版本记录

⽂档版本	内容修订	修订⼈	修订⽇期
V1.0	初稿	杜杰	2025-02-11
V1.1	简化配置流程	杜杰	2026-01-07

目录

• 一、 引言
• 三、部署准备
• 四、平台安装
  • 1. 如何安装StarRiverPro平台
  • 2. 如何安装和激活玄道平台
• 五、添加与配置
  • 1. 隧道添加
  • 2. 照明网关
  • 3. 终端控制器
  • 4. 隧道灯具
  • 5. 灯具分组
  • 6. 亮度传感器
  • 7. 添加雷达
  • 8. 添加电表
  • 9. 添加摄像头
  • 10. 添加照明策略服务
  • 11. 配置视频识别网关
  • 12. 添加融合传感器
  • 13. NTP服务
  • 14. EdgeService服务
  • 15. 运维中枢服务
  • 16. 虚拟照明网关
  • 17. 视频流转码服务
  • 18. 玄道智控前台
  • 19. 华为交通摄像头虚拟网关-华为卡口
• 六、添加调光策略
  • 1. 根据洞外亮度进行策略调光
  • 2. 随车照明调光策略
• 七. 可视化运维平台配置
  • 1. 下载隧道模板，导入平台
  • 2. 根据现场项目需求进行可视化隧道页面配置
• 常见问题
  • 1. 在Linux系统上,要判断服务器架构是x86还是ARM，可以通过以下方法
  • 2. 如何离线更新/手动下载服务插件
  • 3. 查看对应的插件代号和名称
  • 4. 无法获取域信息

一、 引言

1. 目的：本手册旨在为智慧隧道随车照明场景的部署提供详细指导，确保系统顺利安装、配置和运行。

2. 适用范围：适用于智慧隧道系统的设计、安装、调试和维护人员。

3. 术语定义：

• UCS系列管控一体机：放置监控中心的服务器
• 边缘管控主机：放置与隧道变电所的工控机

三、部署准备

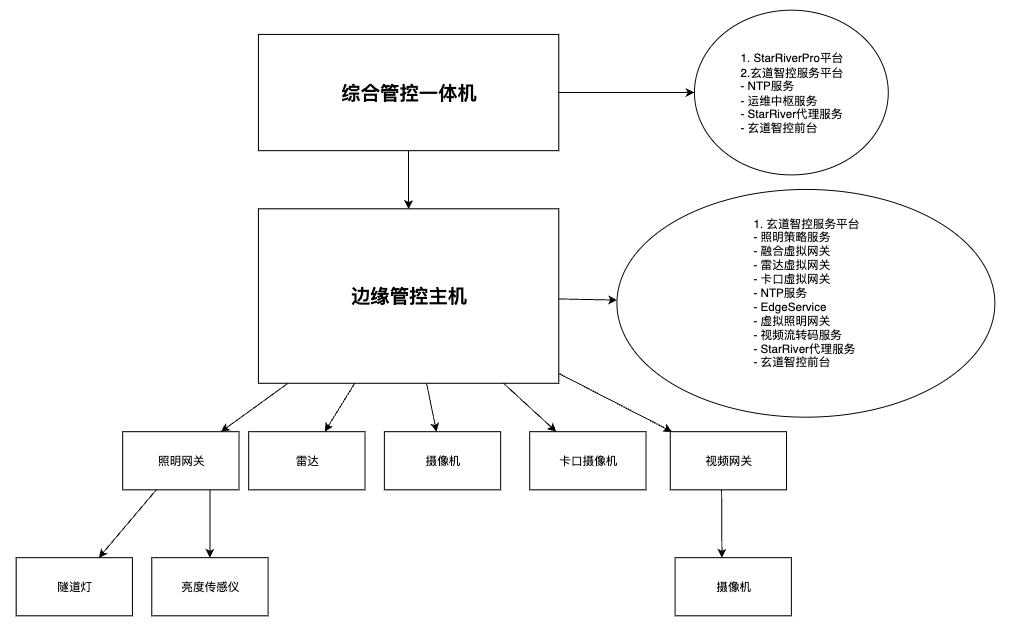

1. 确定安装服务与设备拓扑图

• 云边端系统架构，适用于隧道随车照明场景，边缘端支持设备控制

2. 边缘管控主机配置，更新mosquitto和nginx配置文档
   1. 修改配置
      1. 修改编辑 /etc/nginx/sites-enabled/sr.conf 文件，将代理的SR地址修改为实际IP
      2. 修改 /etc/mosquitto/conf.d/sr_bridge.conf 文件，修改代理服务地址
   2. 服务重启
      1. 执行指令重启nginx 服务：sudo systemctl restart nginx
      2. 然后执行指令重启moqsuitto 服务： sudo systemctl restart mosquitto

四、平台安装

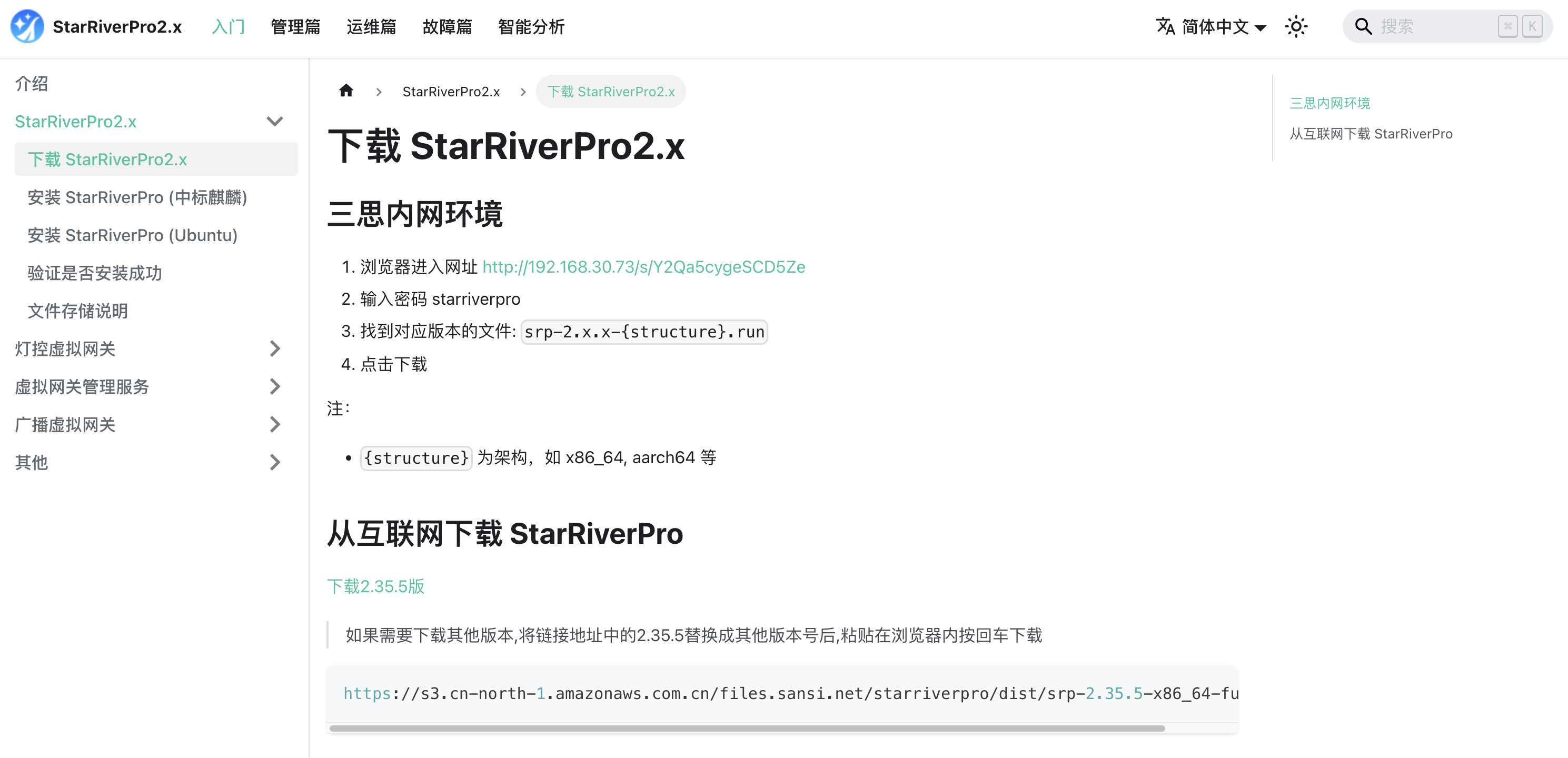

1. 如何安装StarRiverPro平台

1. 安装地址以及安装步骤

2. 如何安装和激活玄道平台

1. 玄道平台相关软件下载
2. 安装以及平台介绍文档
3. 如何离线激活玄道服务平台

• 打开企业微信，选择软件激活码进行扫码，场景选择隧道

五、添加与配置

1. 隧道添加

1. 规划域

• 建议一个项目规划一个总域，总域下方设XX隧道域，隧道域下设XX隧道左洞、XX隧道右洞两个域，方便用户快速筛选设备。
• 在平台上添加设备时，属于隧道不同左洞/右洞的设备分别放到最底层的XX隧道左洞、XX隧道右洞的域下，比如灯控网关、灯具等。左洞/右洞共同的设备直接添加到XX隧道域下，比如边缘服务器、视频识别网关、雷达识别虚拟网关、地磁识别虚拟网关。
• 新建域需在“系统配置/域”下进行操作，详细方法可参考《StarRiverPro 2.x 智能照明系统用户手册》。

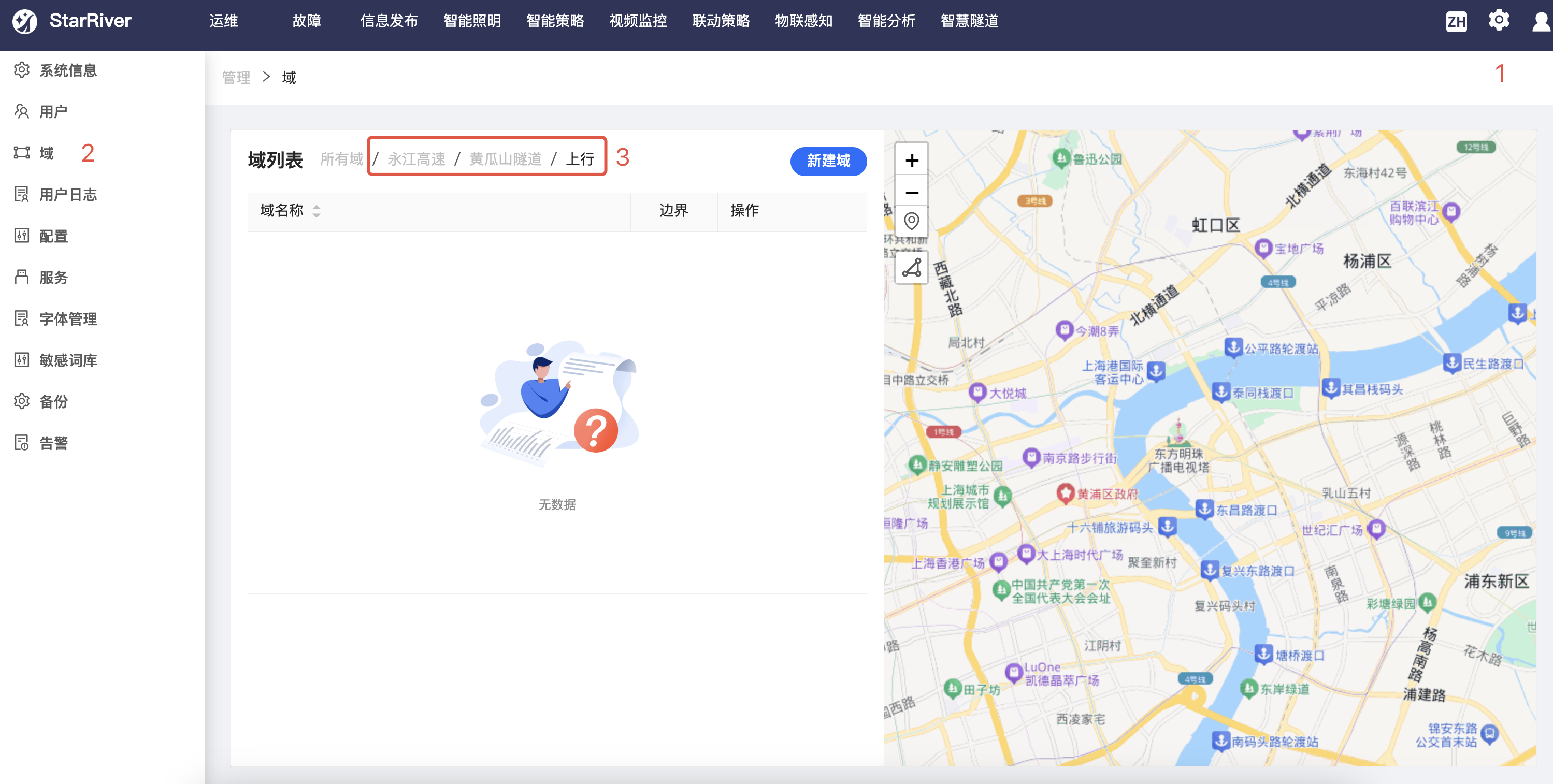

2. 添加隧道域 由于StarRiverPro平台没有隧道概念，目前隧道通过域管理实现，StarRiverPro平台添加隧道域，域请按照三级结构建立，如下图高速-隧道-上行

2. 照明网关

1. 规格应用

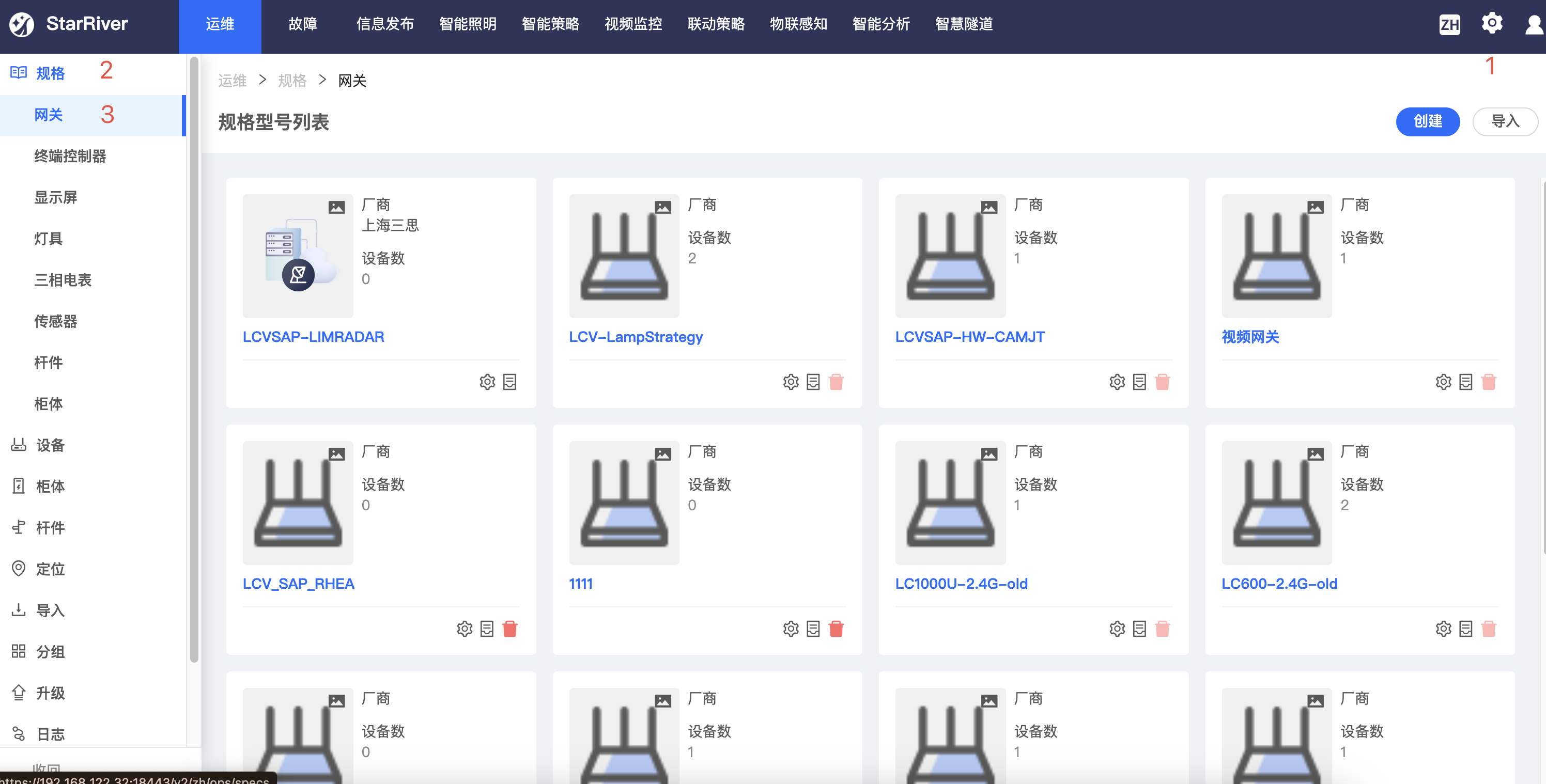

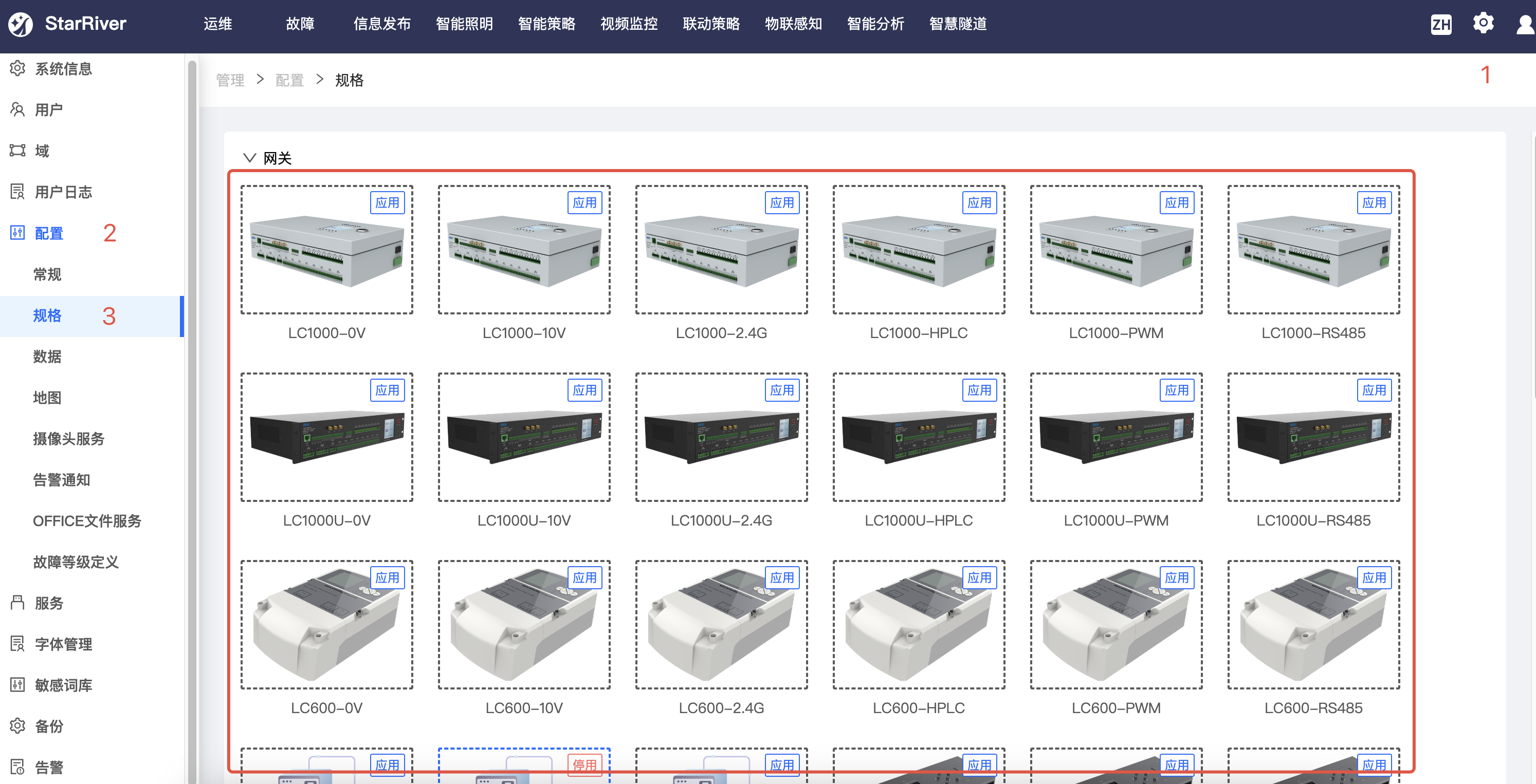

• 应用规格
• 查询是否已经应用

2. 网关配置
   1. 配置网络参数

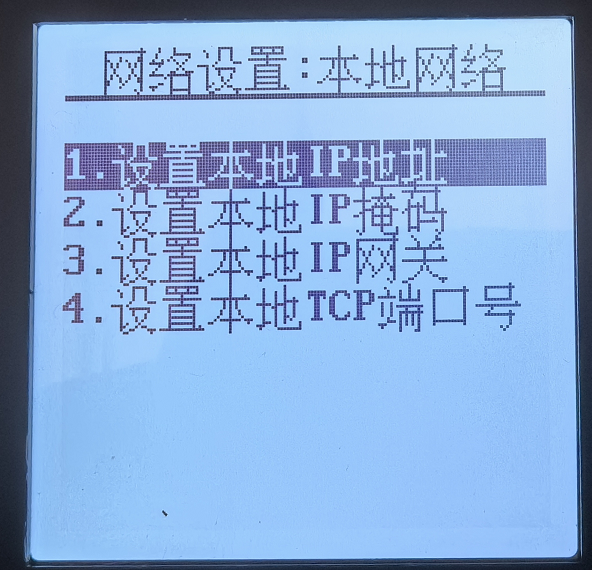

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统配置/设置网络参数/设置本地IP参数”，配置灯控网关的IP地址、子网掩码和默认网关。

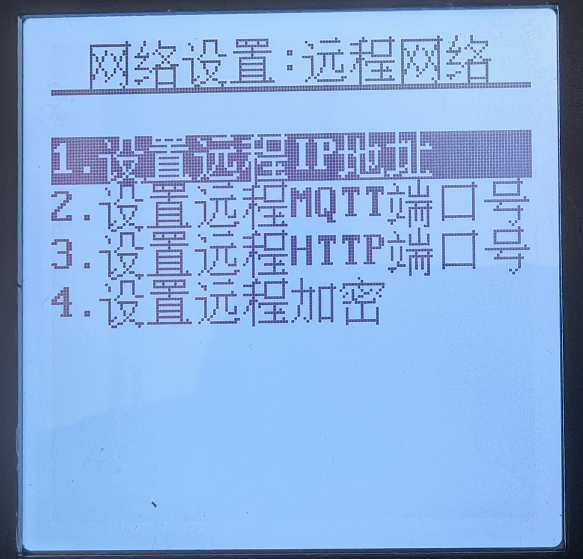

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统配置/设置网络参数/设置远程IP参数”，配置远程服务器的IP地址、MQTT端口号和HTTP端口号。
   2. 配置子设备参数

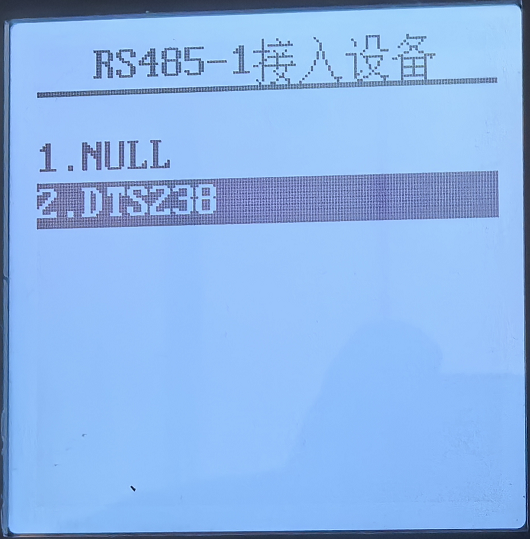

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统配置/设置扩展设备/RS485-1接入设备”，选择DTS238电表，使能电表采集。

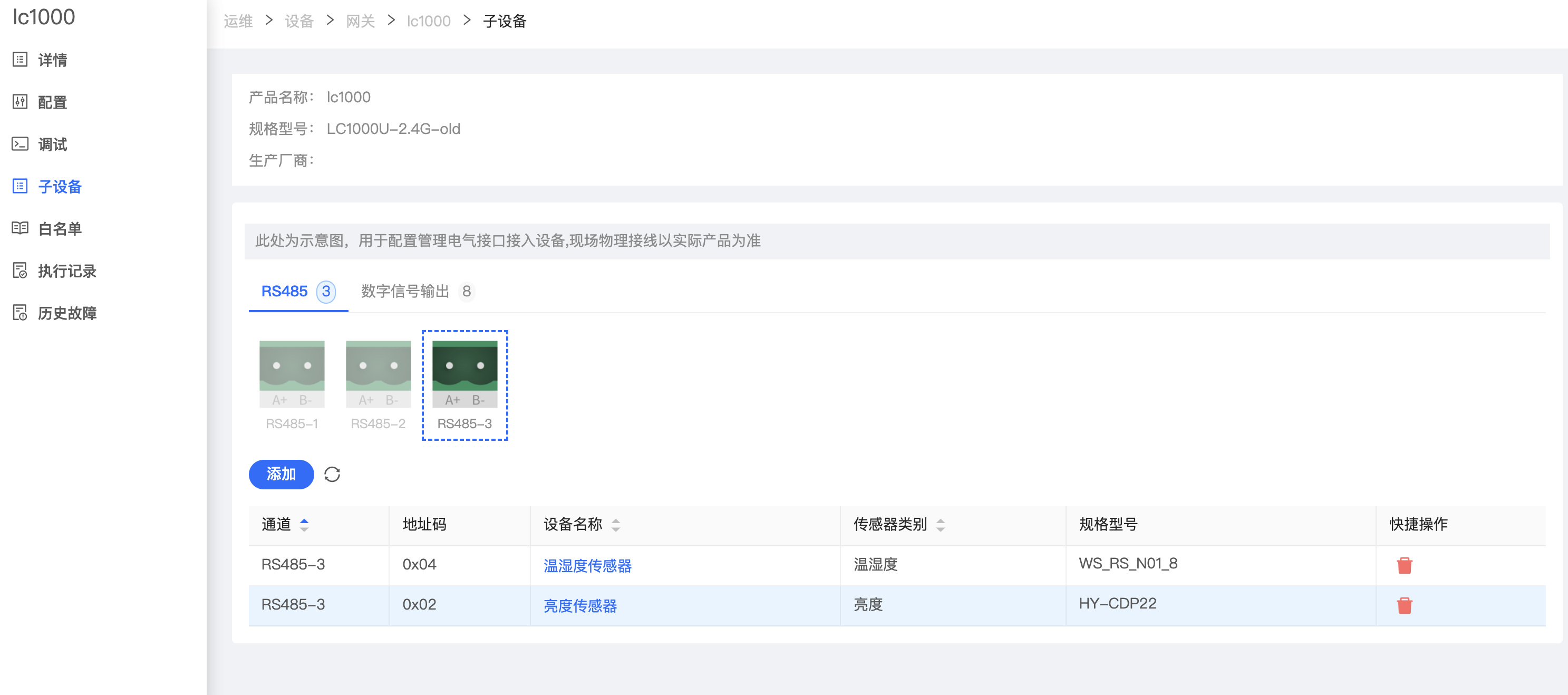

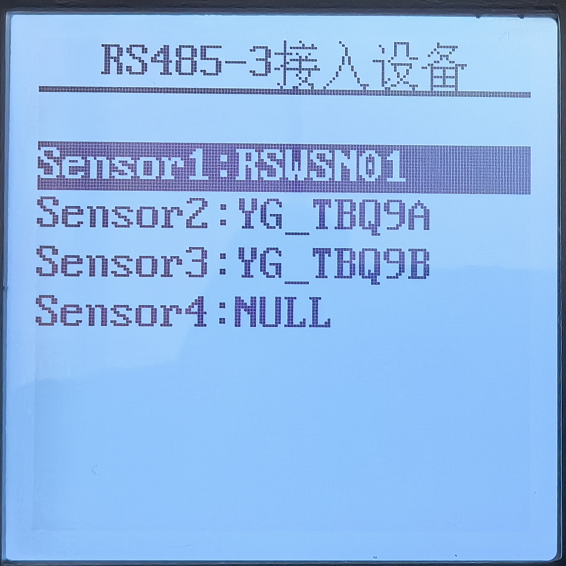

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统配置/设置扩展设备/RS485-3接入设备”，分别设置地址为0x01、0x02、0x03的接口接入温湿度传感器RSWSN01、亮度传感器YG_TBQ9A、照度传感器YG_TBQ9BA。后续需按照RS485地址分别设置传感器的RS485地址。

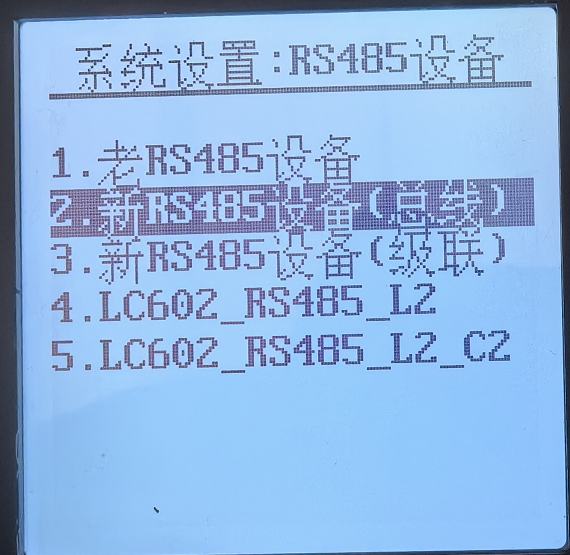

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统配置/设置RS485参数/设置RS485设备类型”，选择新RS485设备（总线），代表灯具为RS485总线型接线的隧道灯。
   3. 配置平台注册上线

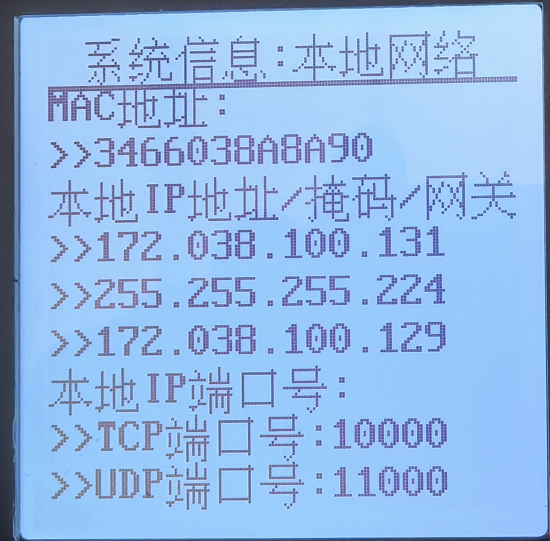

      • 在照明灯控网关LC1000的液晶面板上通过按键选择“中文/系统信息”查看本地网络参数中的MAC地址，如下所示该网关的设备编号为00003466038A8A90。

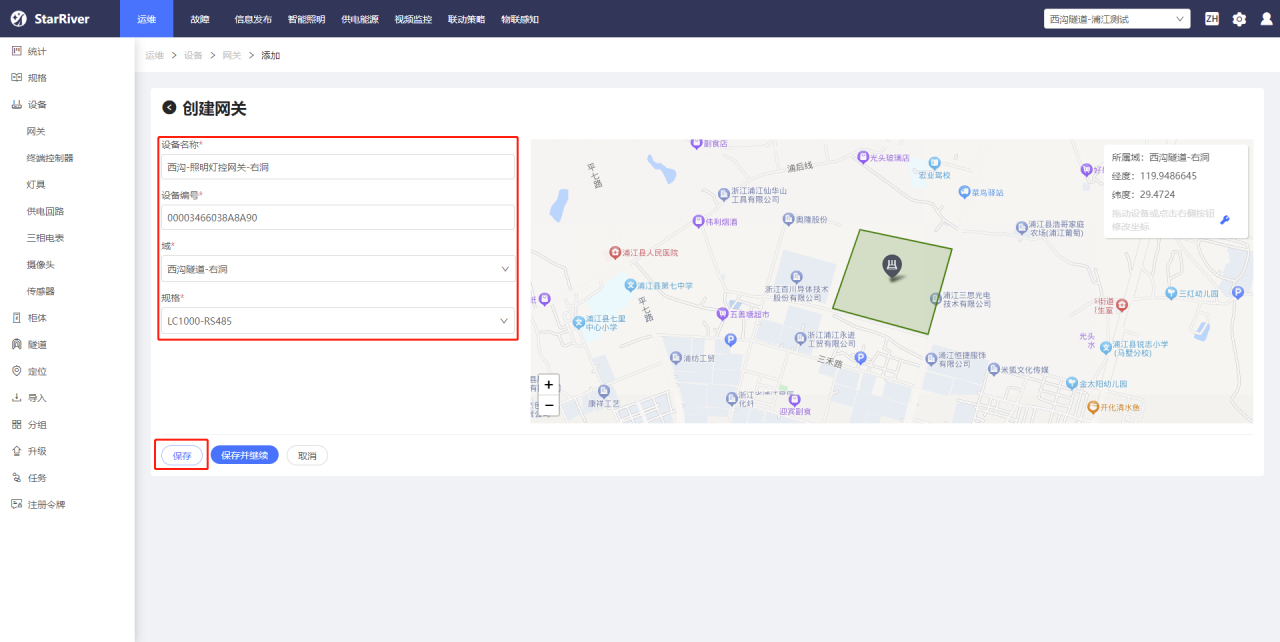

      • 在StarRiverPro平台的“运维/设备/网关”下点击“添加”按钮，添加照明灯控网关LC1000。

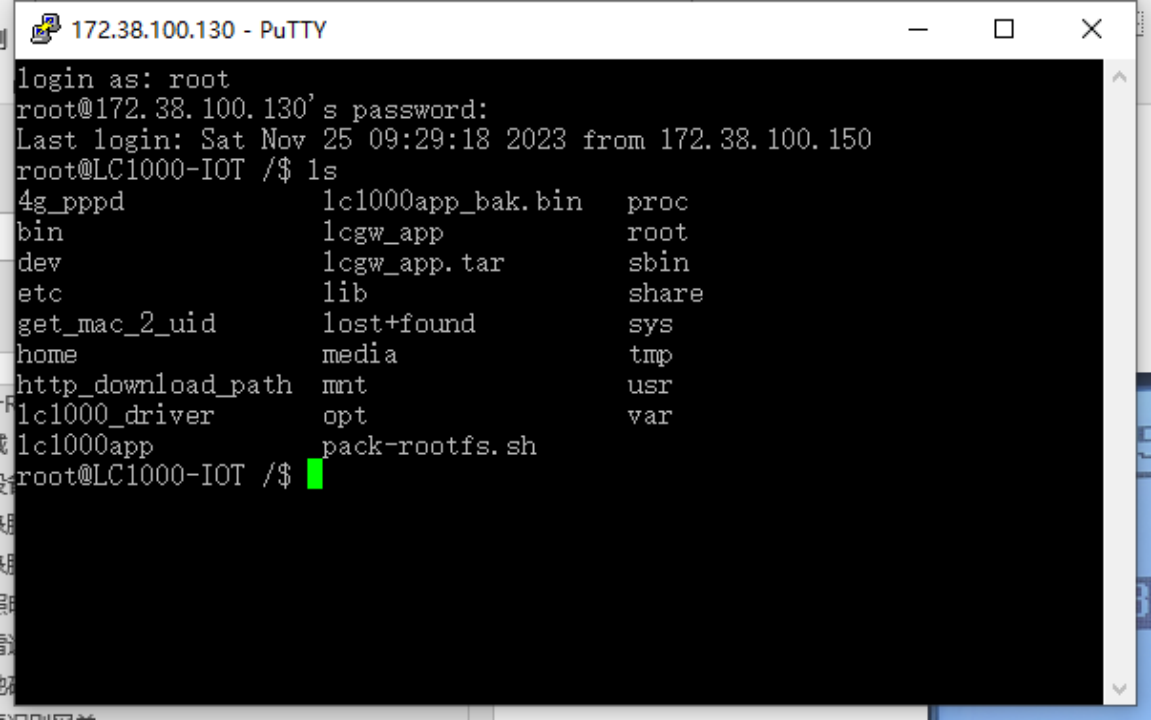

      • 通过SSH工具（例如putty）登录照明灯控网关LC1000，默认账号和密码分别为root和sansi。
      • 输入vi /lcgw_app/lc1000_core_register.conf后回车，进入编辑界面，输入i开始编辑，从StarRiverPro平台拷贝灯控网关需注册的域的注册码粘贴到assetRegisterKey=的后面，并将Token=后面的字符删除后只输入xxxx。按键盘Esc键后输入:wq保存并退出。
   4. 输入reboot重启照明灯控网关LC1000。

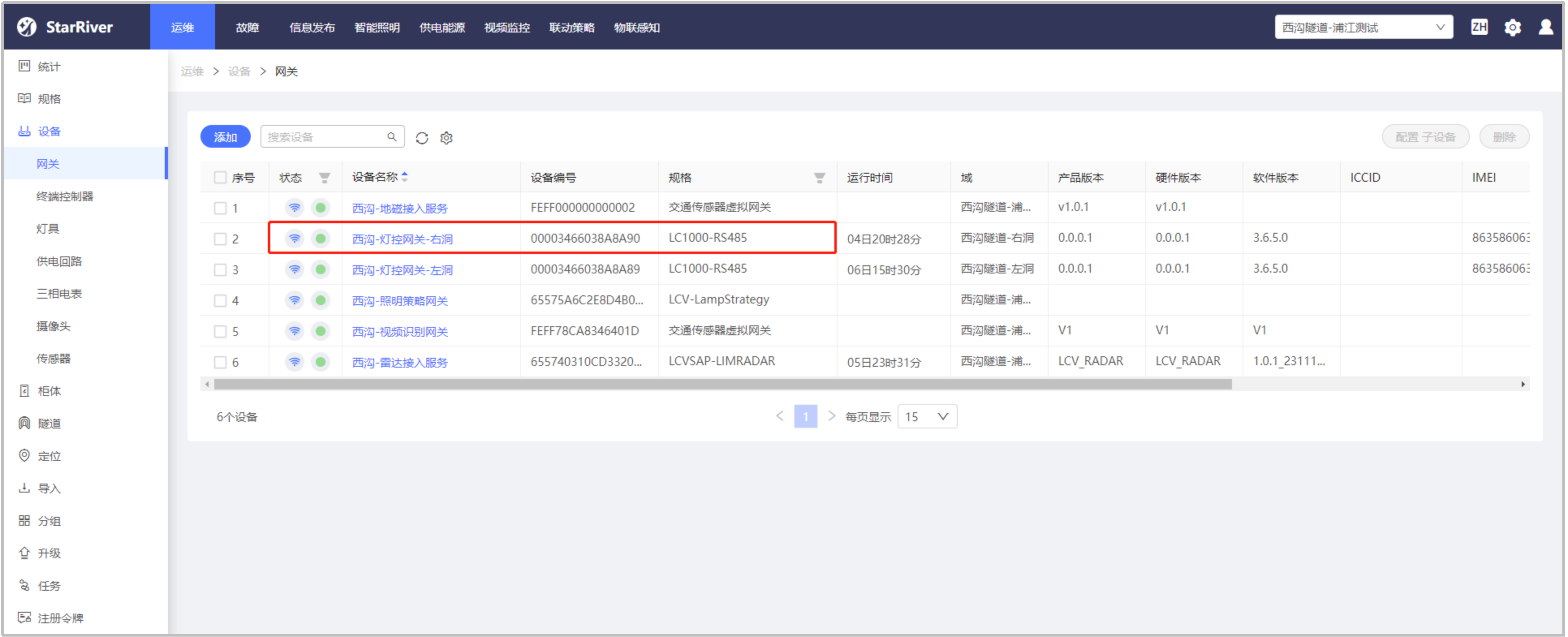

   5. 在StarRiverPro平台查看照明灯控网关是否上线。

3. 终端控制器

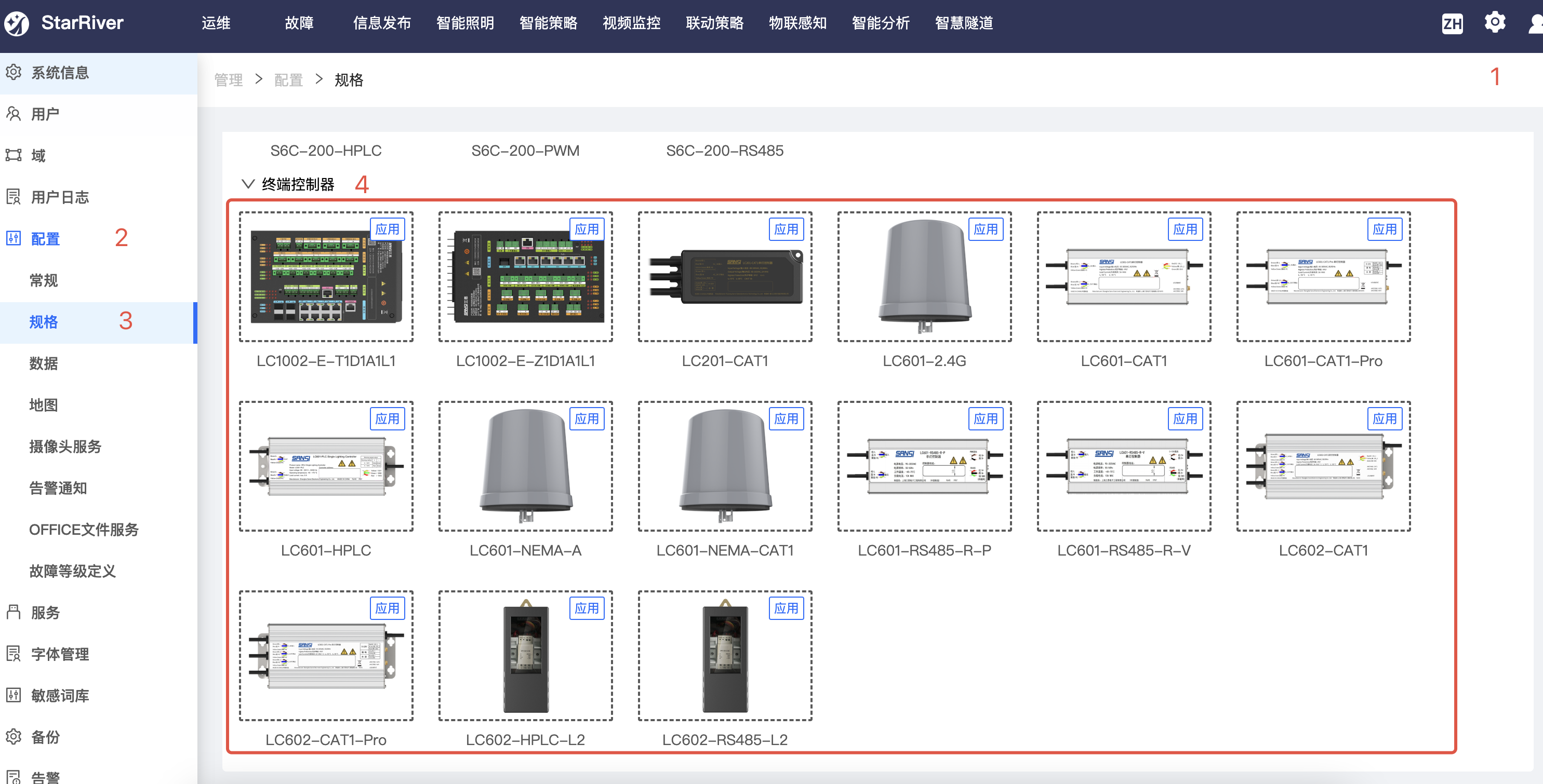

1. 根据现场产品型号添加规格应用

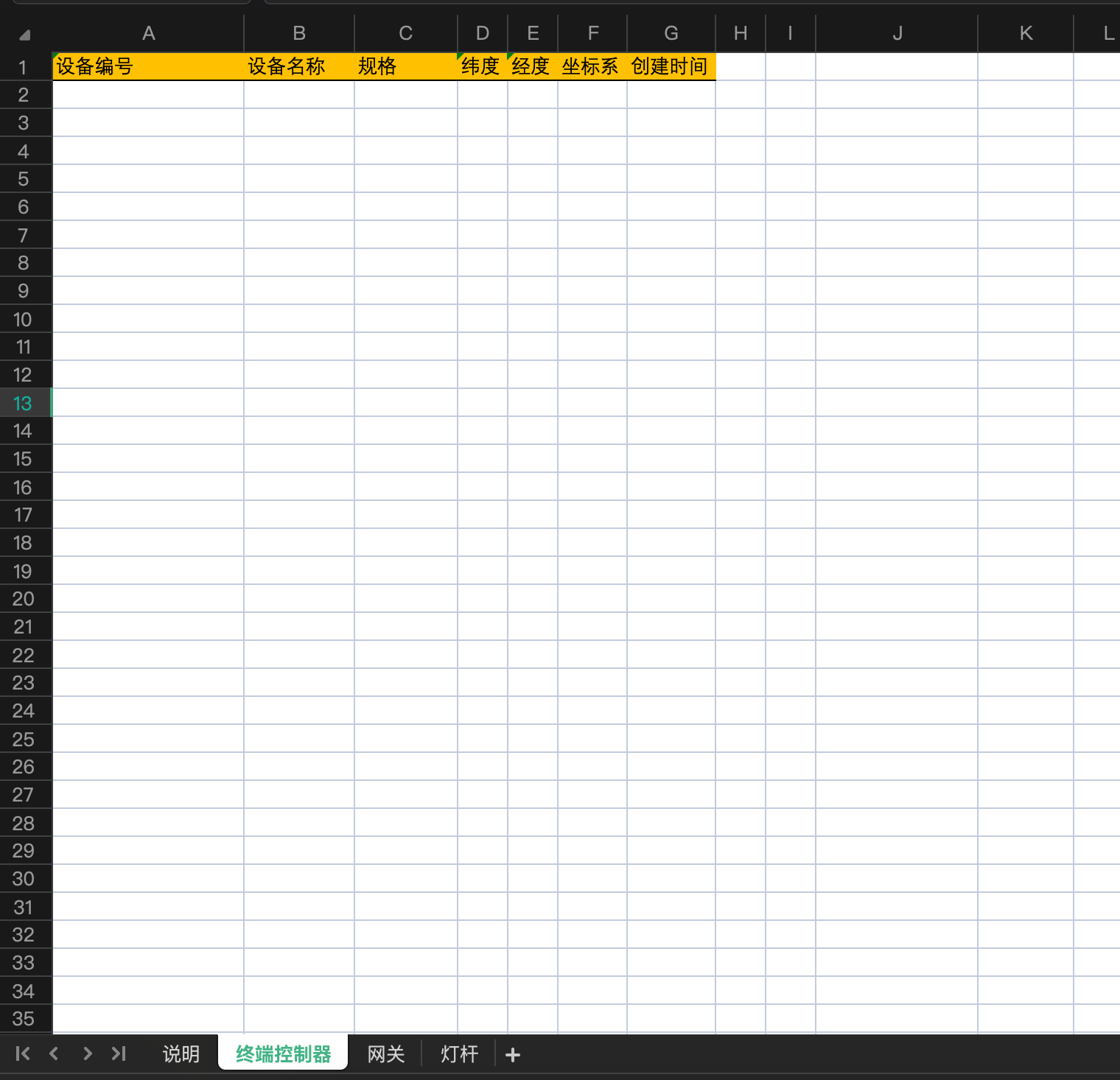

2. 根据现场灯具扫码或者根据模板填写文件

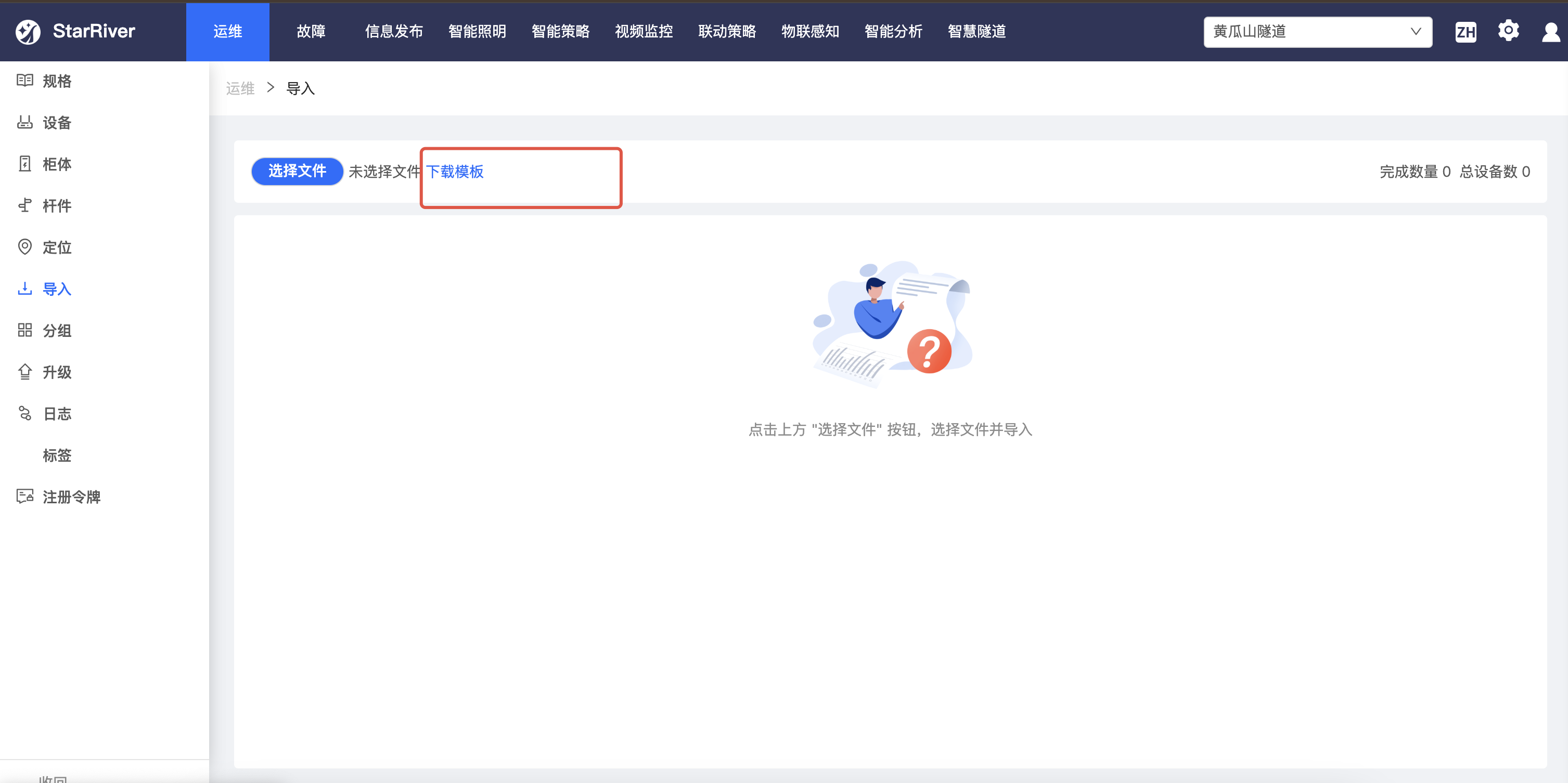

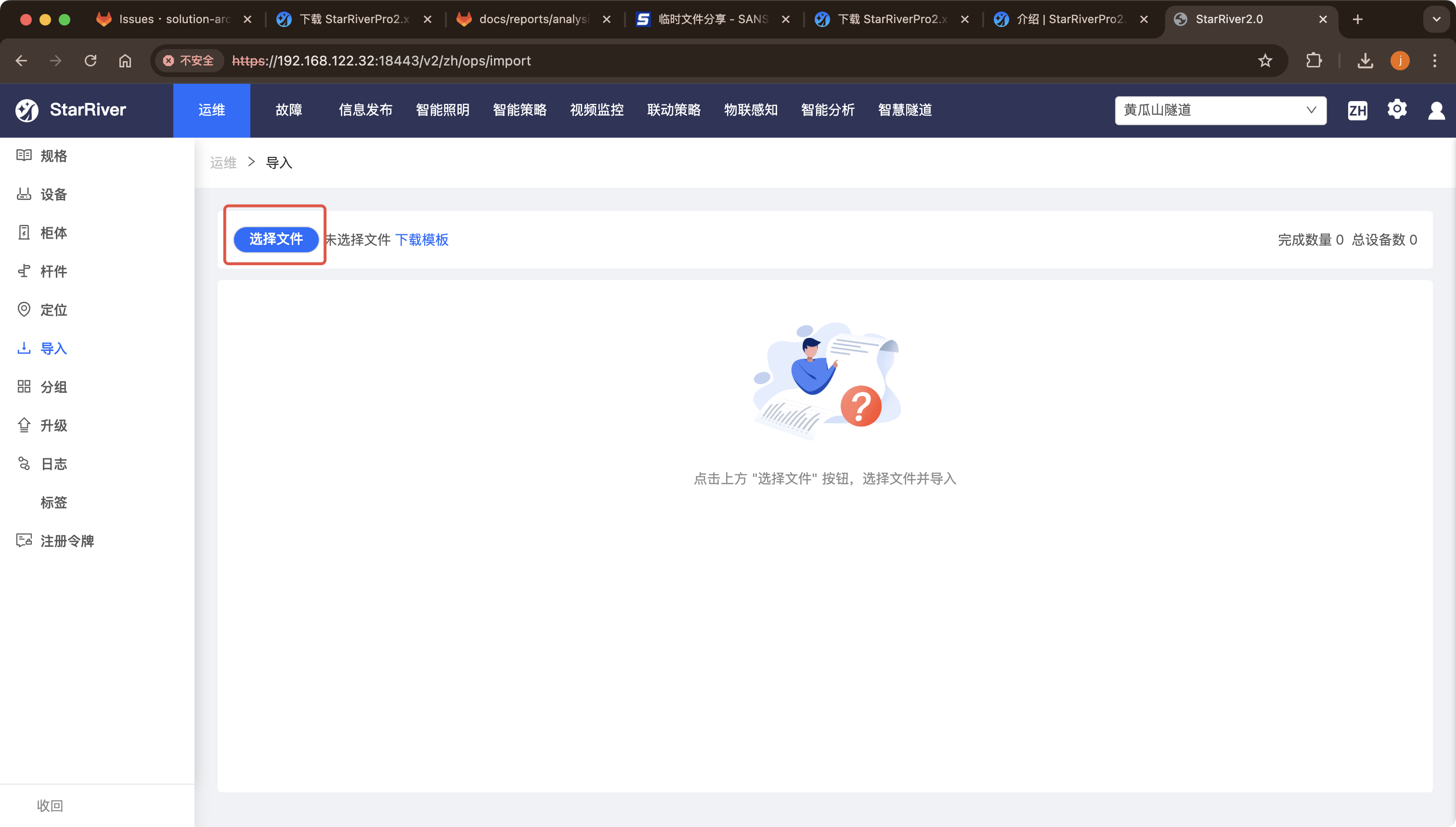

3. 根据表格导入

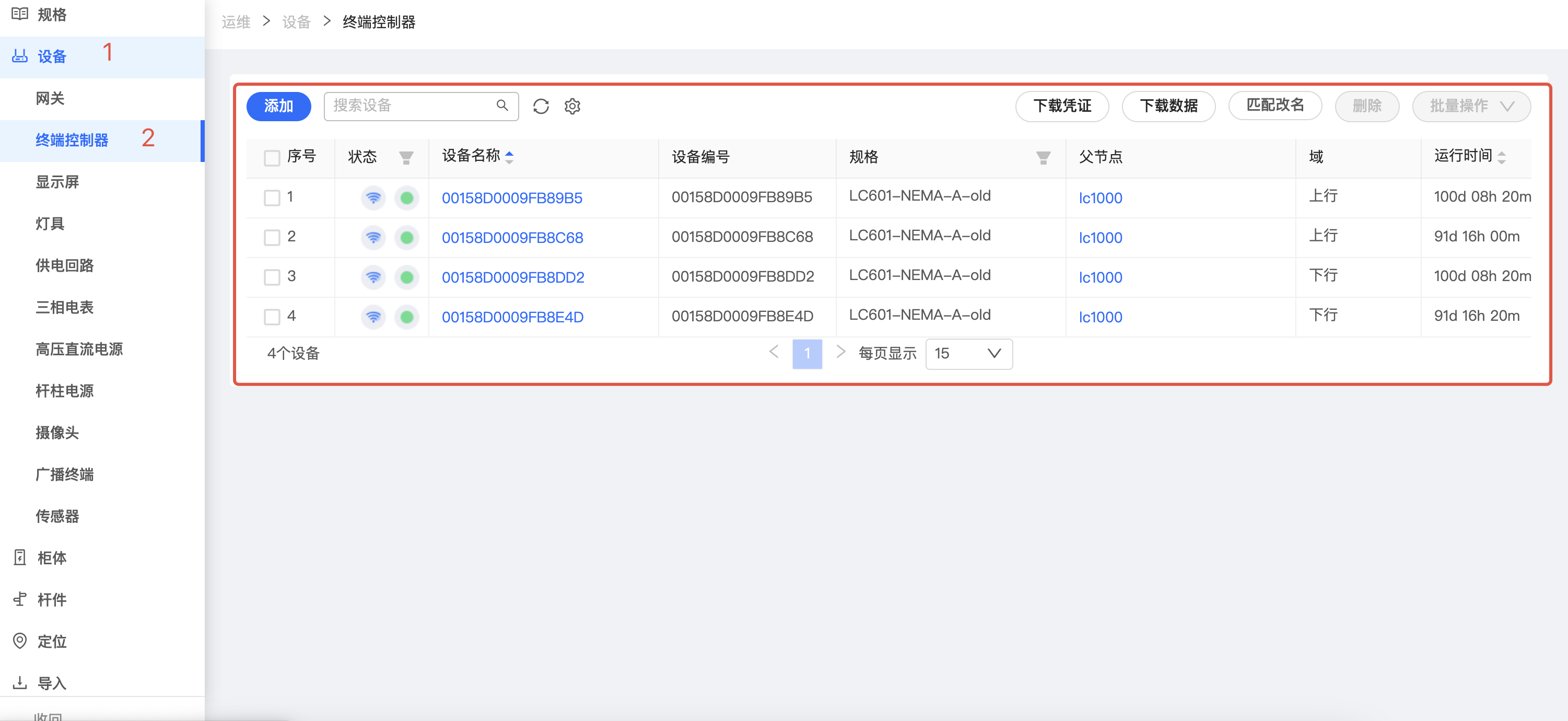

4. 查看导入情况

4. 隧道灯具

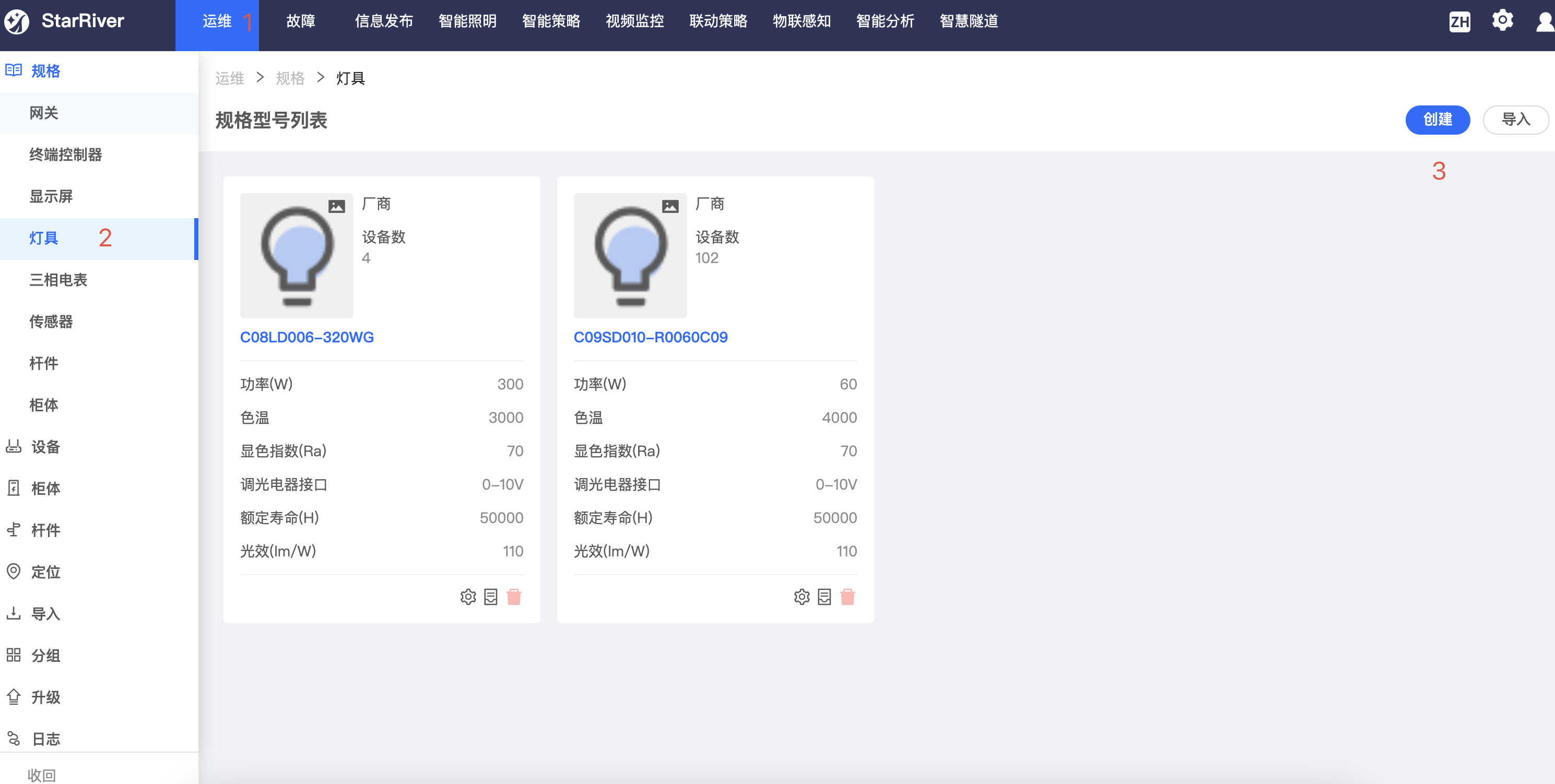

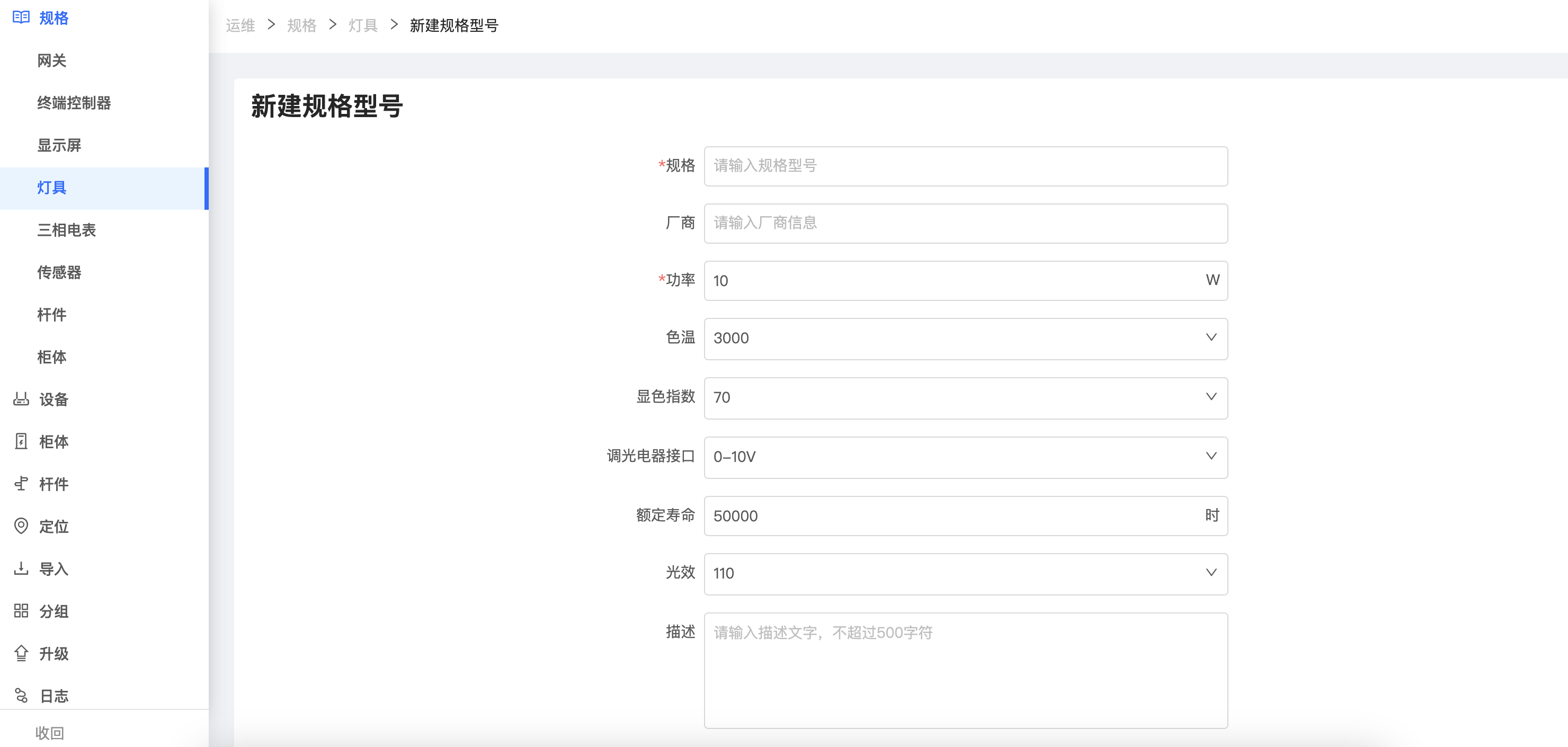

1. 添加隧道灯具规格

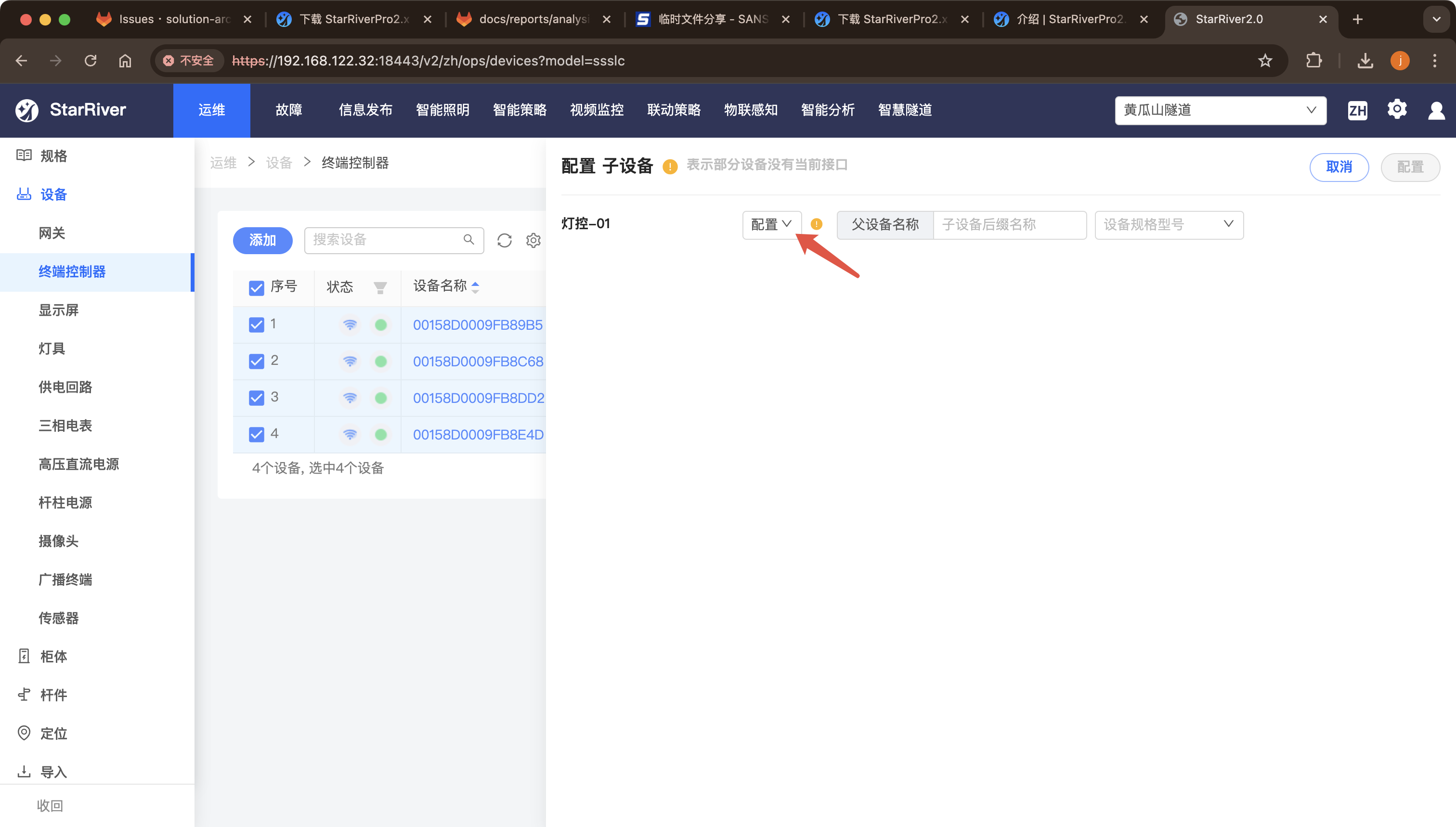

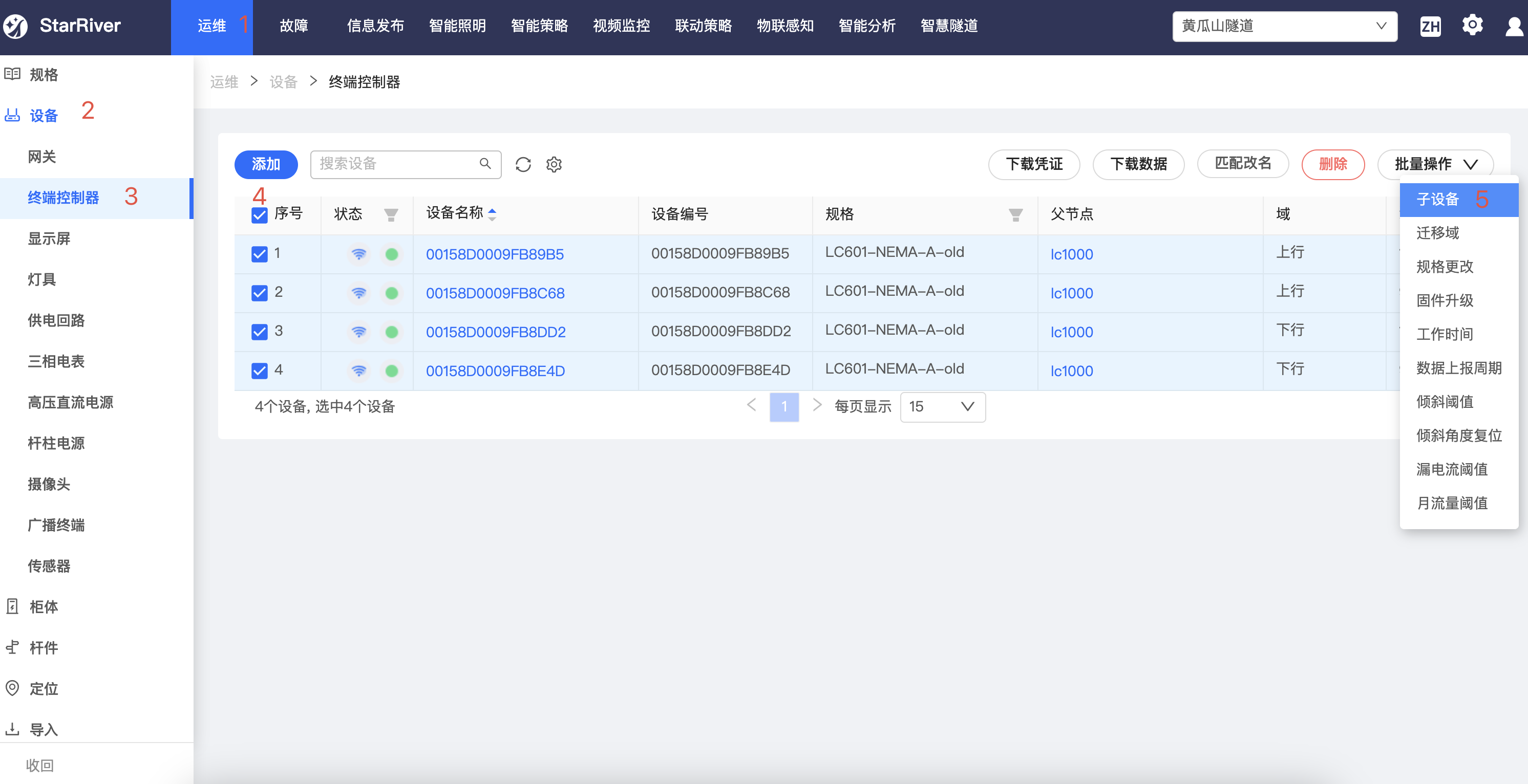

2. 根据终端控制器添加隧道灯具子设备

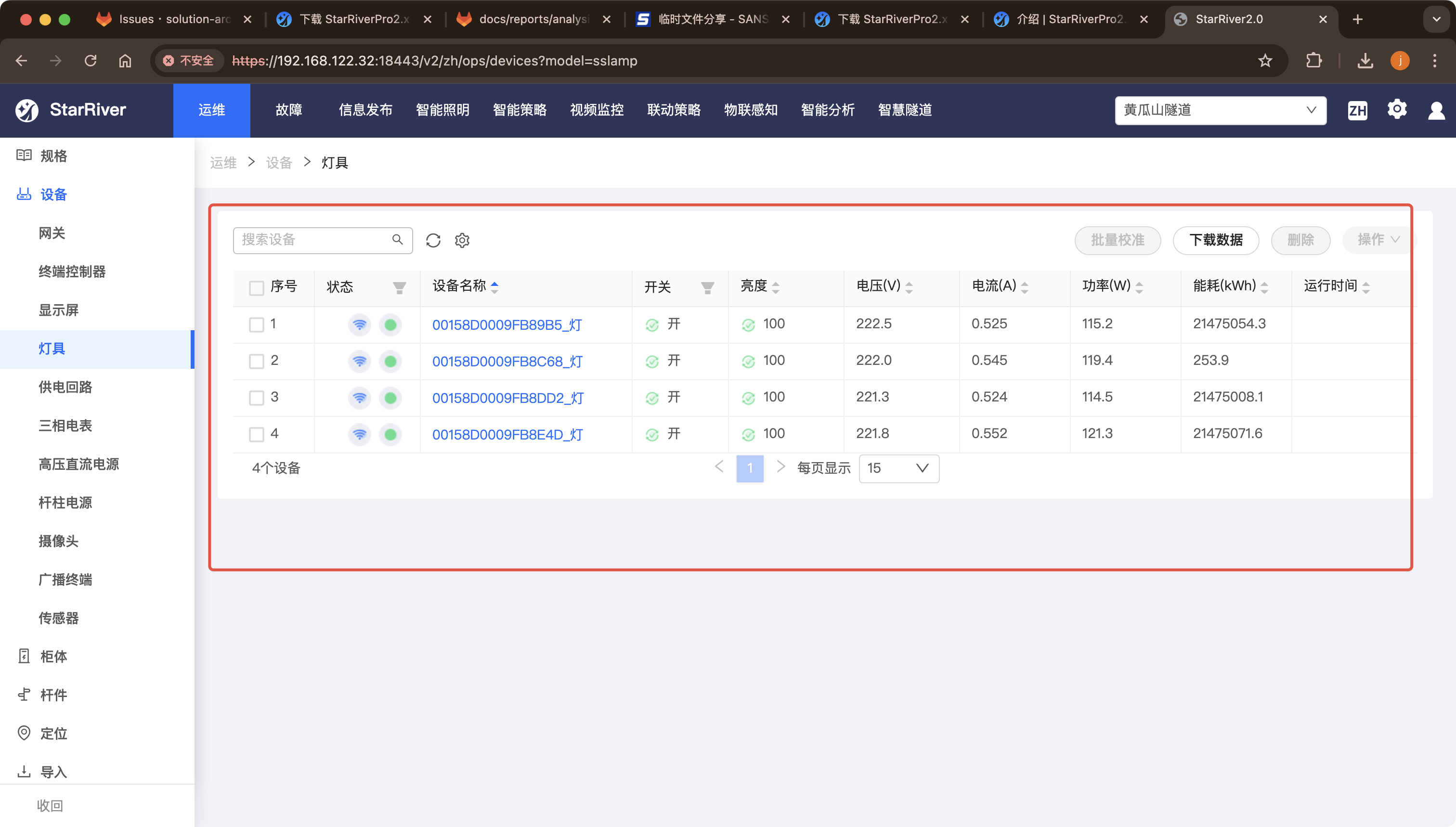

3. 添加子设备隧道灯具，在设备-灯具查看设备状态

5. 灯具分组

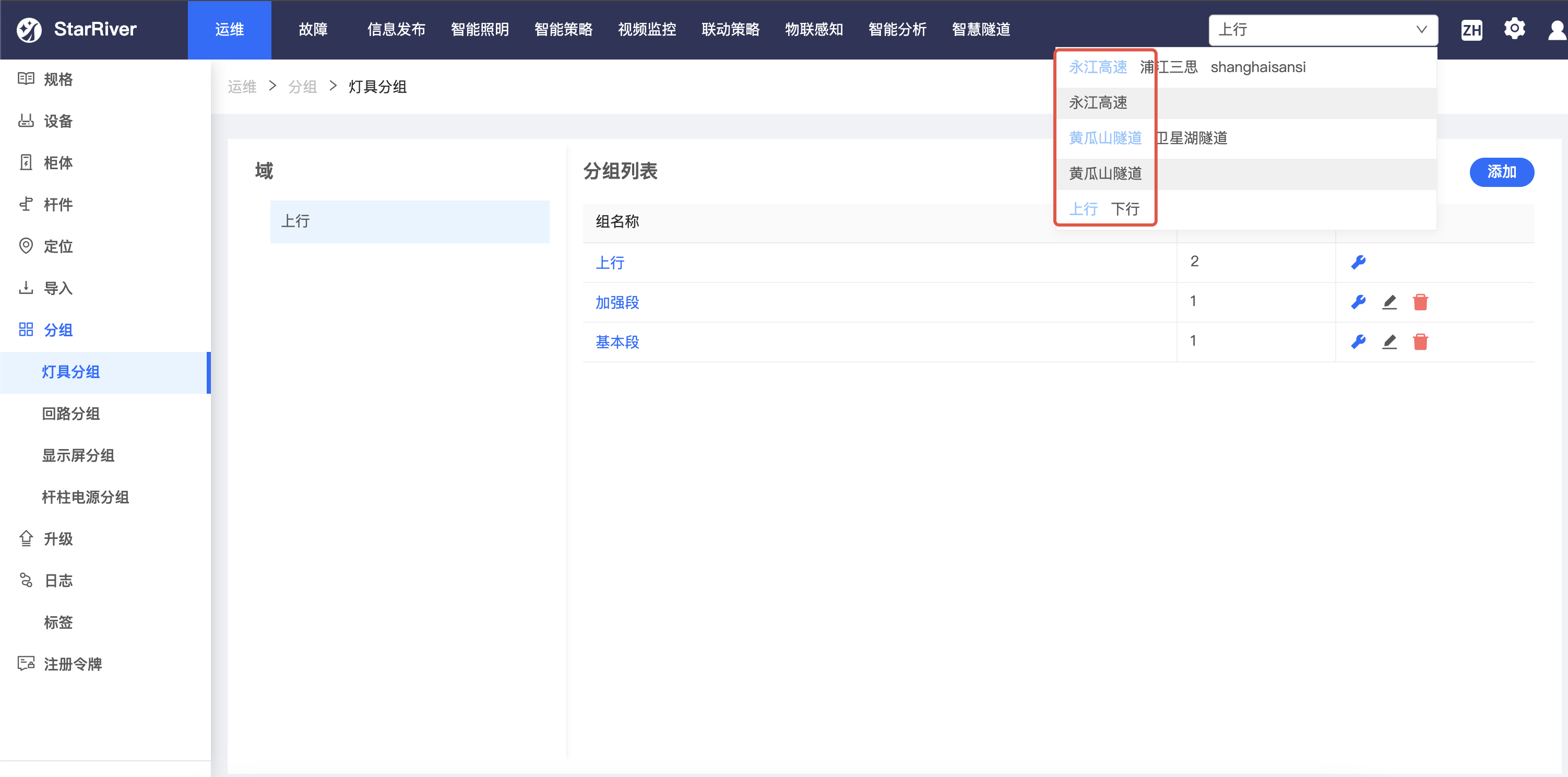

1. 切换至对应的隧道方向域
2. 添加灯具分组,域组是默认存在的,且无法删除

6. 亮度传感器

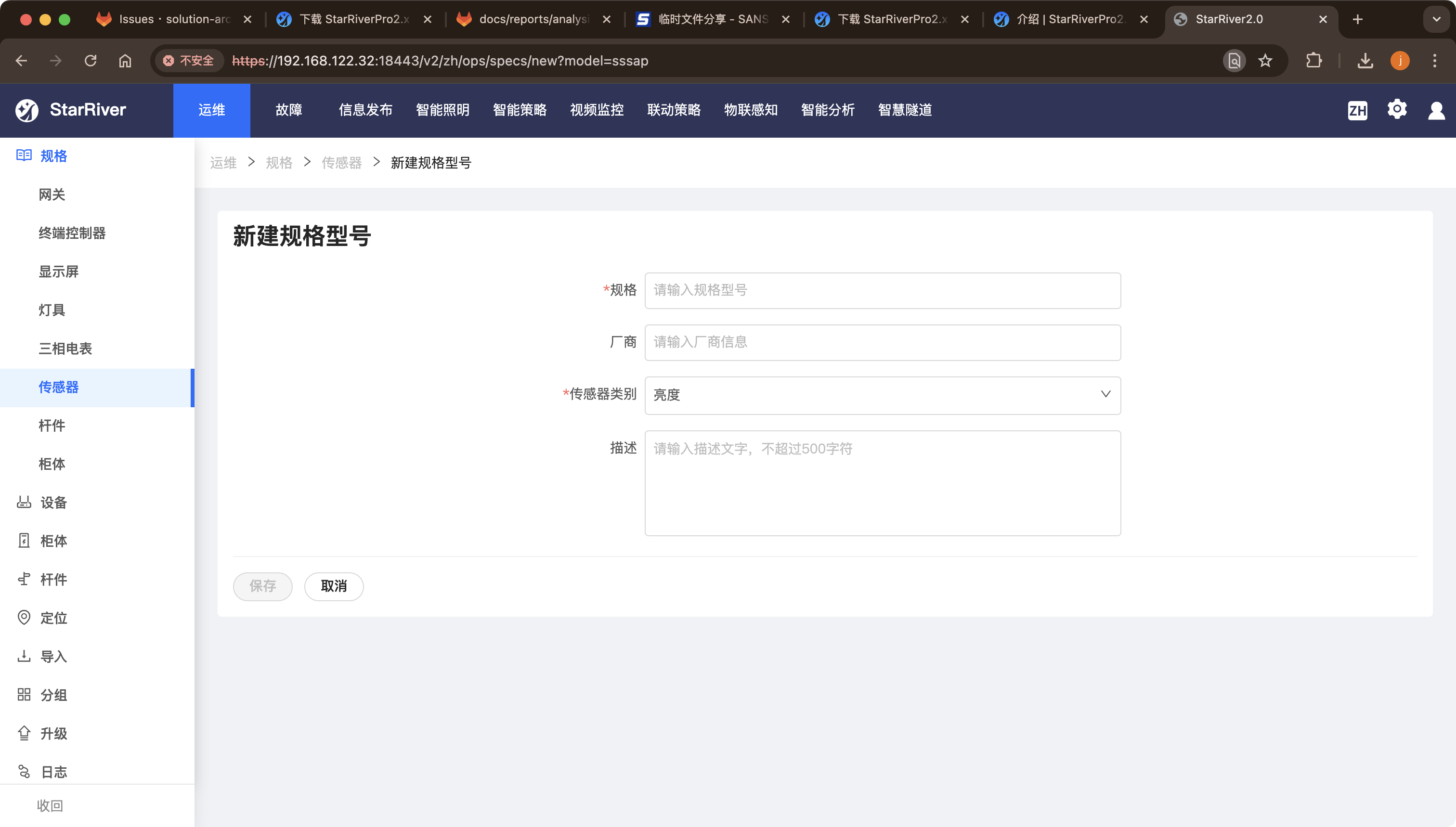

1. 添加规格，类别选择亮度
2. 通过照明网关485通信方式采集亮度值数据，通道号和地址码请根据产品说明书填写

7. 添加雷达

1. 进入雷达后台，调试雷达配置
2. 添加雷达网关

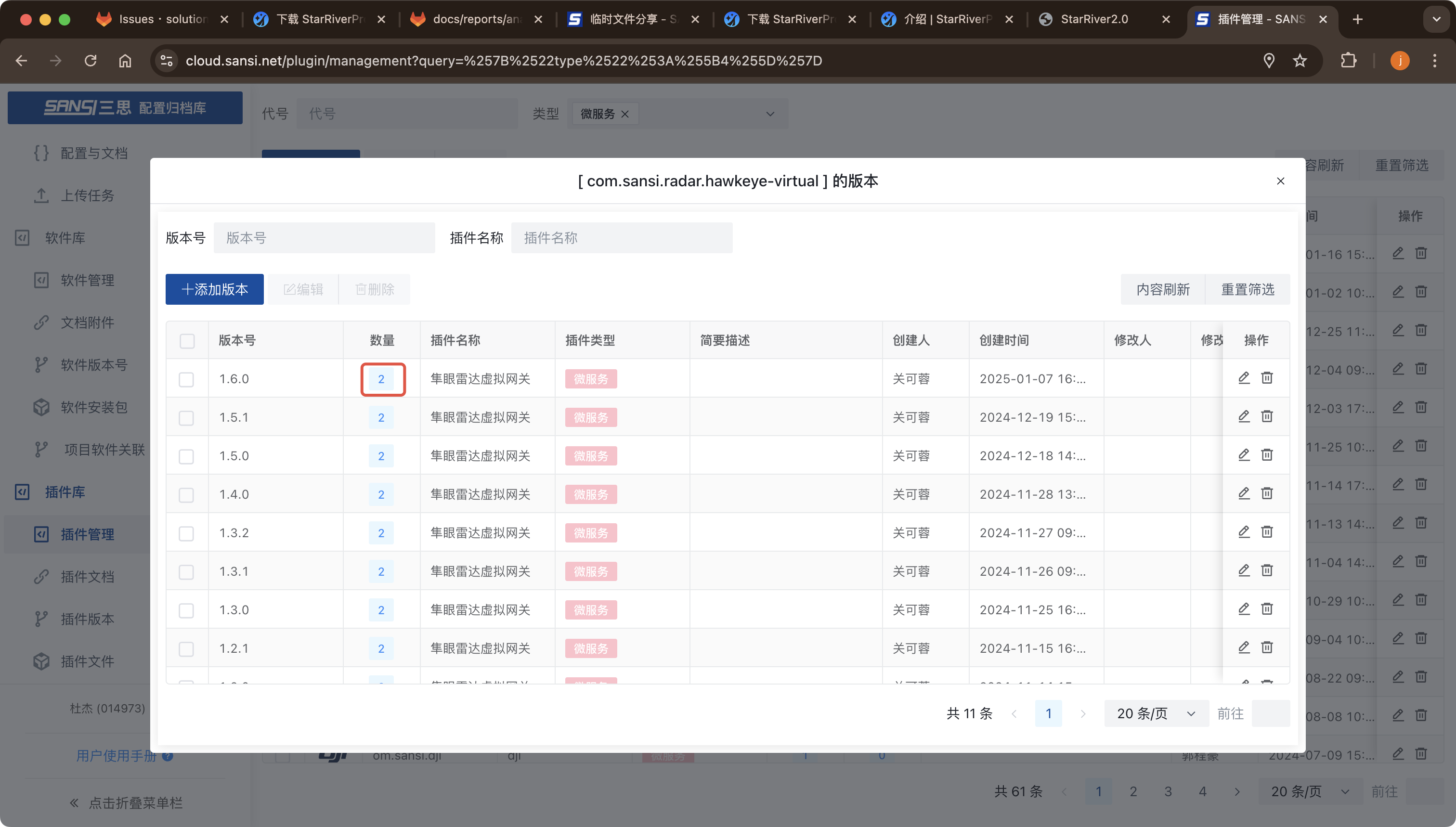

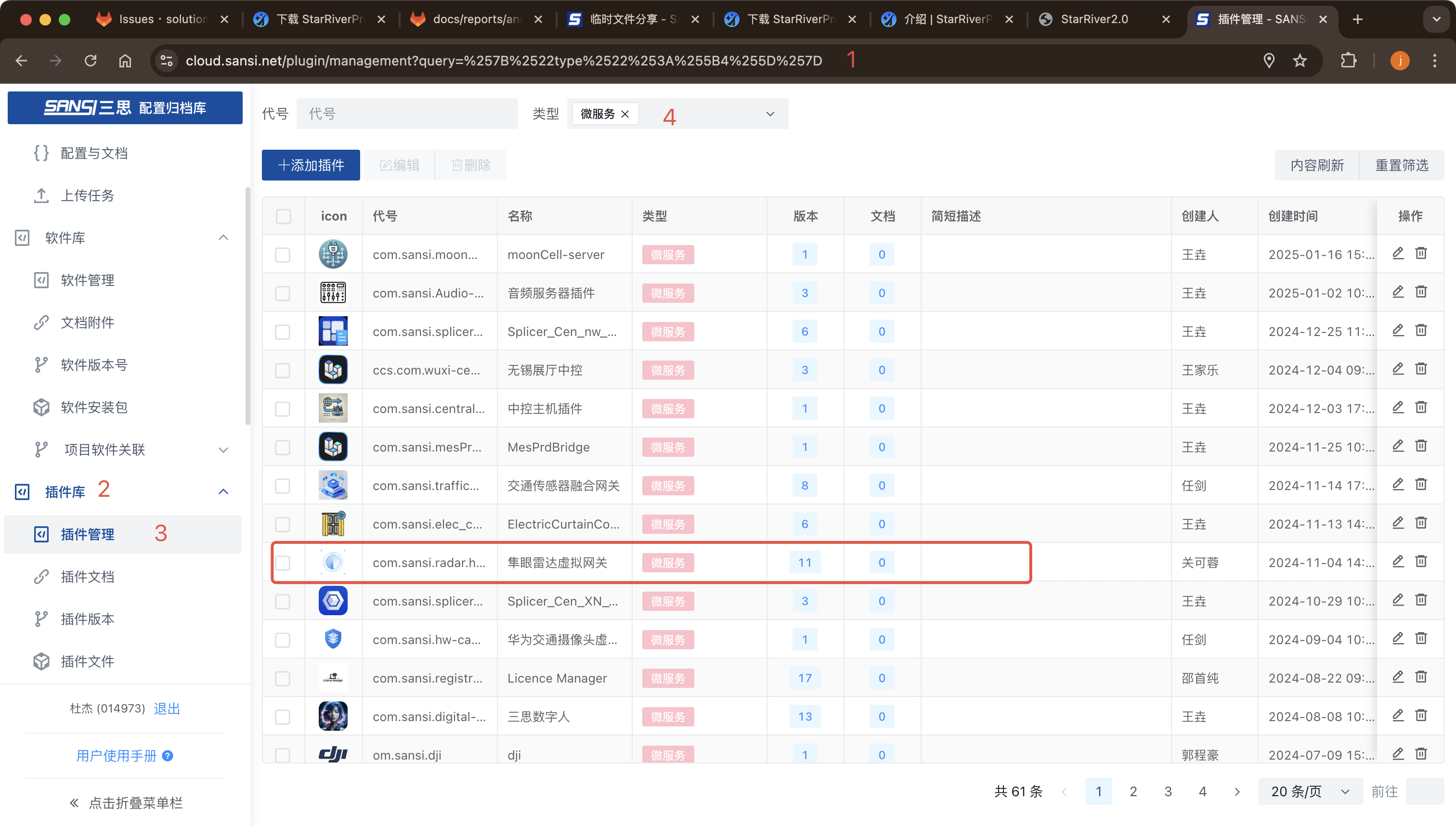

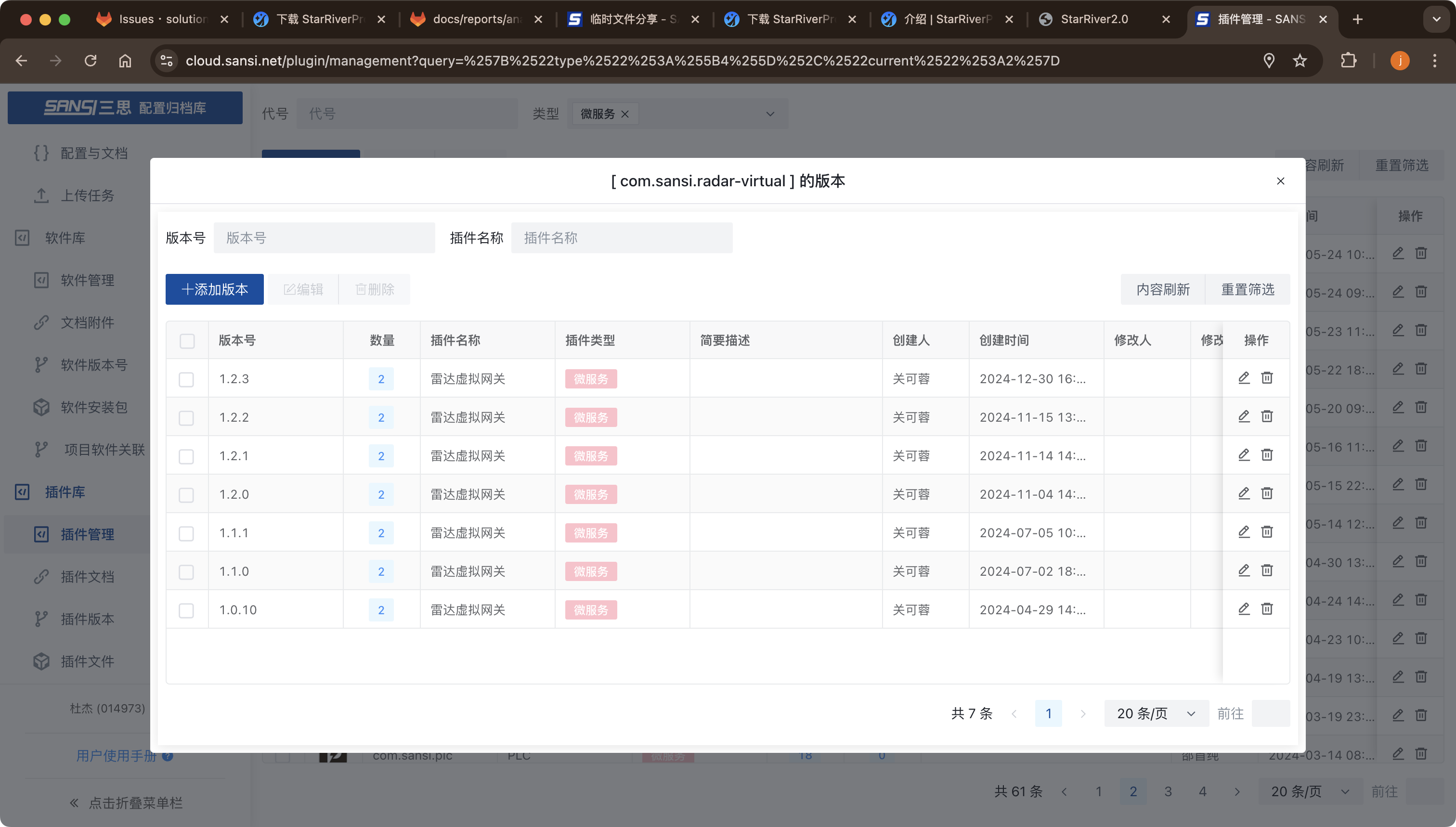

   1. 下载雷达虚拟网关
      1. 打开三思配置归档库，用企业微信扫码登录
      2. 不同雷达
         1. 黎明瑞达雷达
         2. 南京隼眼雷达

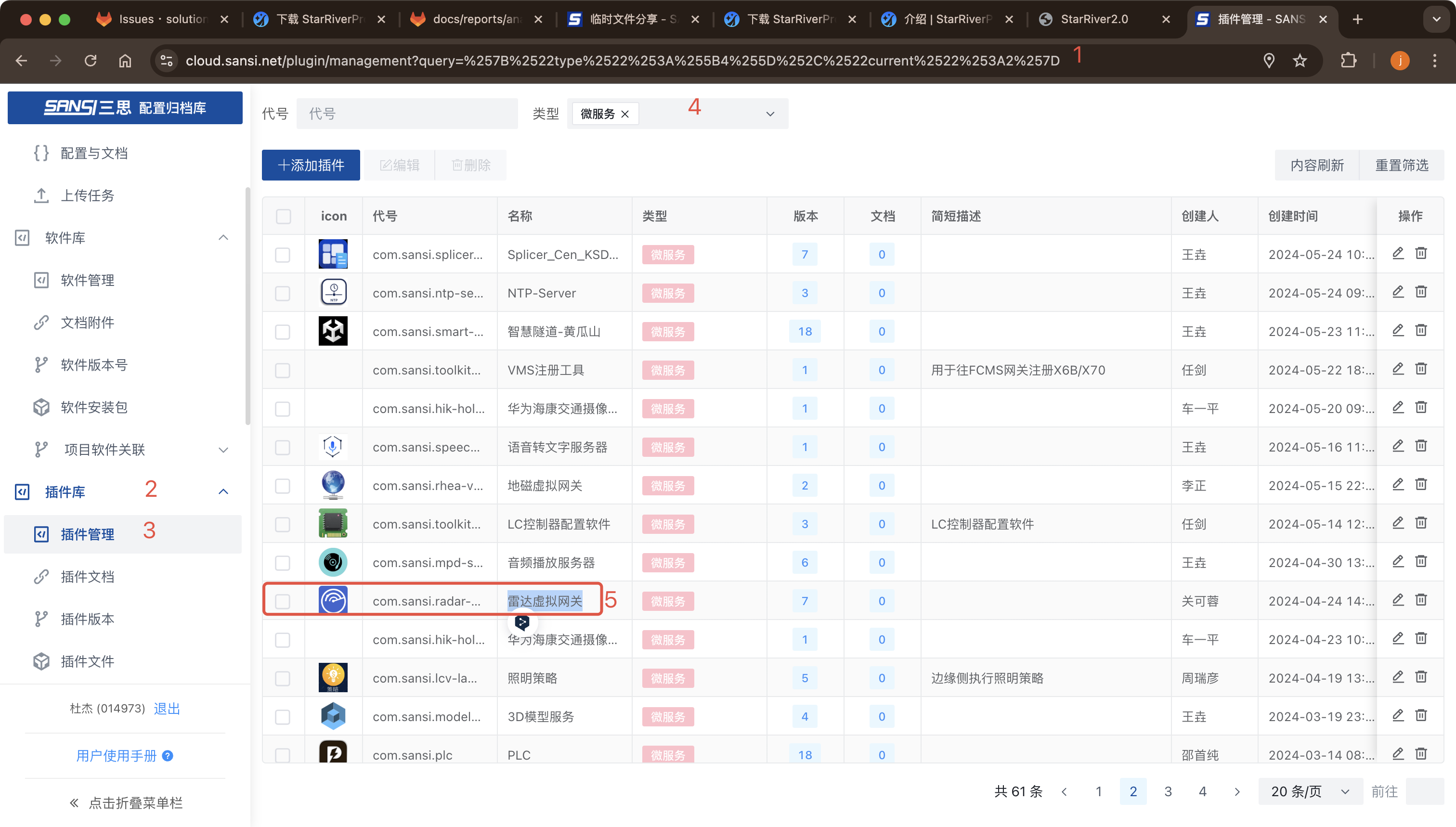

   2. 根据服务器架构下载对应的雷达虚拟网关
   3. 打开玄道服务平台

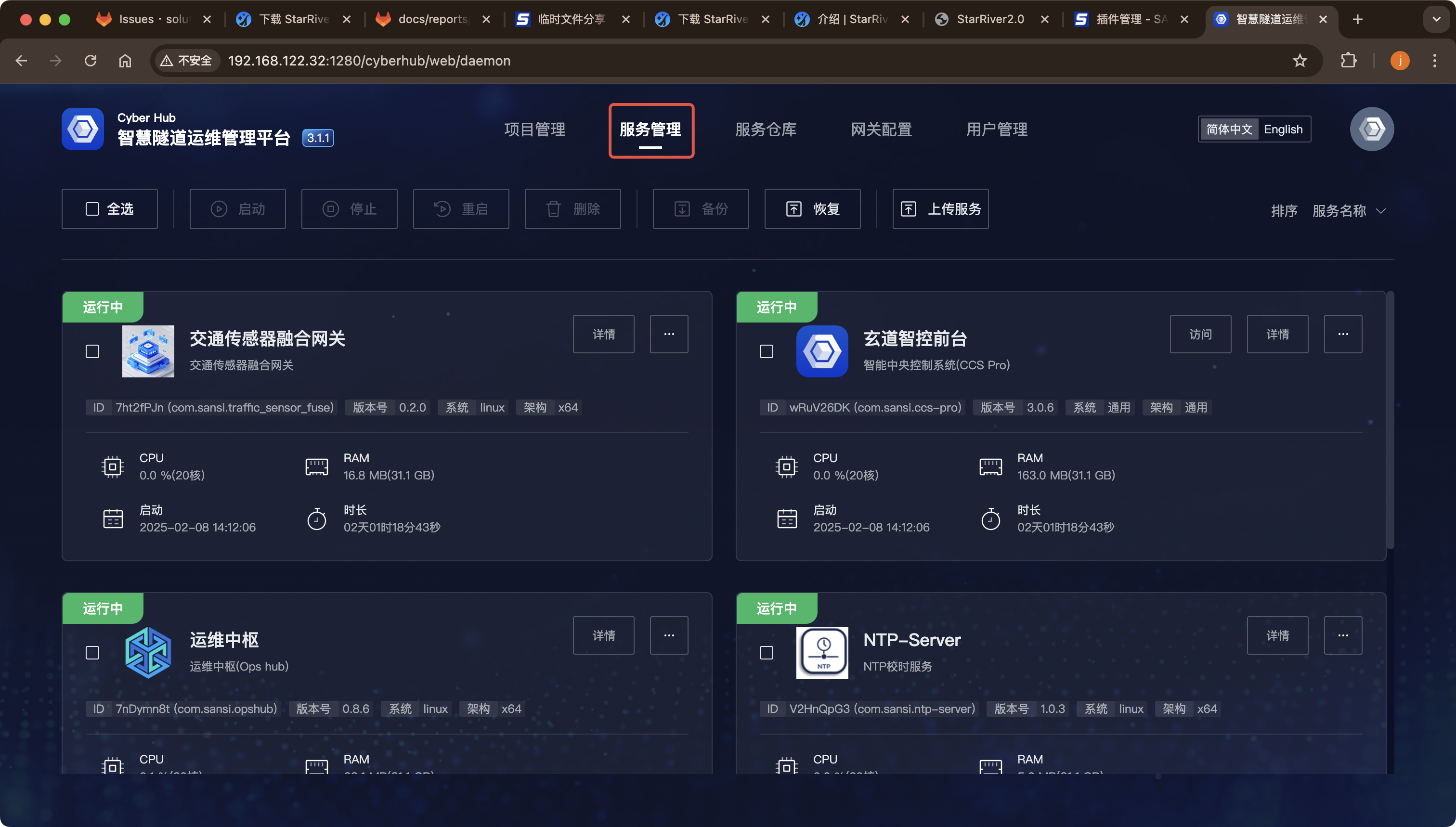

   4. 点击服务管理

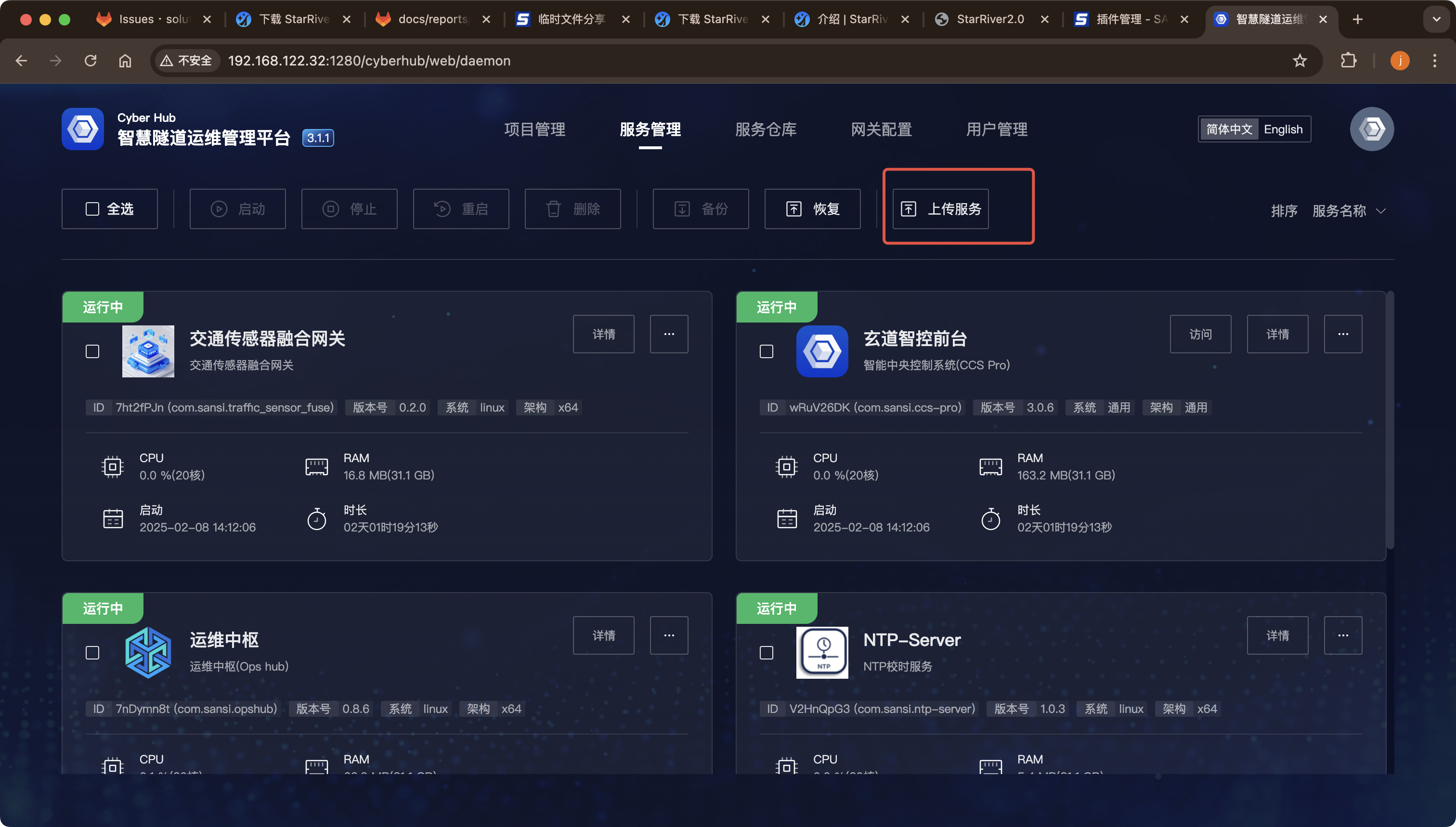

   5. 点击上传服务，选择刚才下载好的对应的雷达网关服务
   6. StarRiverPro平台添加雷达规格，并勾选上白名单-传感器服务
      • 黎明瑞达LCVSAP-LIMRADAR
      • 南京隼眼雷达LCVSAP-HAWKEYE

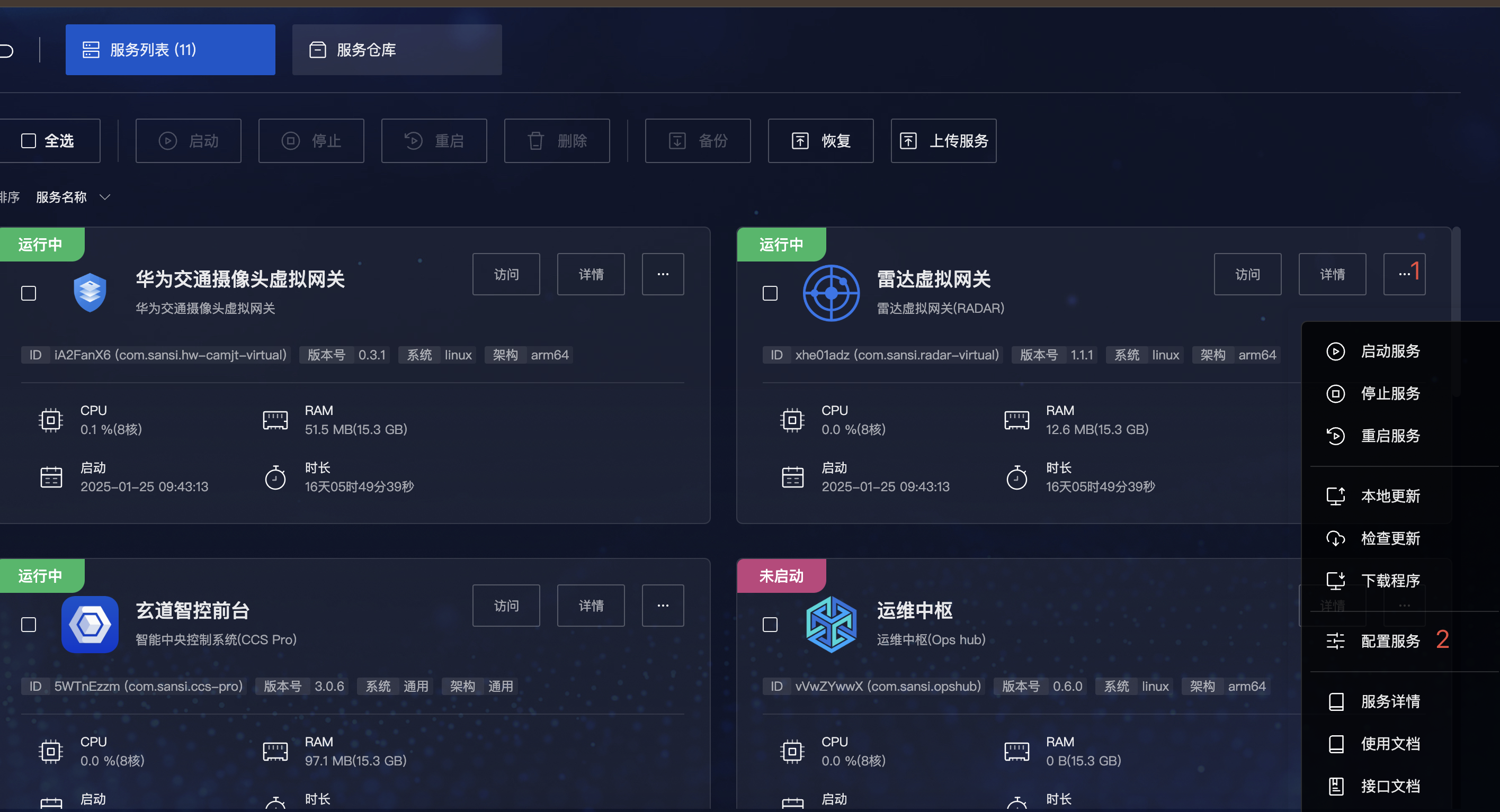

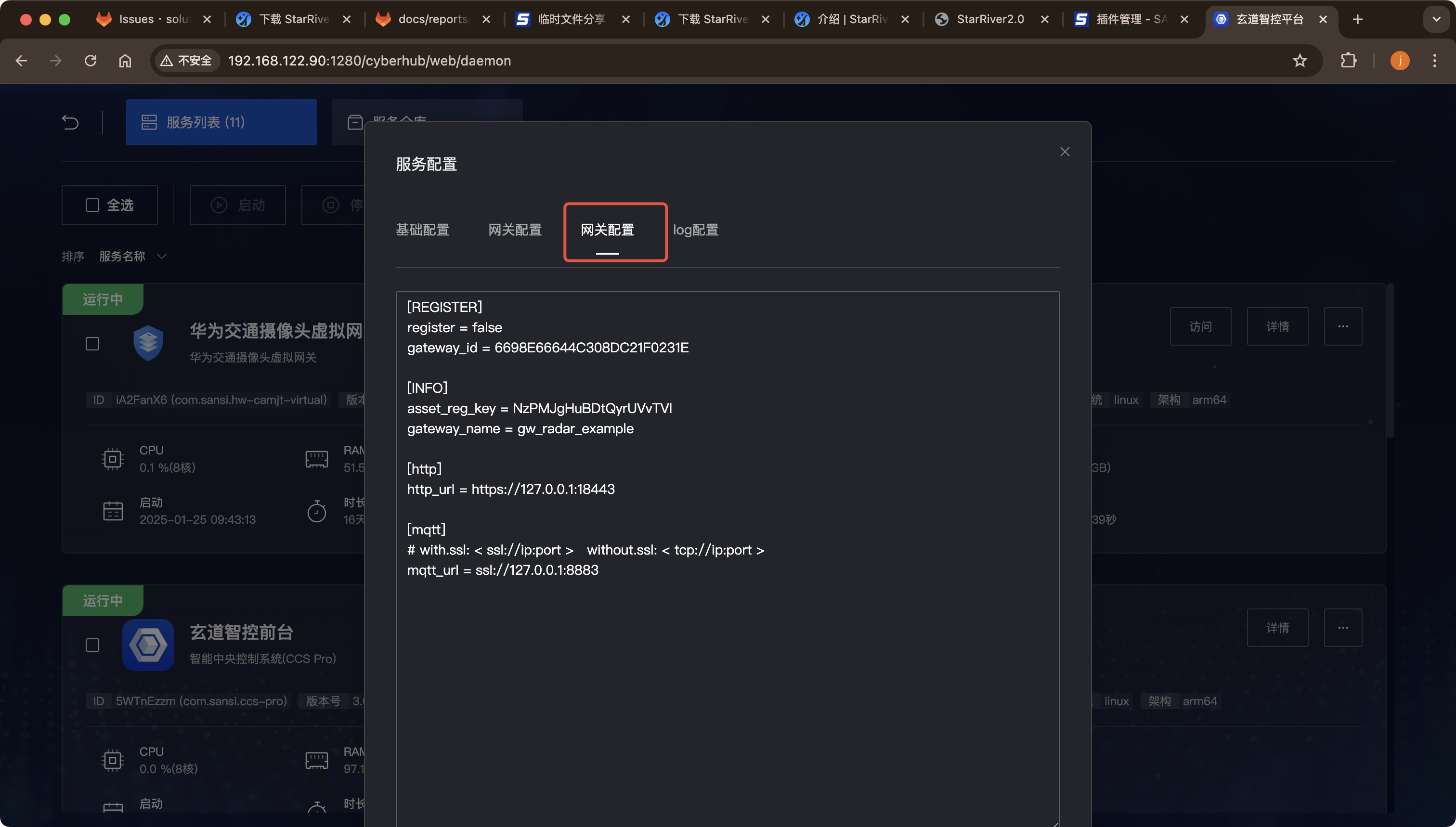

   7. 进入玄道服务平台，进行雷达网关配置
      • register 在平台注册新网关（true/false）
      • gateway_id 显示网关id。未注册时为空
      • asset_reg_key 代表平台对应域的注册令牌
      • gateway_name 代表注册时的网关名称
      • http_url 代表http链接url
      • mqtt_url 代表mqtt链接url
   8. 点击操作，启动服务
   9. 进入SR平台，可以观察到网关已经创建

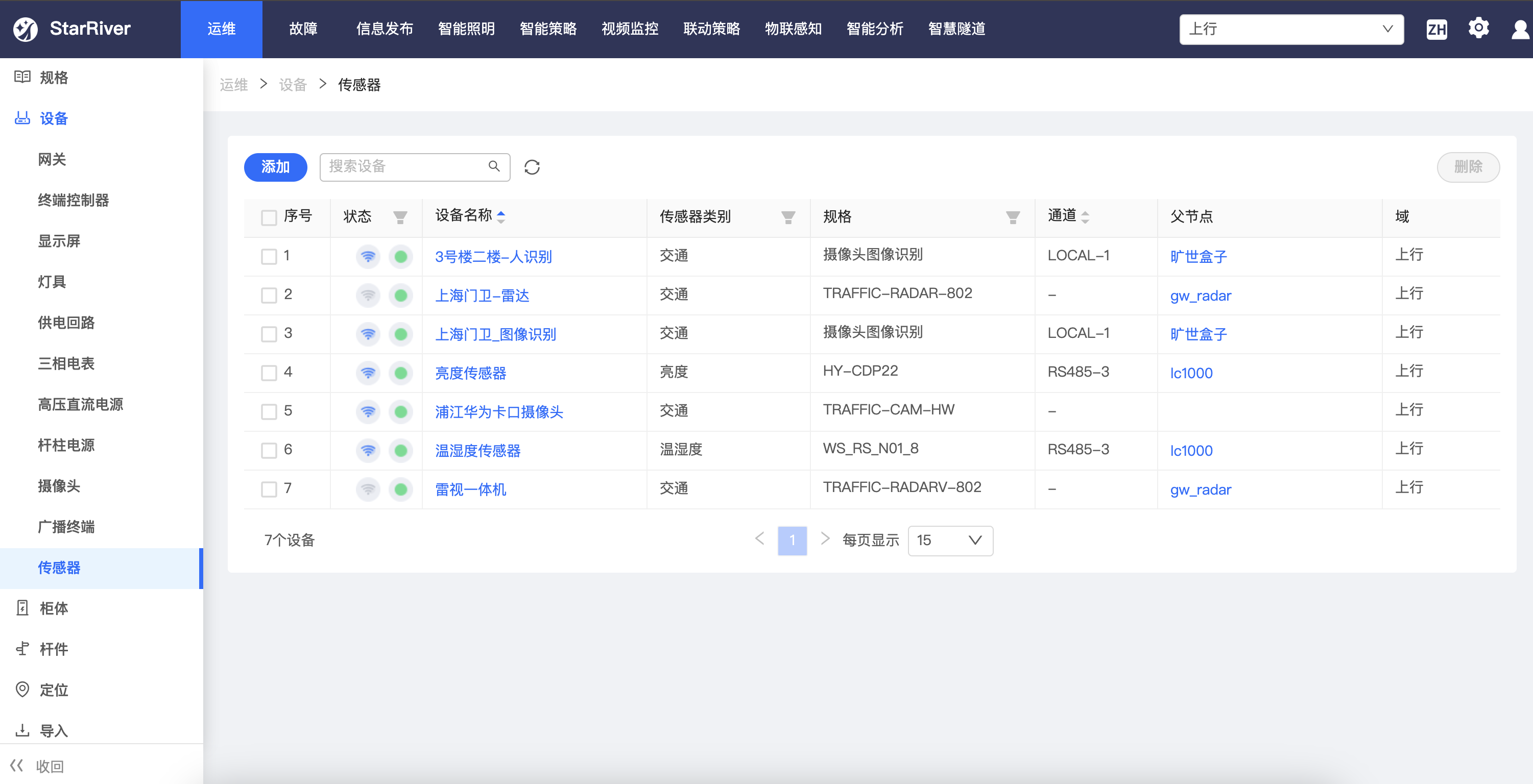

3. 添加雷达传感器
   1. 点击设备-传感器

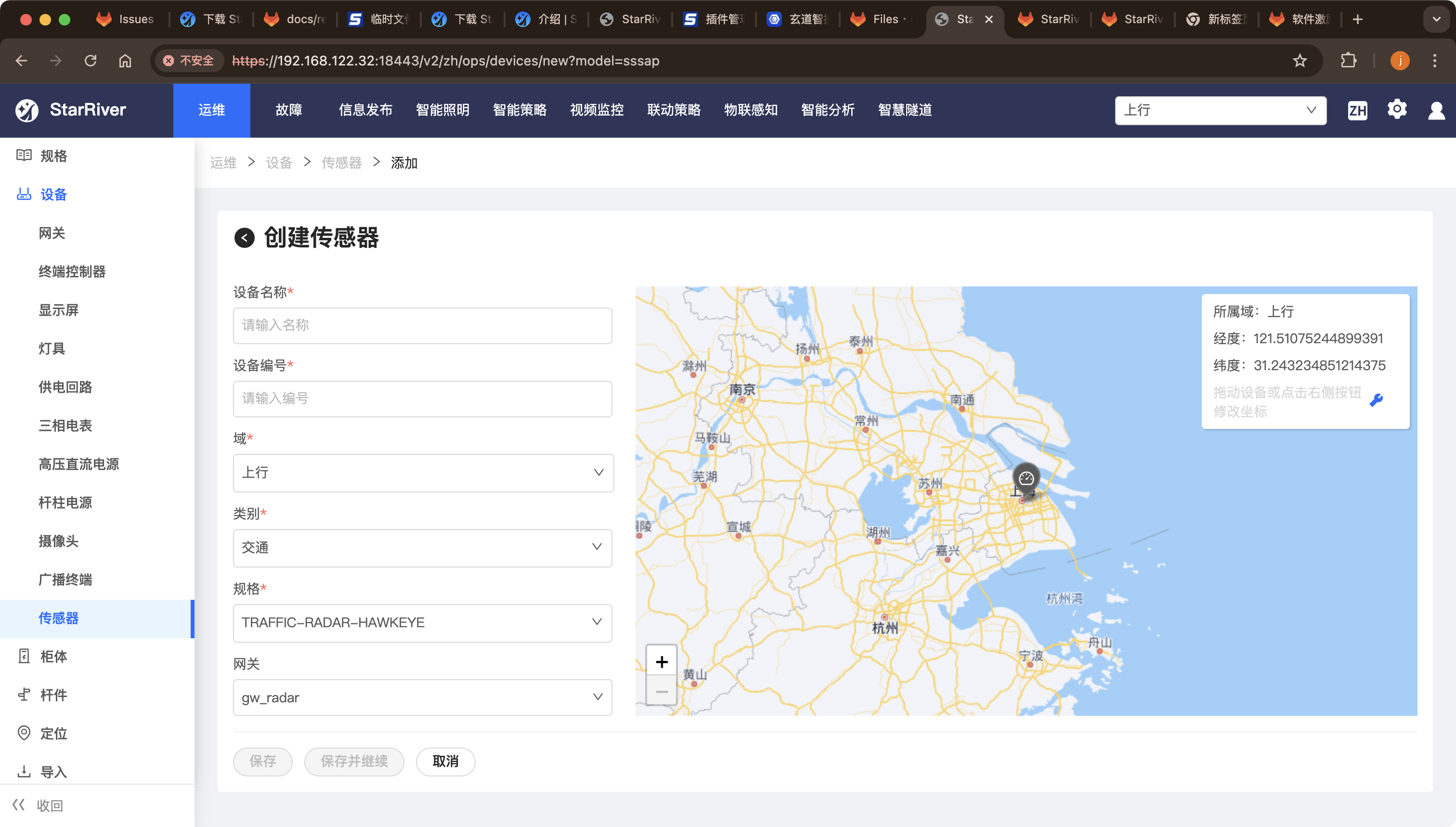

   2. 进入“运维/设备/传感器”界面，点击“添加”按钮，输入雷达识别传感器的名称、编号，选择安装域和网关后保存。
   3. 雷达传感器配置
   • 在“运维/设备/传感器”列表中，点击雷达识别传感器的名称进入其详情，点击“配置”按钮，配置上报周期和无车检测周期后保存。无车检测周期代表多长时间后没有车再次经过则定义为没有车，通过这个参数可以定义即多长时间没有车后灯可以暗下来。

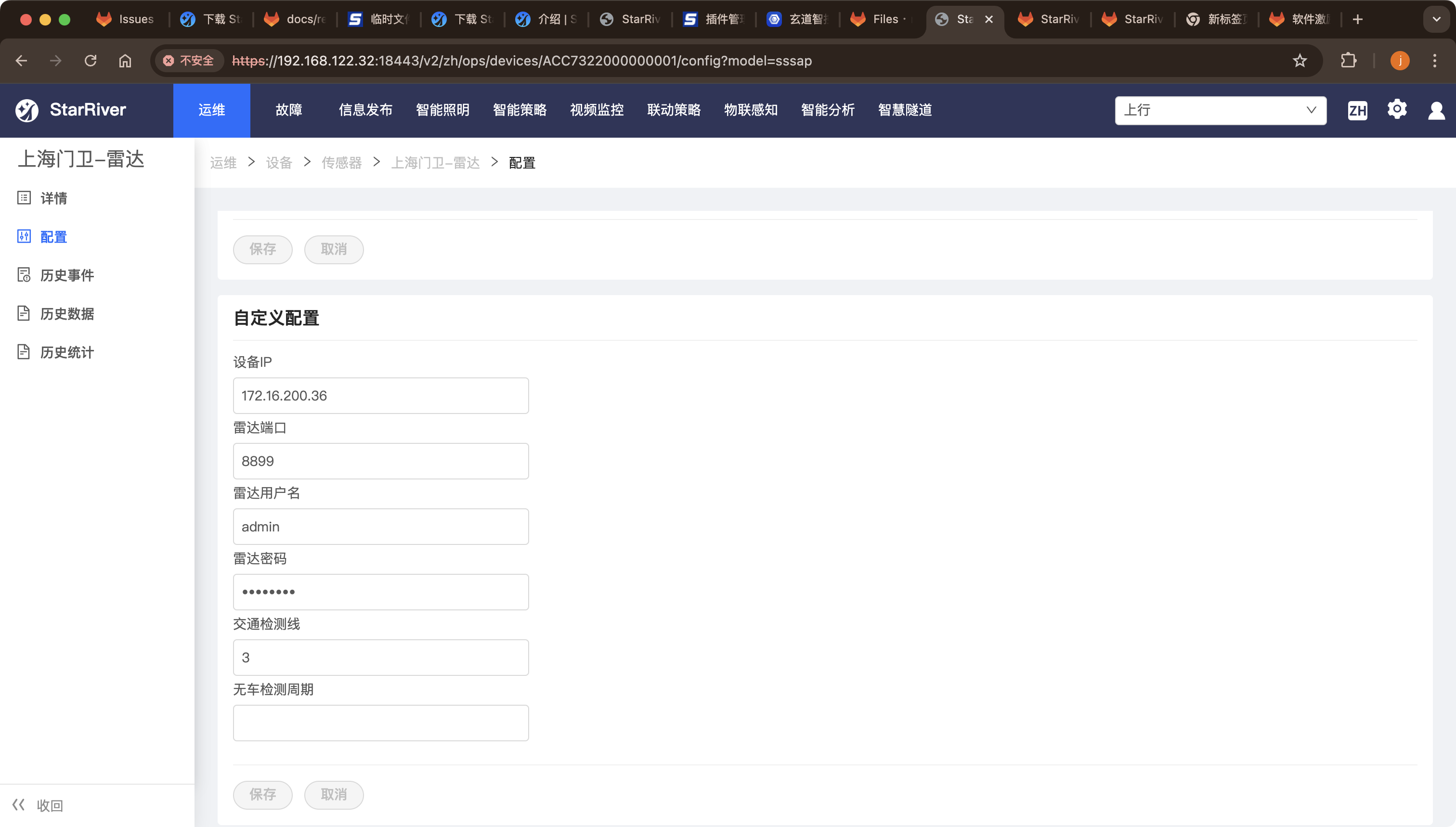

   • 配置雷达的IP地址、端口号、用户名和密码
     • 黎明瑞达
       • 端口号8899
       • 默认用户名admin，以及默认密码admin-L1
     • 南京隼眼雷达
       • 端口号8089
       • 默认用户名admin，以及默认密码sy123456

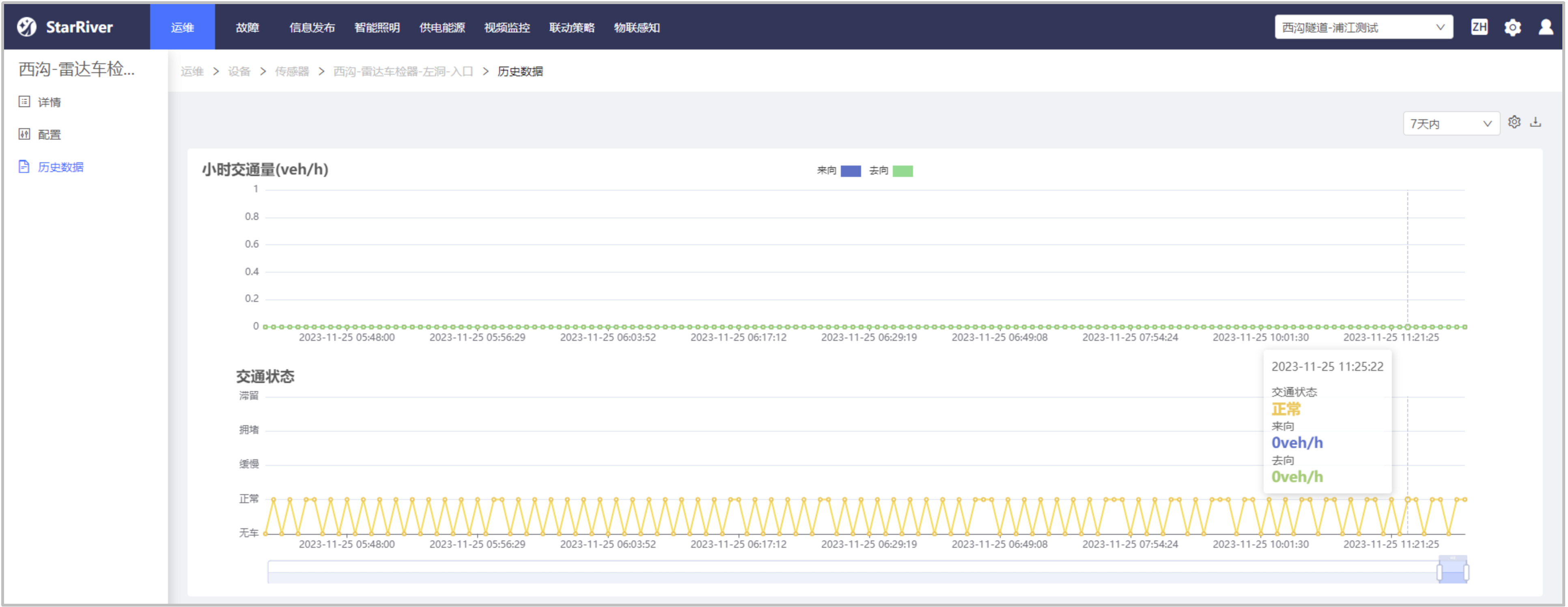

   • 通过车辆从雷达处通过并延迟无车检测周期后，点击“历史数据”，查看是否有上报“有车”和“无车”记录。

8. 添加电表

1. 照明网关通过485通信读取电表数据通讯方式

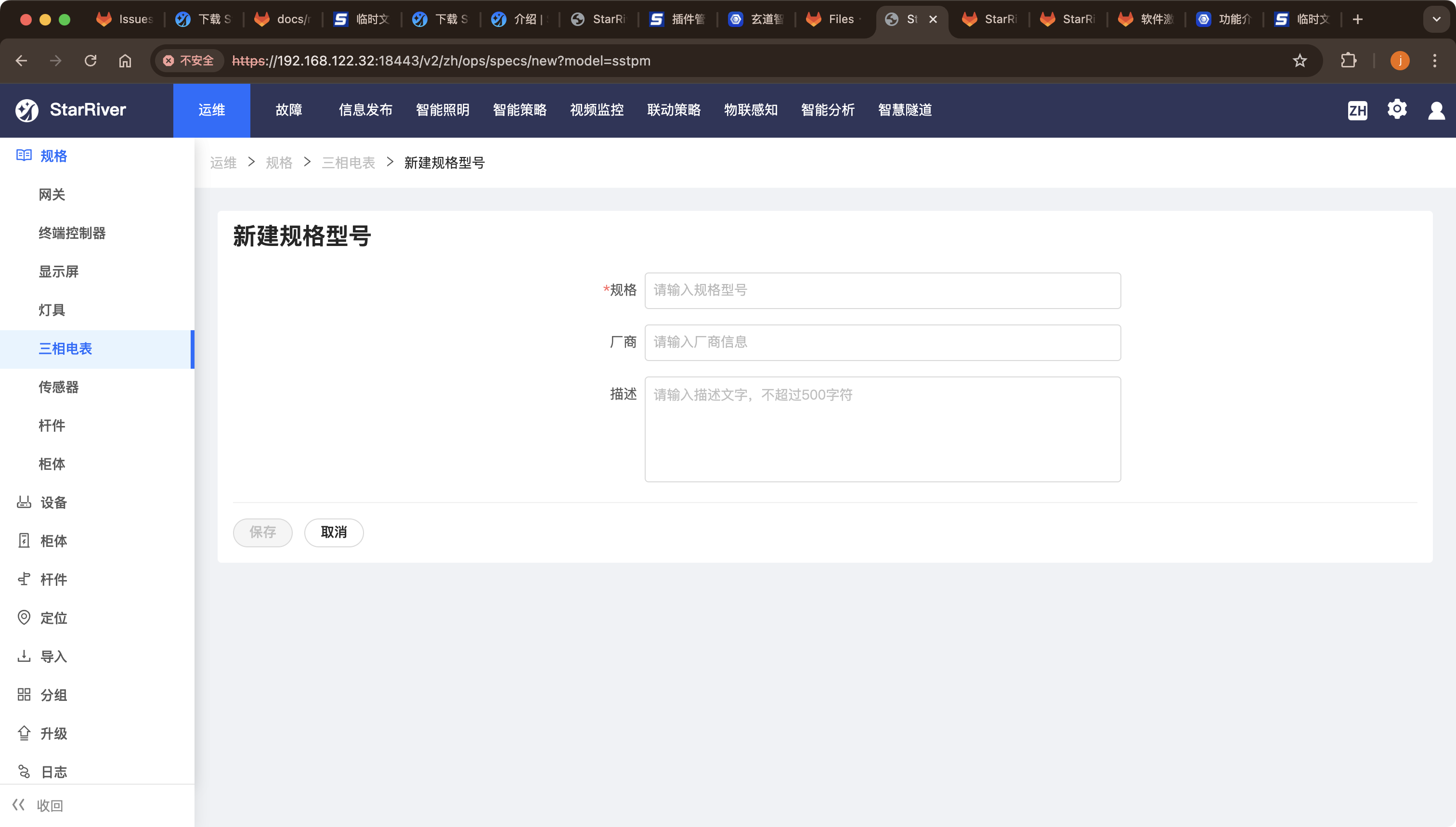

   • 创建电表规格型号

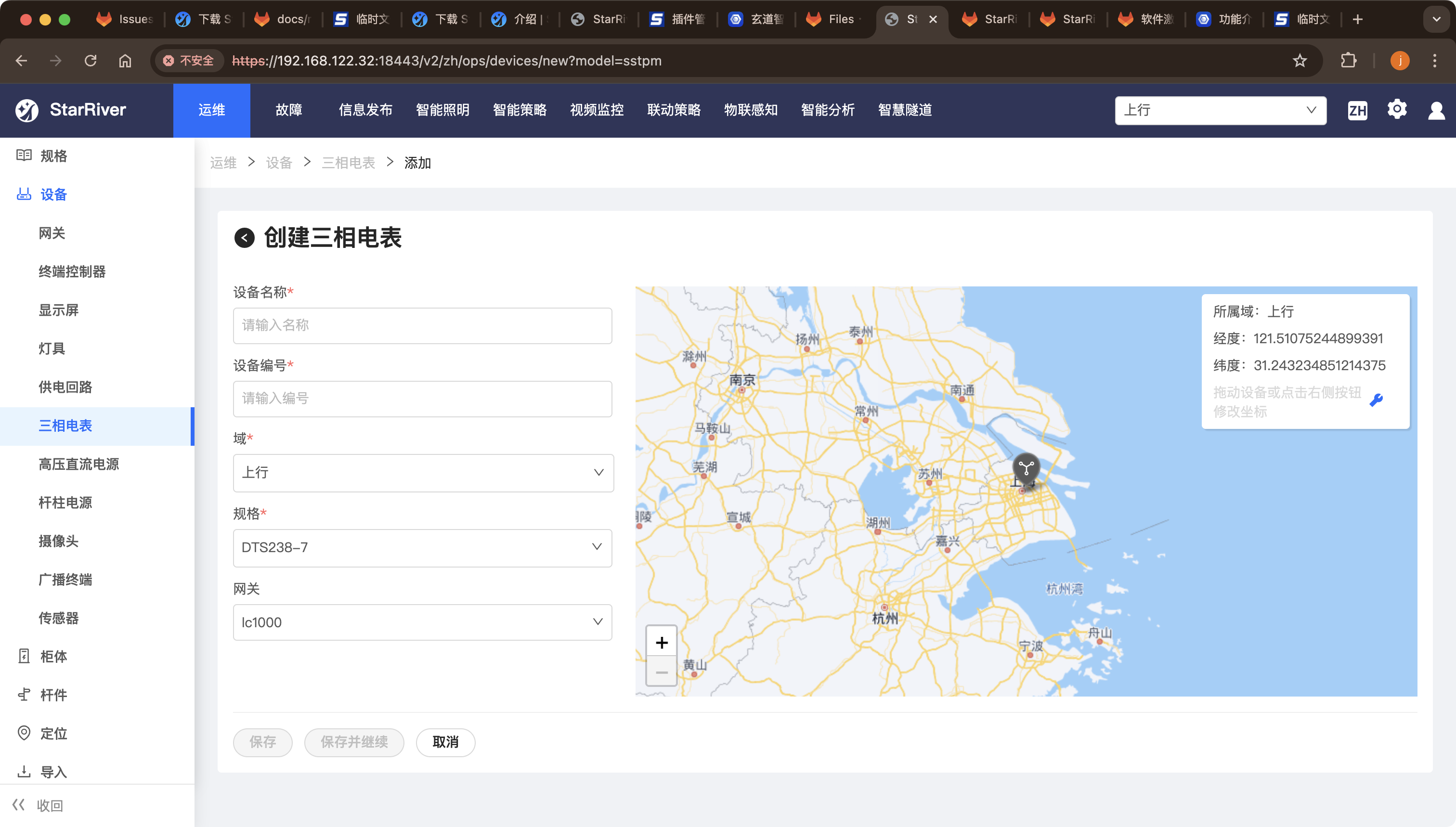

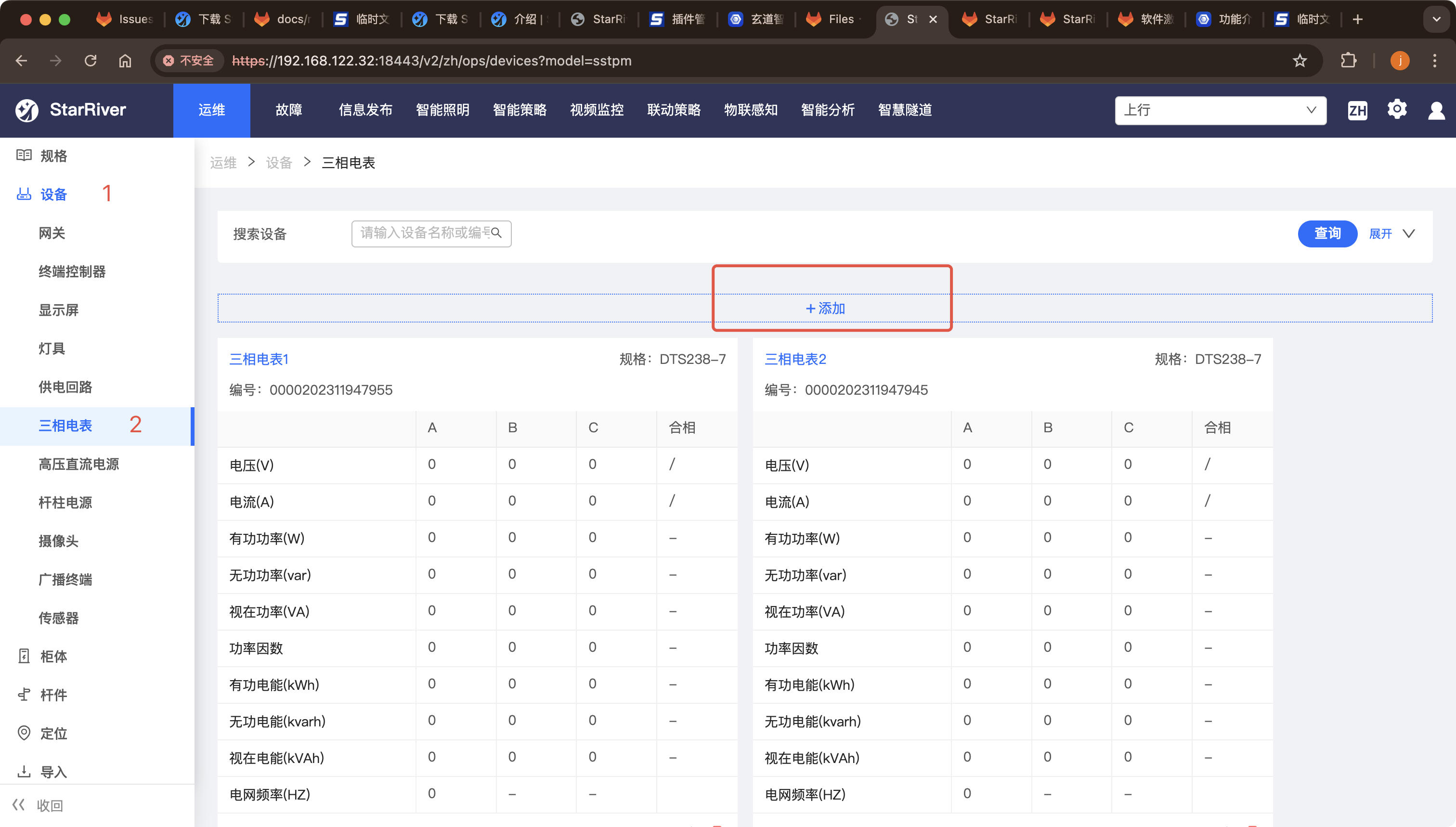

   • 添加电表

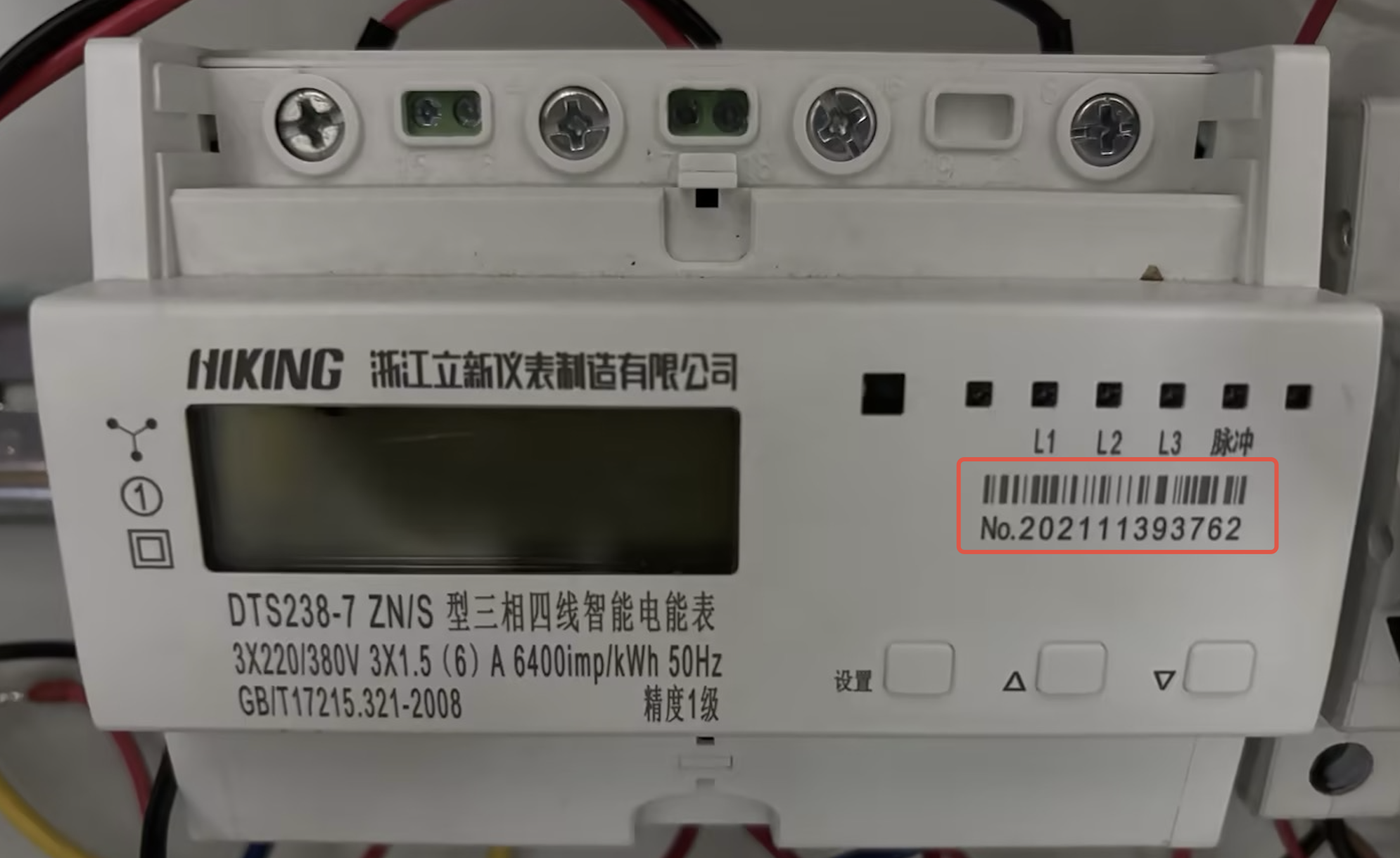

   • 在电表上同时按住确认和返回按键，然后按确认，在通过上下键和确认键进入Conn/645H和Conn/645L，查看电表设备编号。比如645H为555634，645L为000013，则电表的设备编号为0000555634000013
   • 查看电表是否有数据

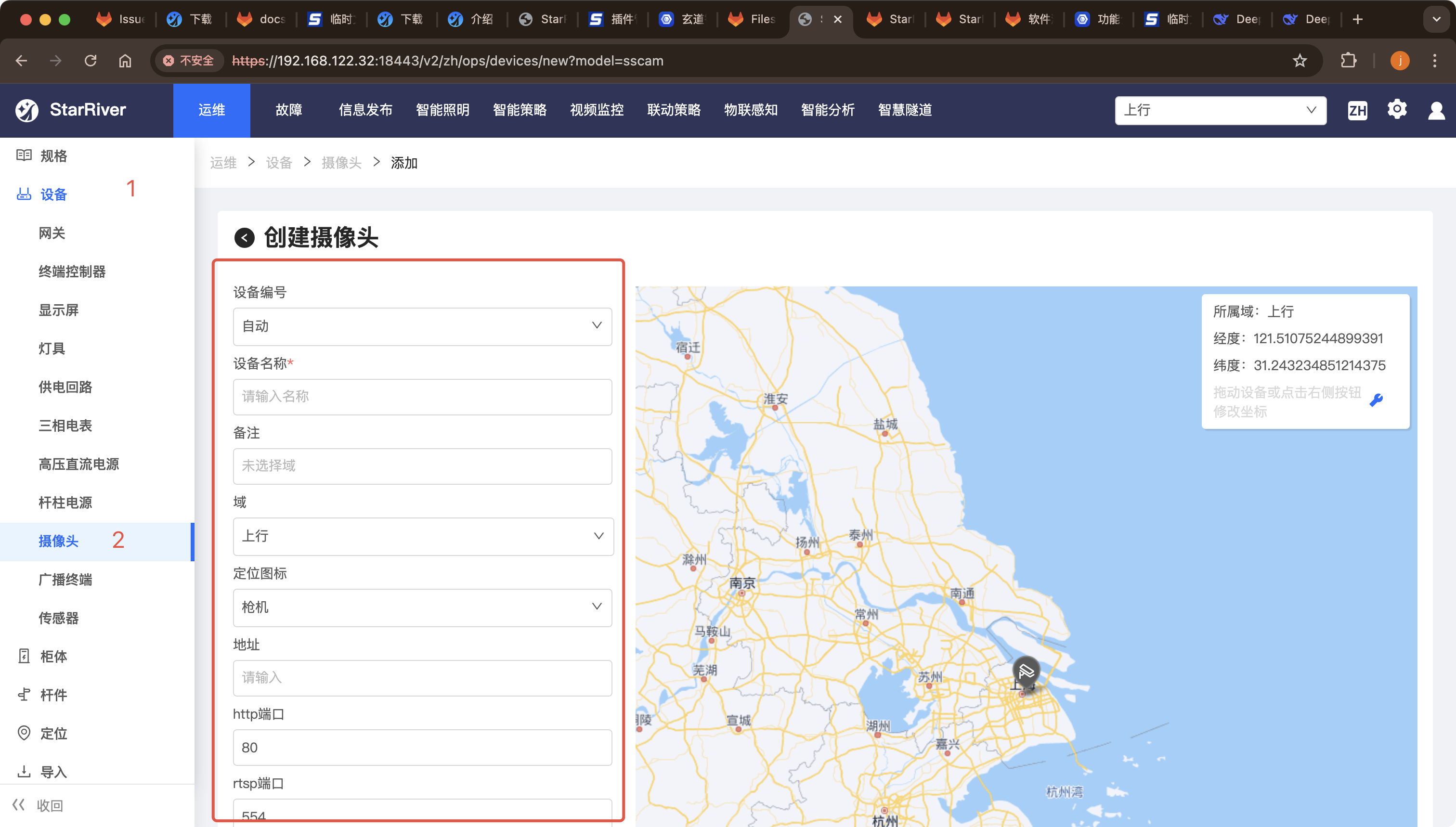

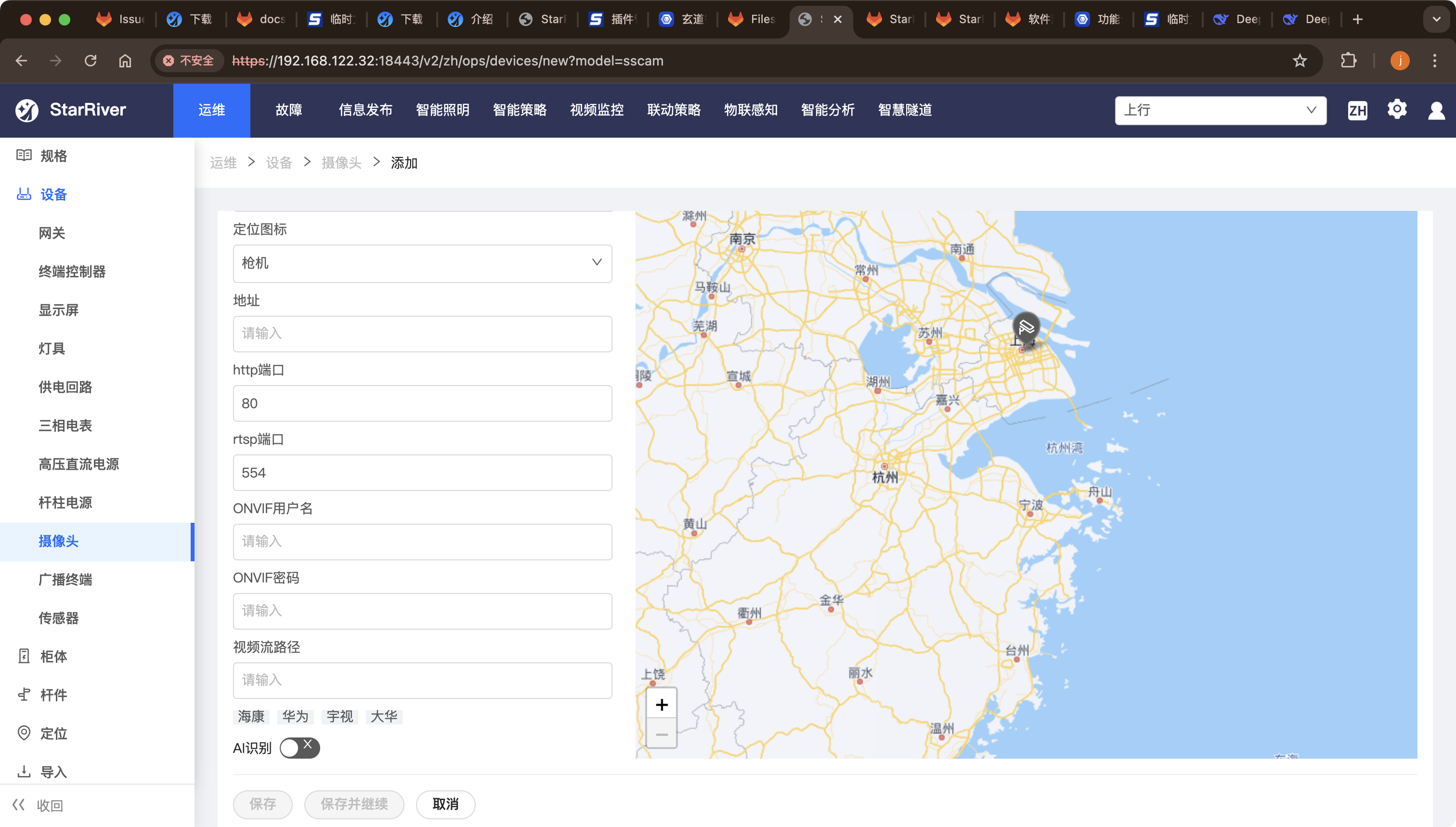

9. 添加摄像头

•
•

10. 添加照明策略服务

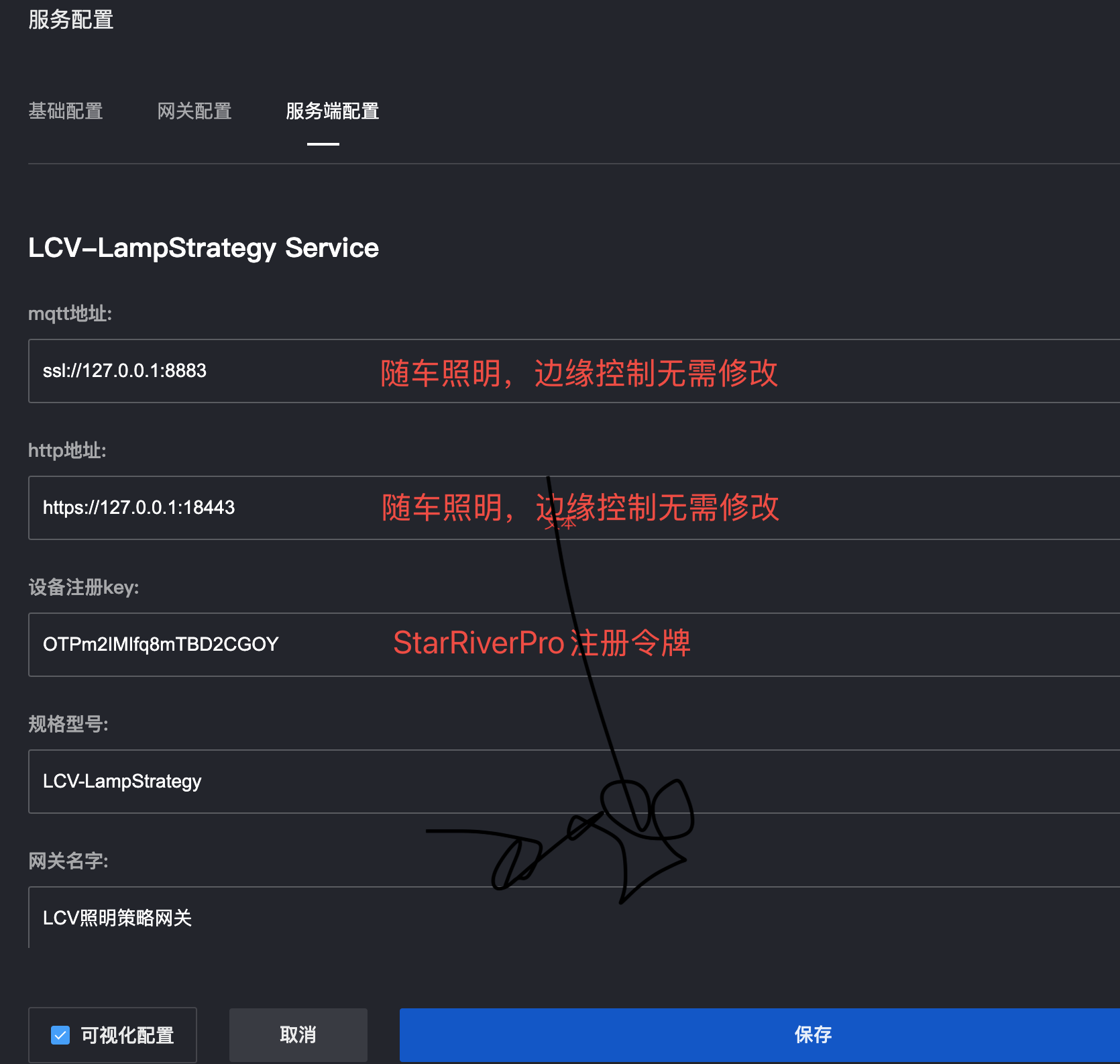

1. 登录玄道服务平台,上传服务
2. 复制StarRiverPro注册令牌，粘贴到"设备注册key"
3. 根据实际需求修改“网关名字”，点击“保存”按钮保存配置。
4. 点击“重启服务”。
5. 在StarRiverPro平台，查看运维-设备-网关，是否有成功上线。

•

11. 配置视频识别网关

1. 登录视频网关
   • 在网页中输入http://IP:8889，例如http://172.38.100.134:8889，输入账号和密码，例如admin，sansi1280。
   • 登陆后界面如下图所示，直接进入摄像头预览画面。左边是视频识别网关已经添加的视频布点列表和联动策略配置，可勾选摄像头后在中间显示摄像头画面，下方可设置显示1路/4路/6路画面，右边是摄像头布点的实时抓拍信息。
2. 添加视频布点
   • 点击主页上方“配置”按钮，切换到配置界面。

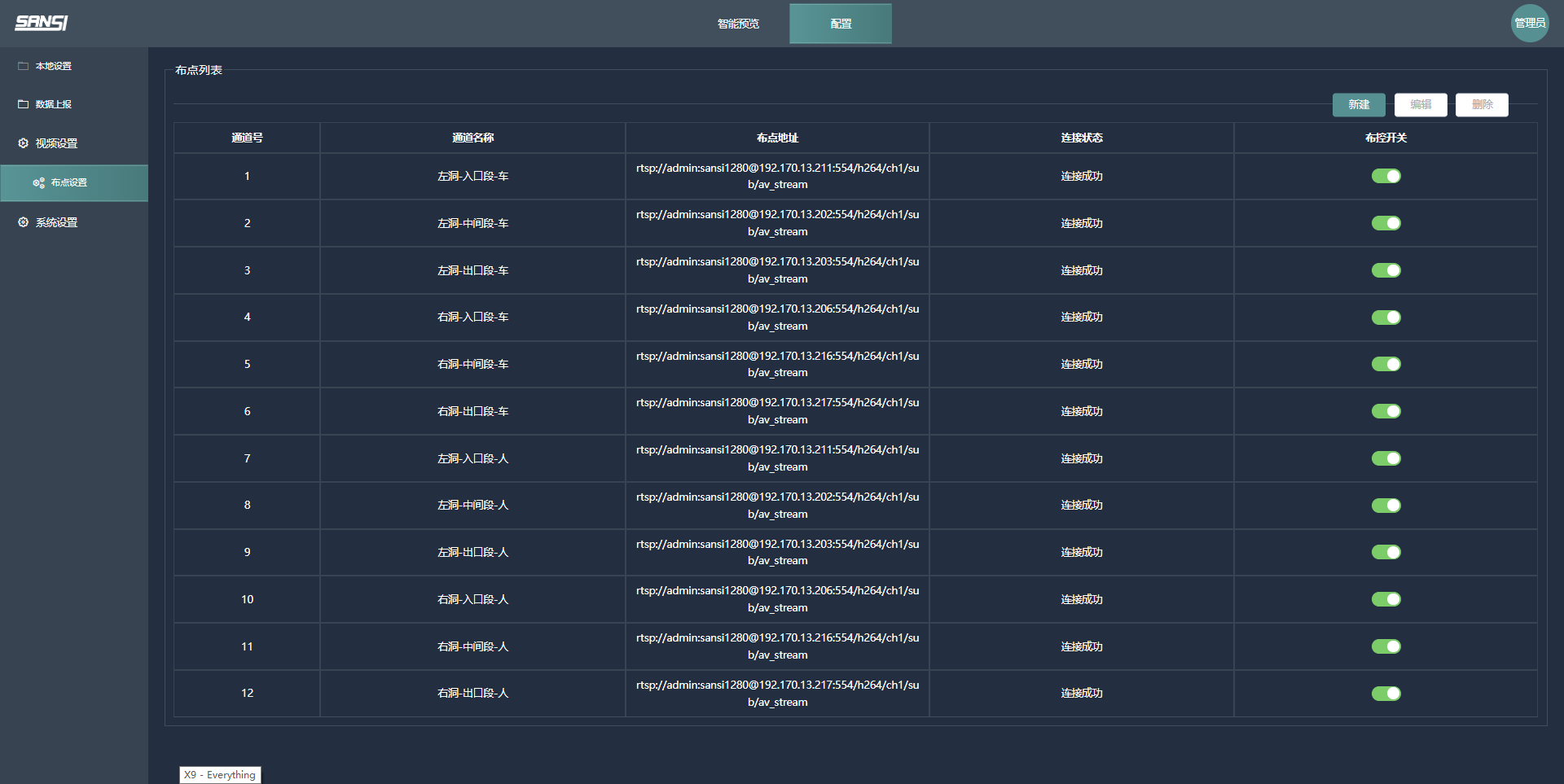

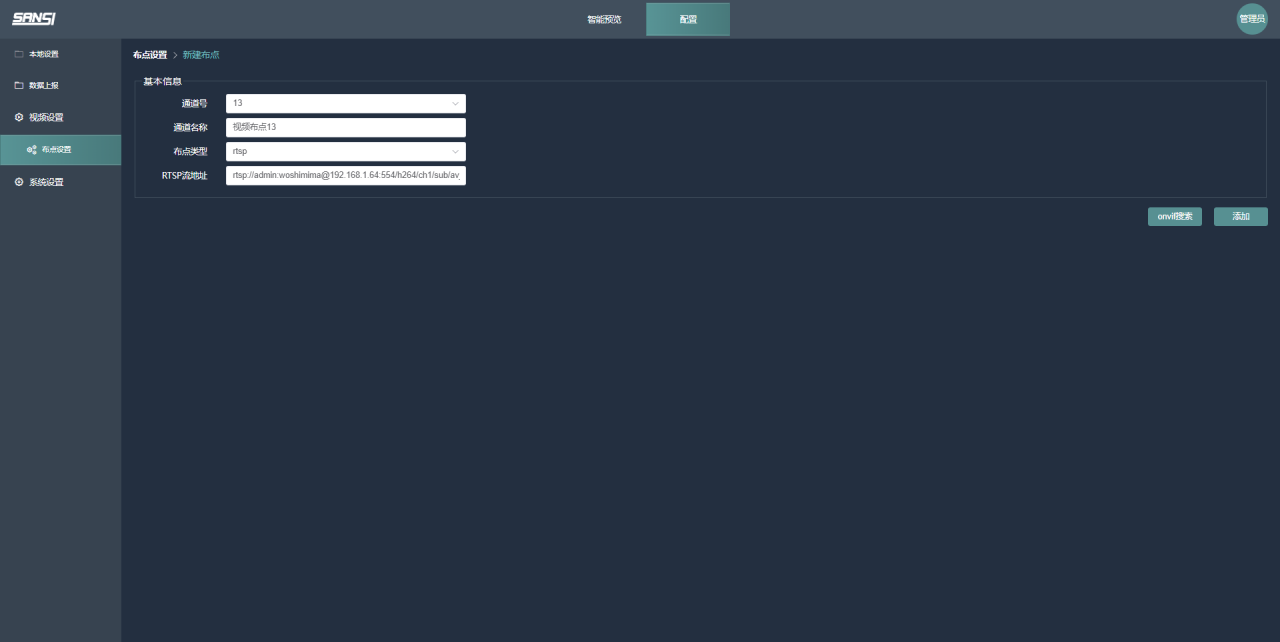

   • 点击“视频设置”下的“布点设置”，进入到视频布点设置界面中，如下图所示
3. 点击“新建”按钮，新增视频布点，选择通道号，输入通道名称，并输入RTSP流的地址，然后点击“添加”按钮，即可添加新的视频布点。可以在预览中勾选该视频布点后查看是否能够正常域来视频画面。常用品牌摄像头的RTSP流的地址如下图所示，可根据需求修改。
   • 华为摄像头： rtsp://admin:woshimima@192.168.1.64:554/LiveMedia/ch1/Media1
   • 海康摄像头： rtsp://admin:woshimima@192.168.1.64:554/h264/ch1/sub/av_stream
   • 大华摄像头： rtsp://admin: woshimima @192.168.1.64:554/cam/realmonitor?channel=1&subtype=0

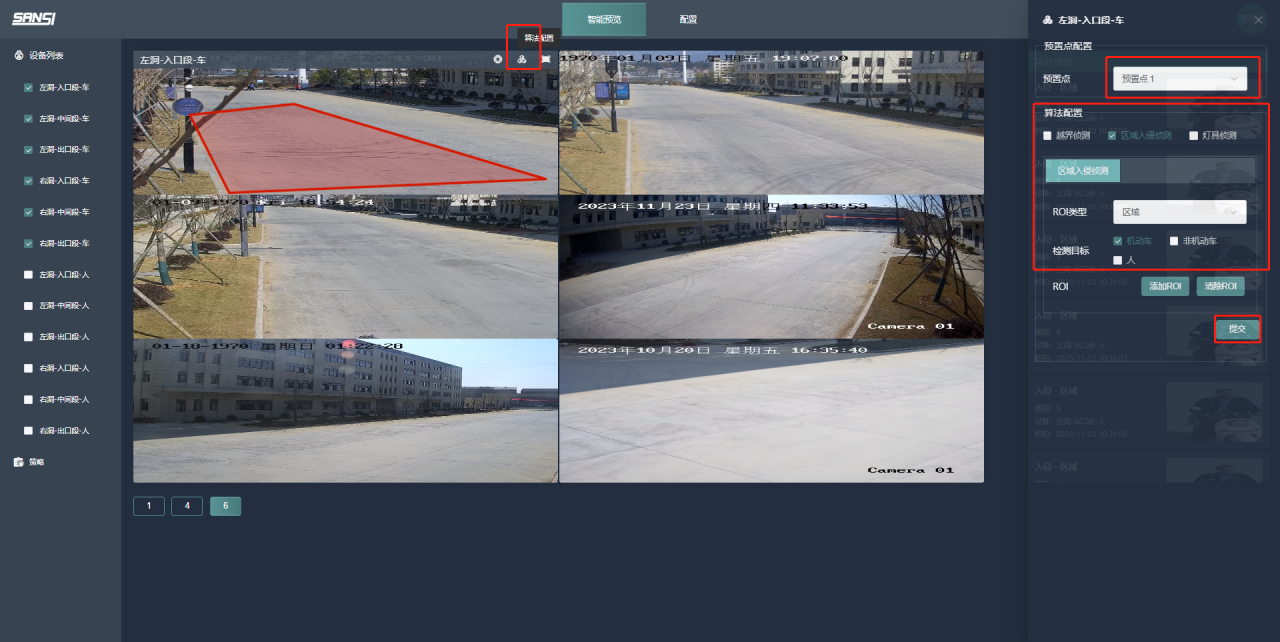

4. 配置视频识别算法
   • 在需要配置算法的视频预览画面的右上方点击“算法配置”按钮，左边会出弹出配置界面。
   • 选择预置点，勾选需要配置的算法，在视频预览画面中画相应的区域，并勾选需要监测的目标，最后点击“提交”按钮保存识别算法。
5. 安装视频识别网关
   • 通过SSH工具（例如putty）登录视频识别网关的9022端口，默认账号和密码为root和Sansi1280。

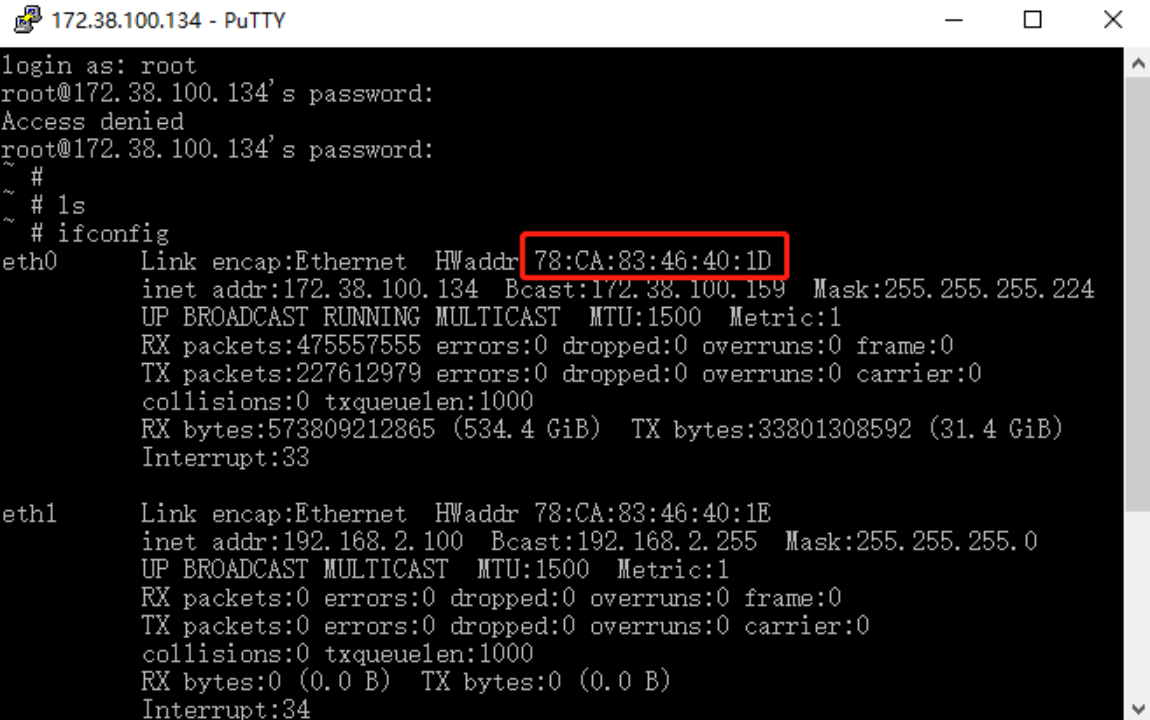

   • 输入ifconfig，查看eth0口的MAC地址，如下图MAC地址为78CA8346401D，则其设备编号为FEFF78CA8346401D。

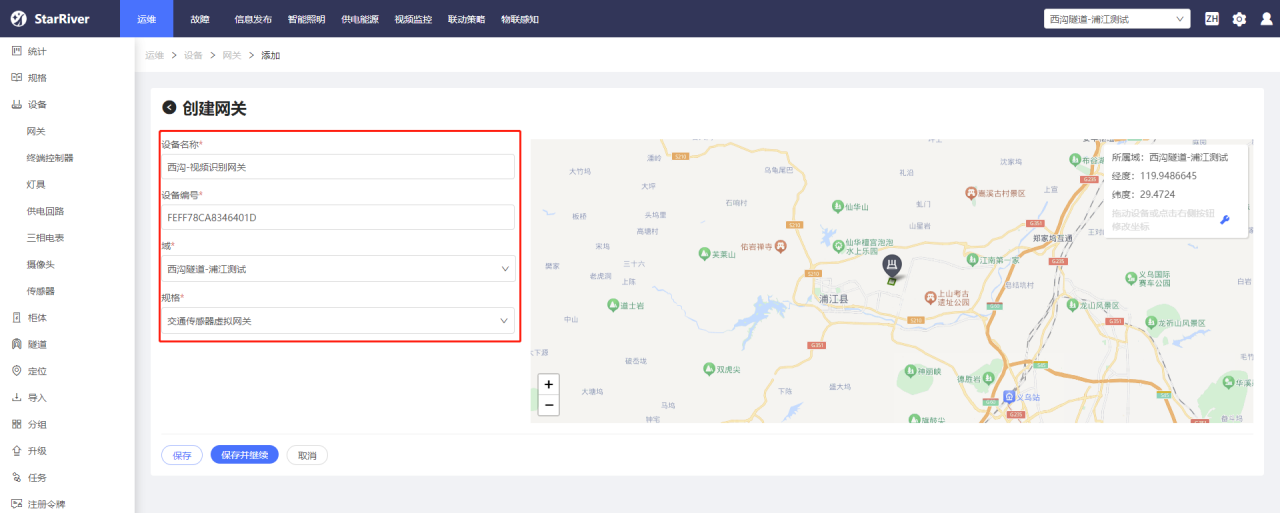

   • 在StarRiverPro平台的“运维/设备/网关”列表中点击“添加”按钮，输入视频识别网关名称、设备编号，选择域和规格后保存。

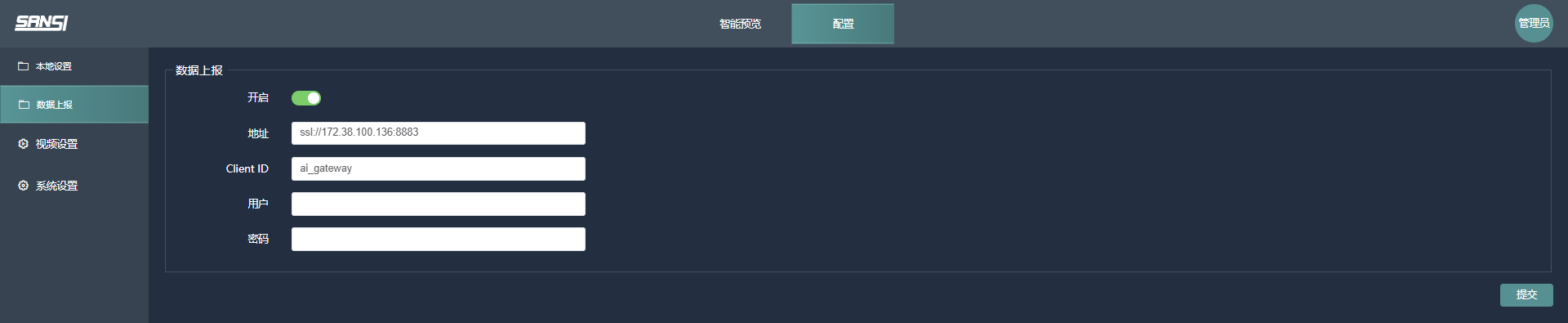

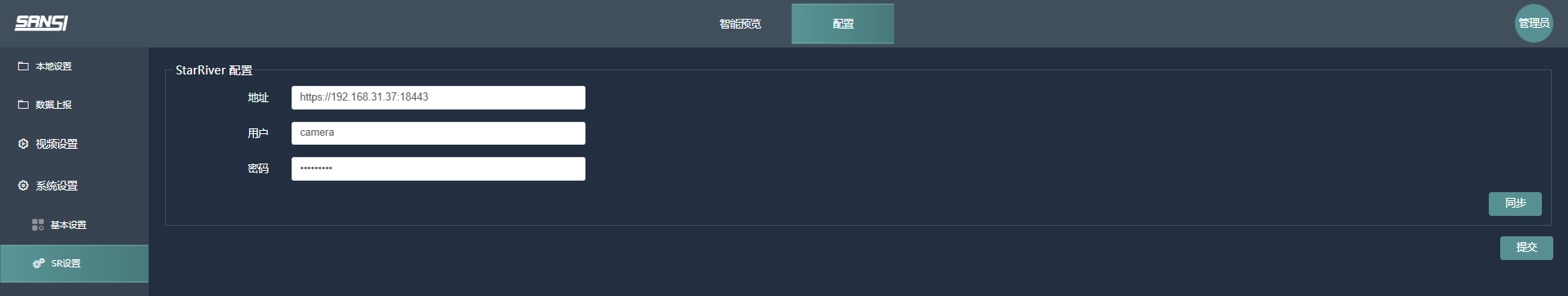

   • 通过网页登录视频识别网关，在数据上报和基本设置/SR设置中设置对接StarRiverPro平台的参数和注册码，视频识别网关则会向平台注册上线。（后续新版本一定要输入注册码才行）

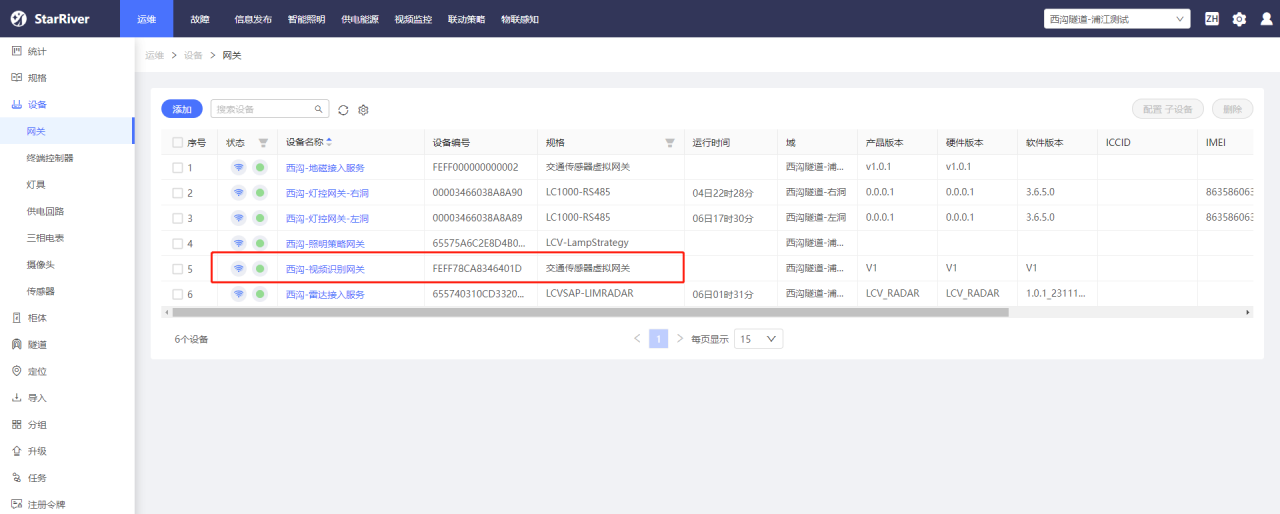

   • 查看视频识别网关是否上线。
6. 添加视频识别传感器

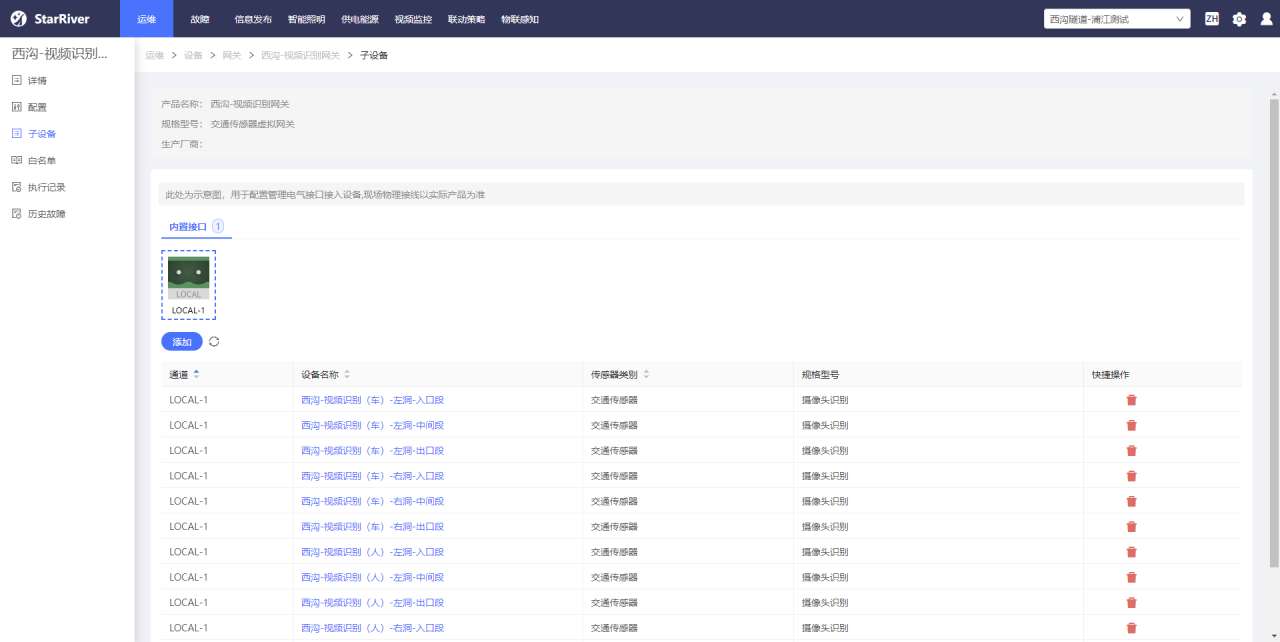

   • 在StarRiverPro平台的“运维/设备/网关”列表中点击视频识别网关的名称，再点击视频识别网关“子设备”配置界面。

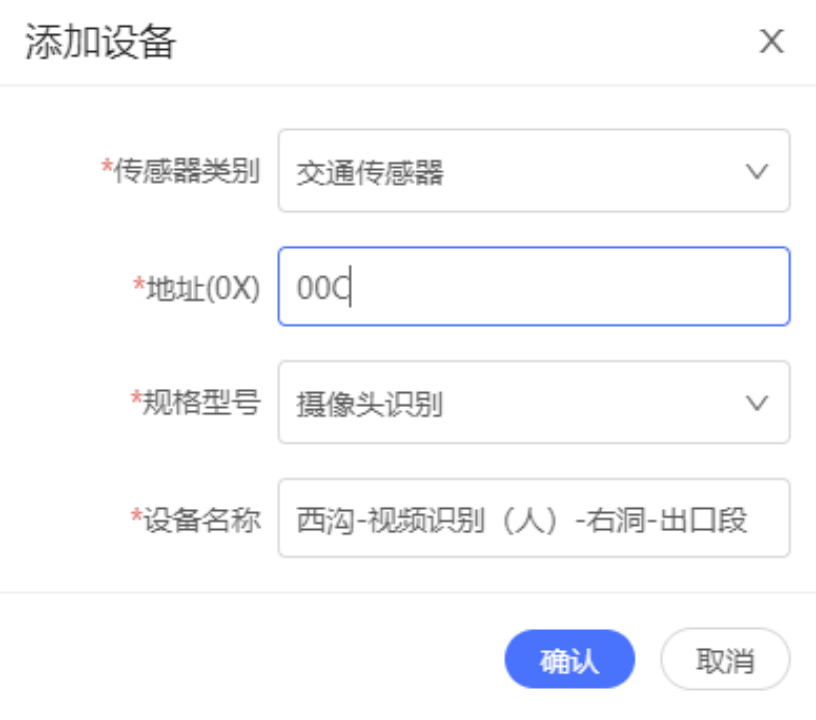

   • 点击“添加”按钮，选择“交通类传感器”，输入地址（该地址为视频识别网关中配置视频布点的通道号，需注意此处为16进制的地址，超过9则需用ABCDEF来记录），选择规格型号，输入设备名称，点击确认，完成一个视频识别传感器的添加。依次再添加其他视频布通道的视频识别传感器。
   • 进入“运维/设备/传感器”界面，点击新添加的视频识别传感器的名称，在点击“配置”按钮，配置上报周期和无车检测周期后保存。无车检测周期代表多长时间后没有车再次经过则定义为没有车，通过这个参数可以定义即多长时间没有车后灯可以暗下来。

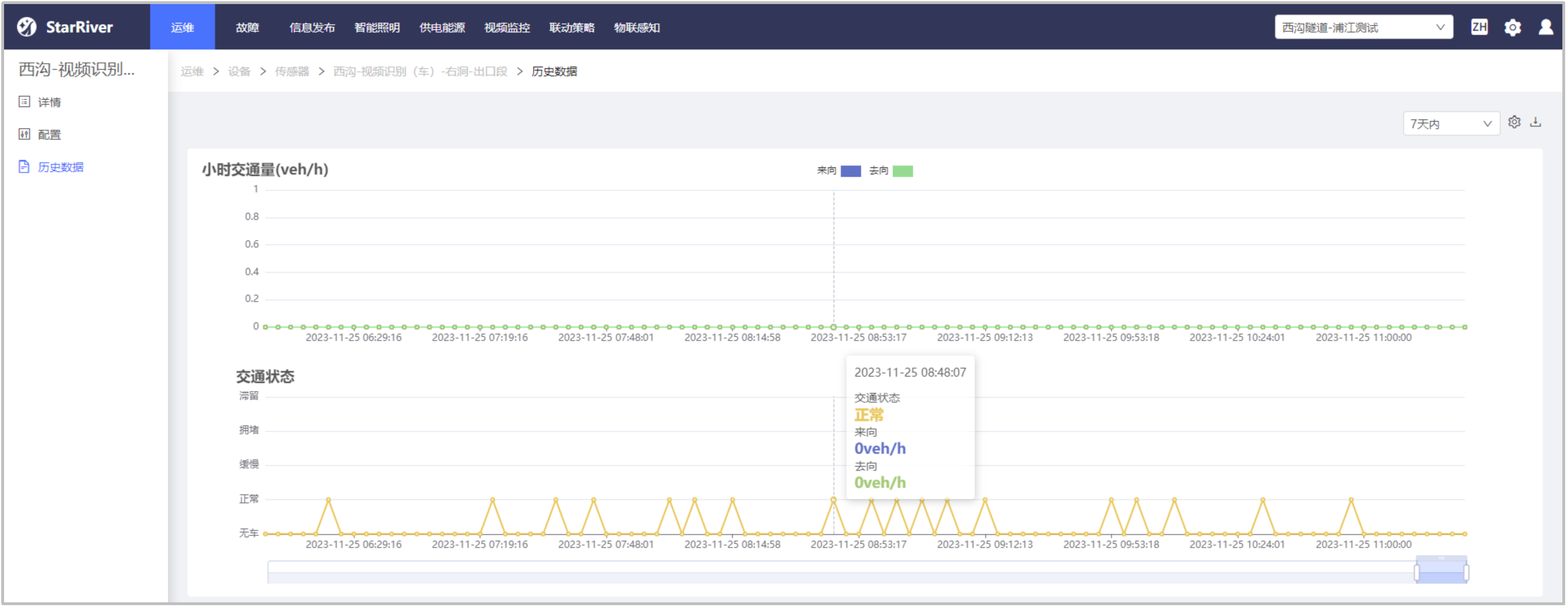

   • 通过车辆从视频布点处通过并延迟无车检测周期后，点击“历史数据”，查看是否有上报“有车”和“无车”记录。

12. 添加融合传感器

1. 下载融合传感器程序，打开企业微信-云运维平台-插件库-插件管理-代号选择com.sansi.traffic_sensor_fuse
2. 在玄道服务平台安装已经下载好的融合传感器服务
3. 对融合传感器进行配置
   • gateway_id 显示网关id。可以不设置
   • asset_reg_key 代表平台对应域的注册令牌。必须设置
   • gateway_name 代表注册时的网关名称。可以不设置
   • http_url 代表http链接url
   • mqtt_url 代表mqtt链接url
   • gateway_token 不需要设置
   • gateway_total_run_time 不需要设置
4. 点击 ‘操作’ -> ‘启动服务’
5. 进入SR平台，添加虚拟传感器设备，添加到网关的白名单

13. NTP服务

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.ntp-server
2. 导入服务
3. 点击服务配置-打开服务模式
   • 输入中心服务器NTP服务地址，其他默认
4. 点击保存，启动服务

14. EdgeService服务

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.edgeservice
2. 导入服务
3. 点击服务配置
   • cloud_mqtt_server_ip= 192.168.122.90 这个需要修改，边缘测ip
   • local_ip=192.168.122.90 这个需要修改，边缘测ip
   • main_server_ip=192.168.122.32 这个需要修改，中心测ip
   • mqtt_server_ip=192.168.122.90 这个需要修改，边缘测ip
   • picture_library_ip=192.168.122.93 这个需要修改，旷世盒子测ip

15. 运维中枢服务

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.opshub
2. 导入服务
3. 点击服务配置

16. 虚拟照明网关

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.virtual_lighting_gateway
2. 导入服务
3. 无需配置

17. 视频流转码服务

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.transcoding
2. 导入服务
3. 无需配置

18. 玄道智控前台

• 平台安装自带，无需修改配置,不可删除

19. 华为交通摄像头虚拟网关-华为卡口

1. 用企业微信登录云运维平台，插件库-插件管理-输入代号com.sansi.hw-camjt-virtual
2. 导入服务
3. 服务配置

六、添加调光策略

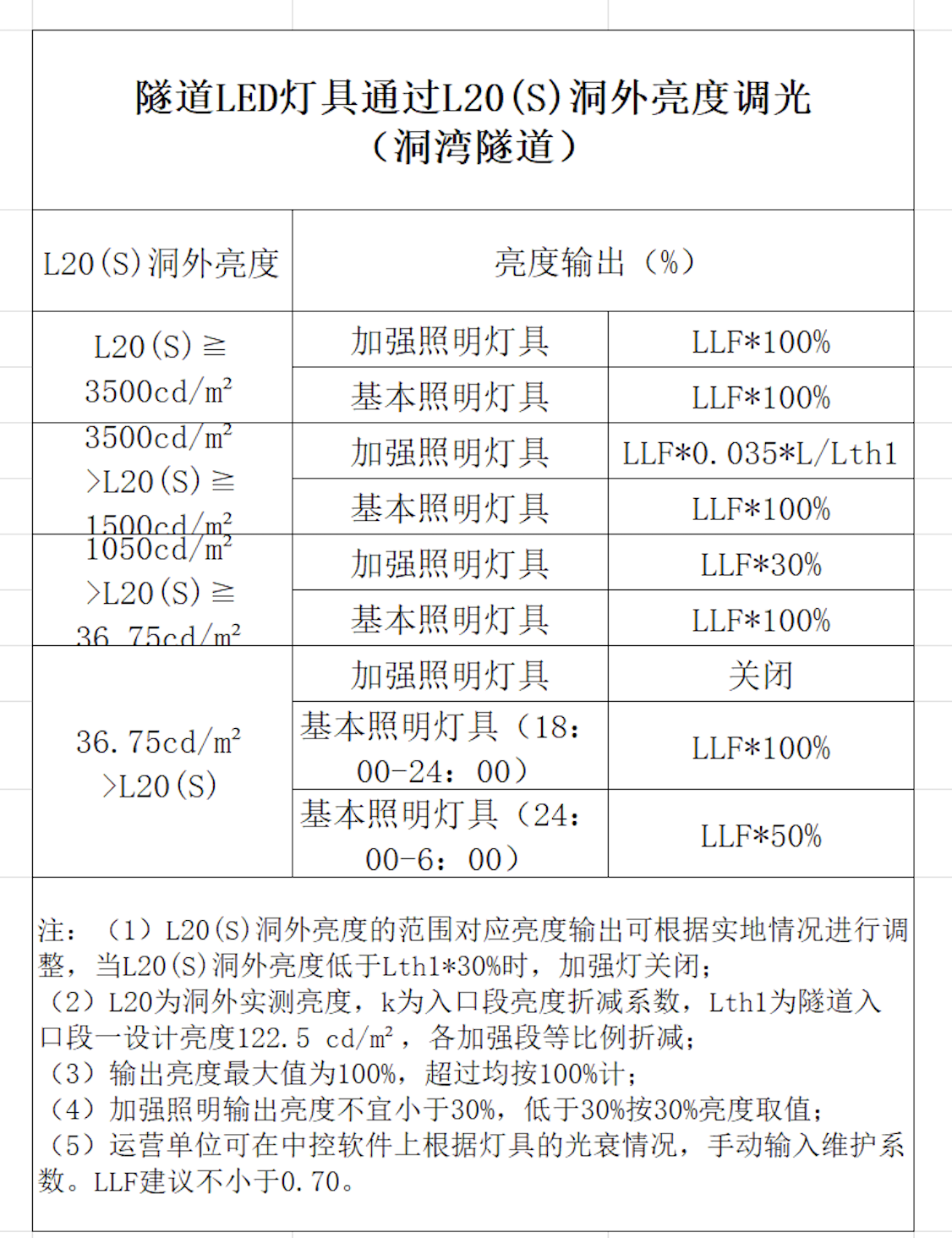

1. 根据洞外亮度进行策略调光

1. 根据设计文件要求来进行配置，每个隧道都有差别，具体调光策略文件问行解

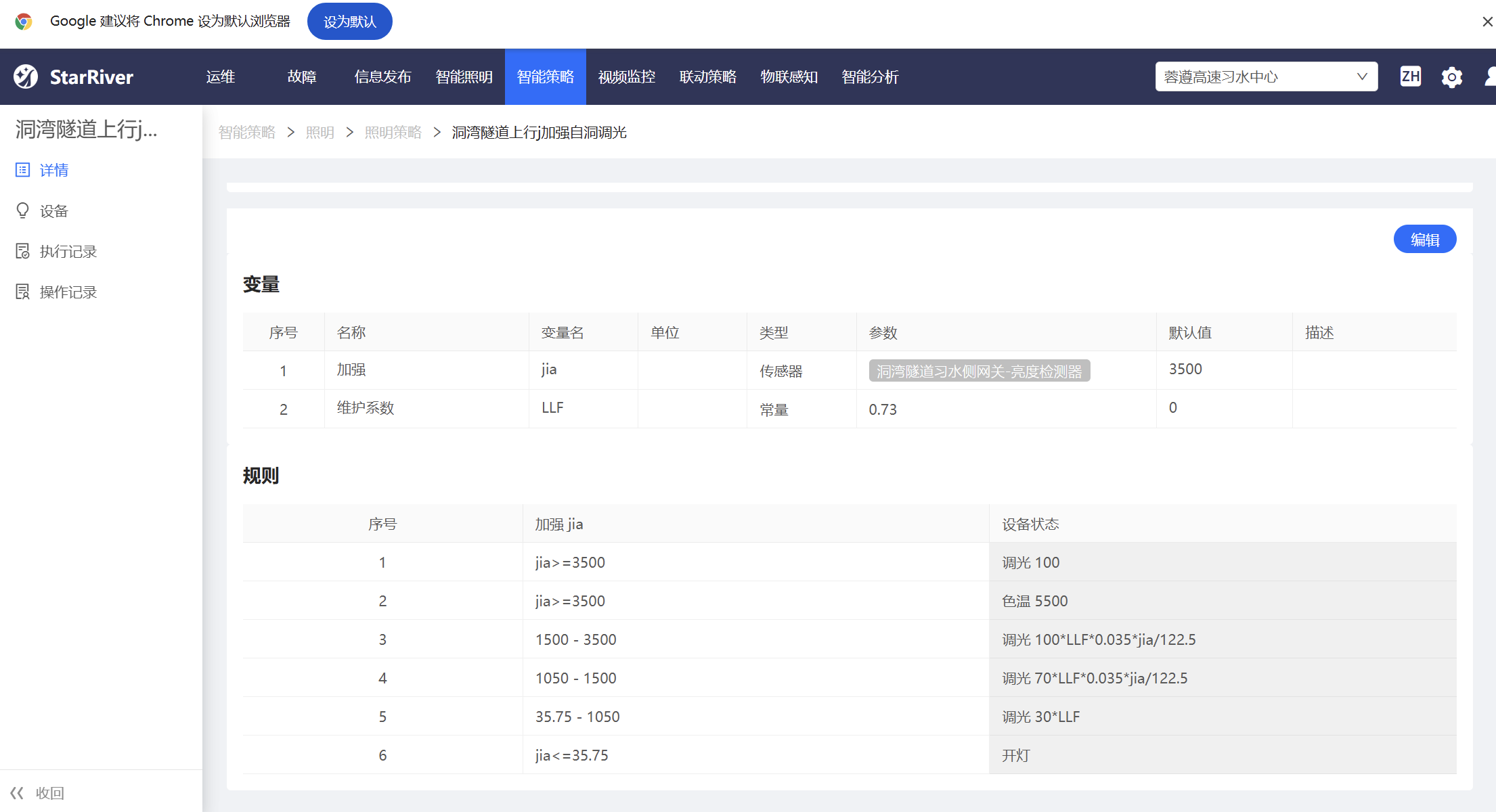

2. 举例说明

2. 随车照明调光策略

基于融合传感器的灯随车亮策略

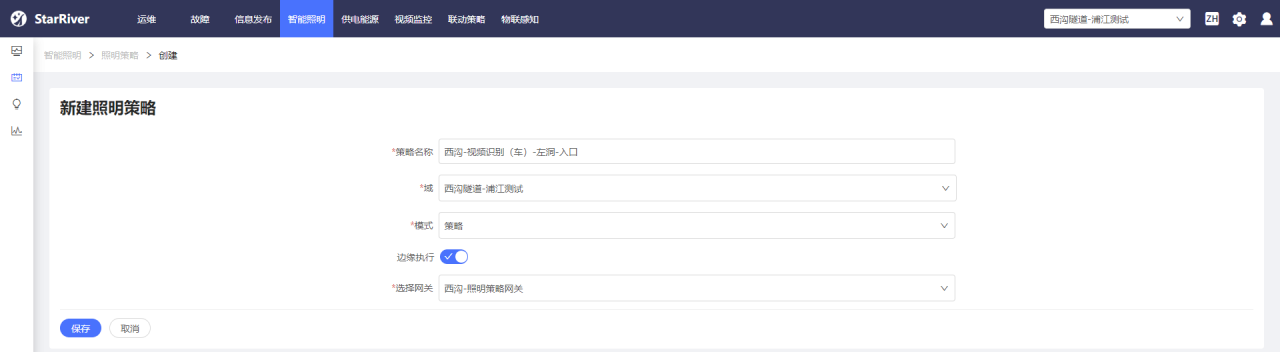

• 在“智能照明/照明策略”下，点击“创建”按钮添加策略，输入策略名称，选择域，模式选择“策略”，选择边缘执行，选择“照明策略服务”网关后保存。

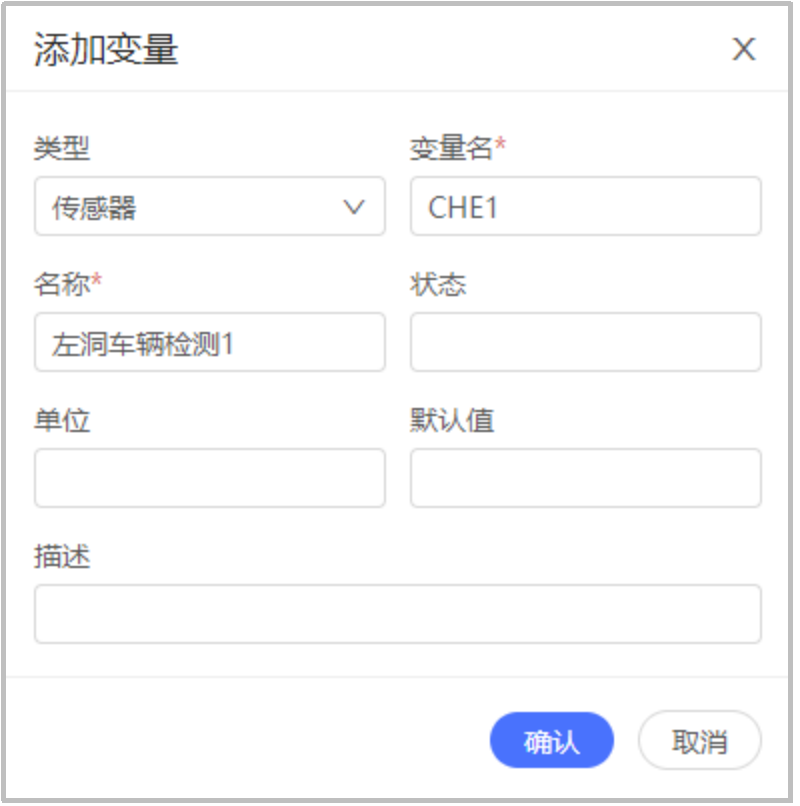

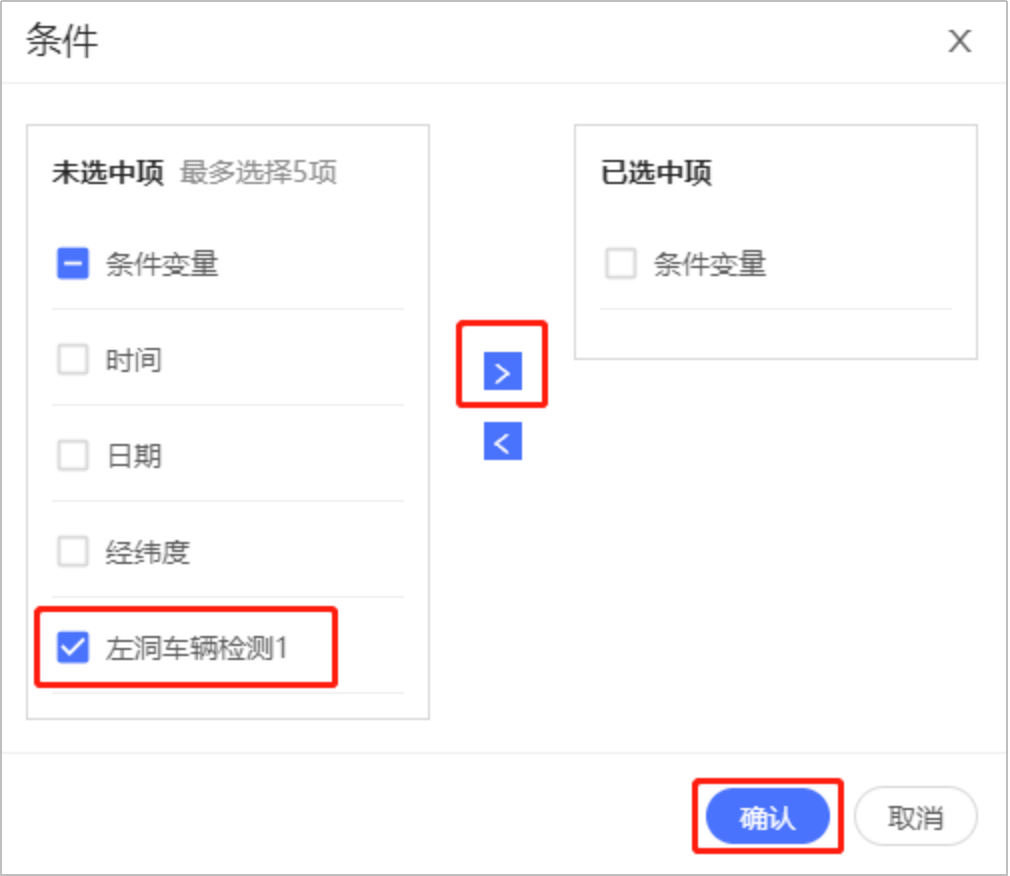

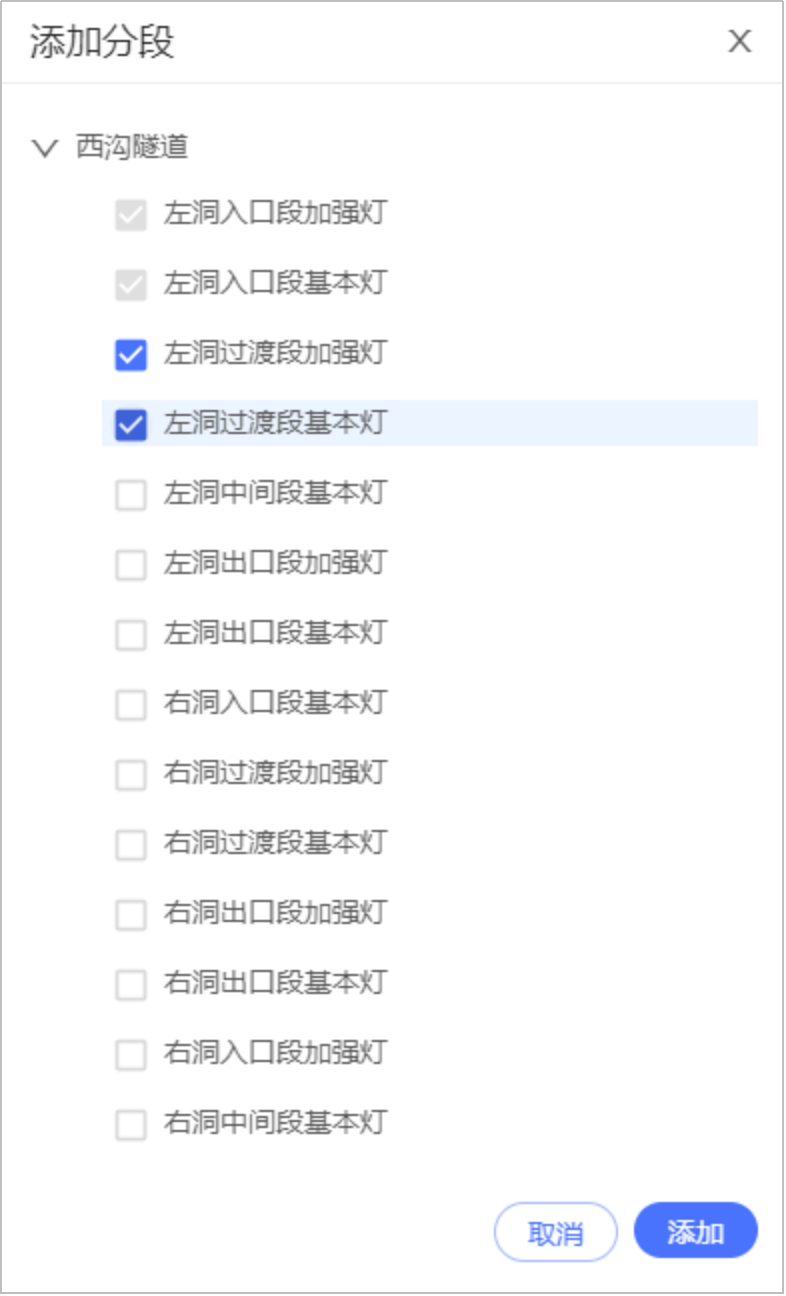

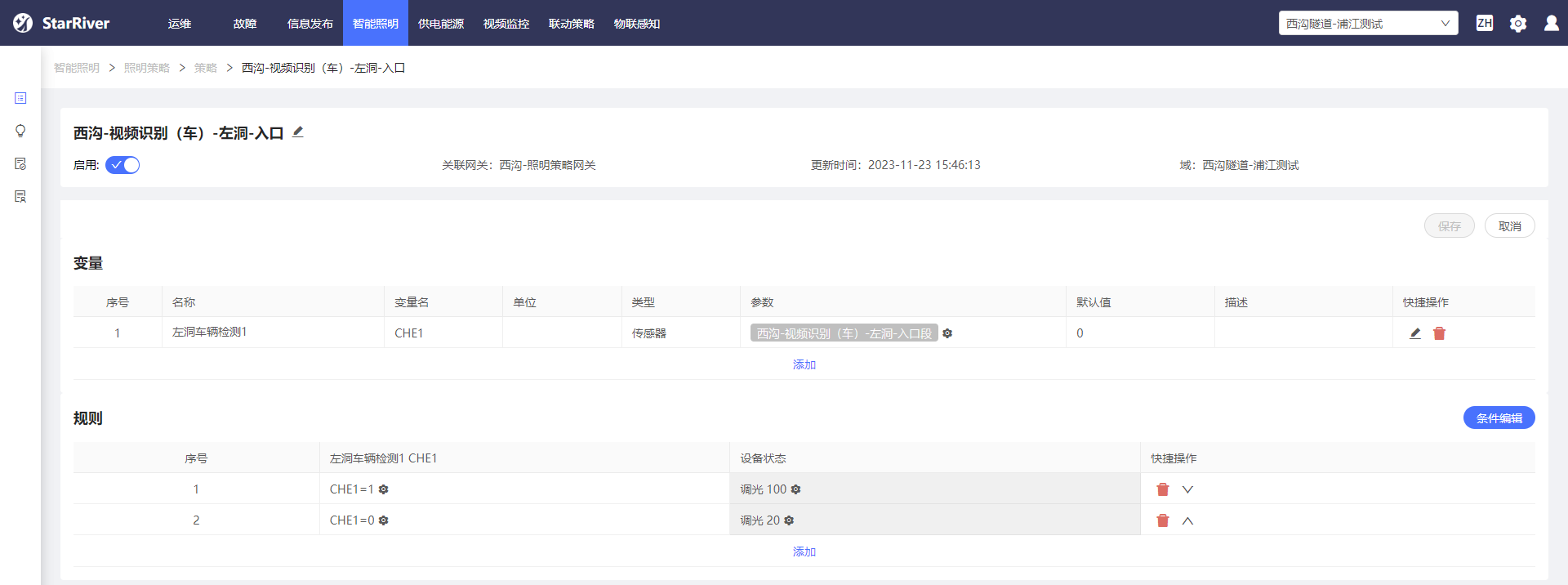

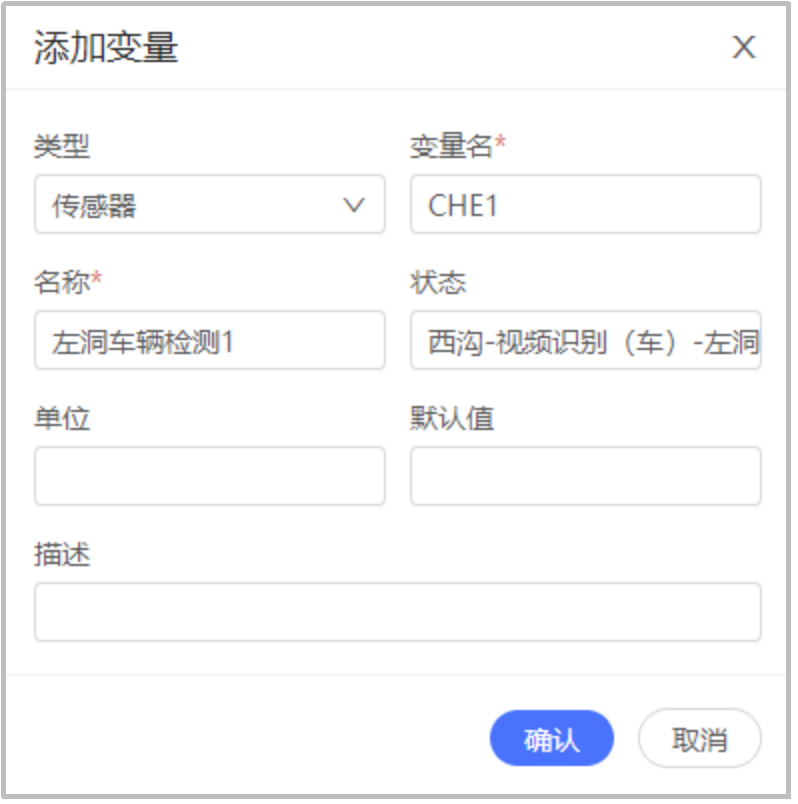

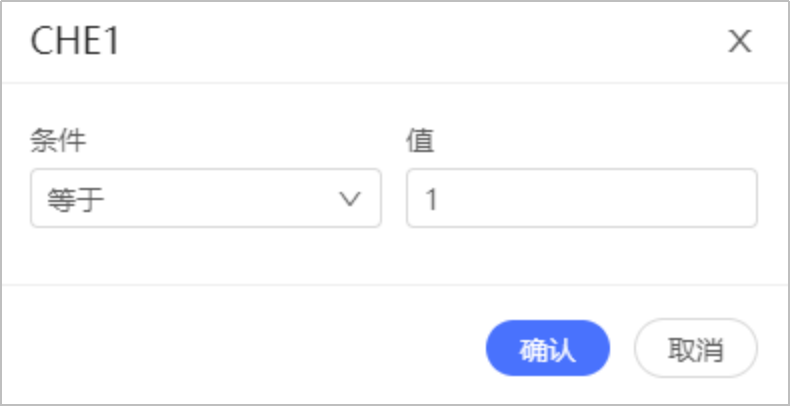

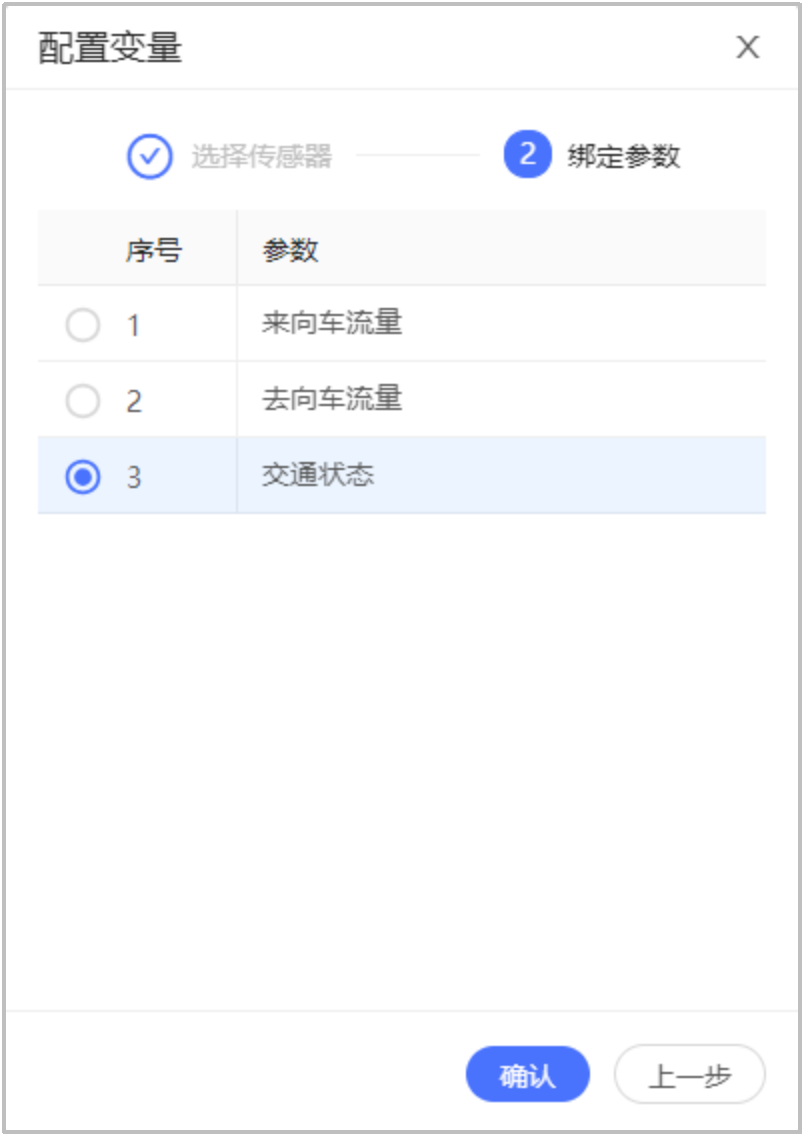

• 在策略列表中点击策略名称，进入策略编辑界面

七. 可视化运维平台配置

1. 下载隧道模板，导入平台

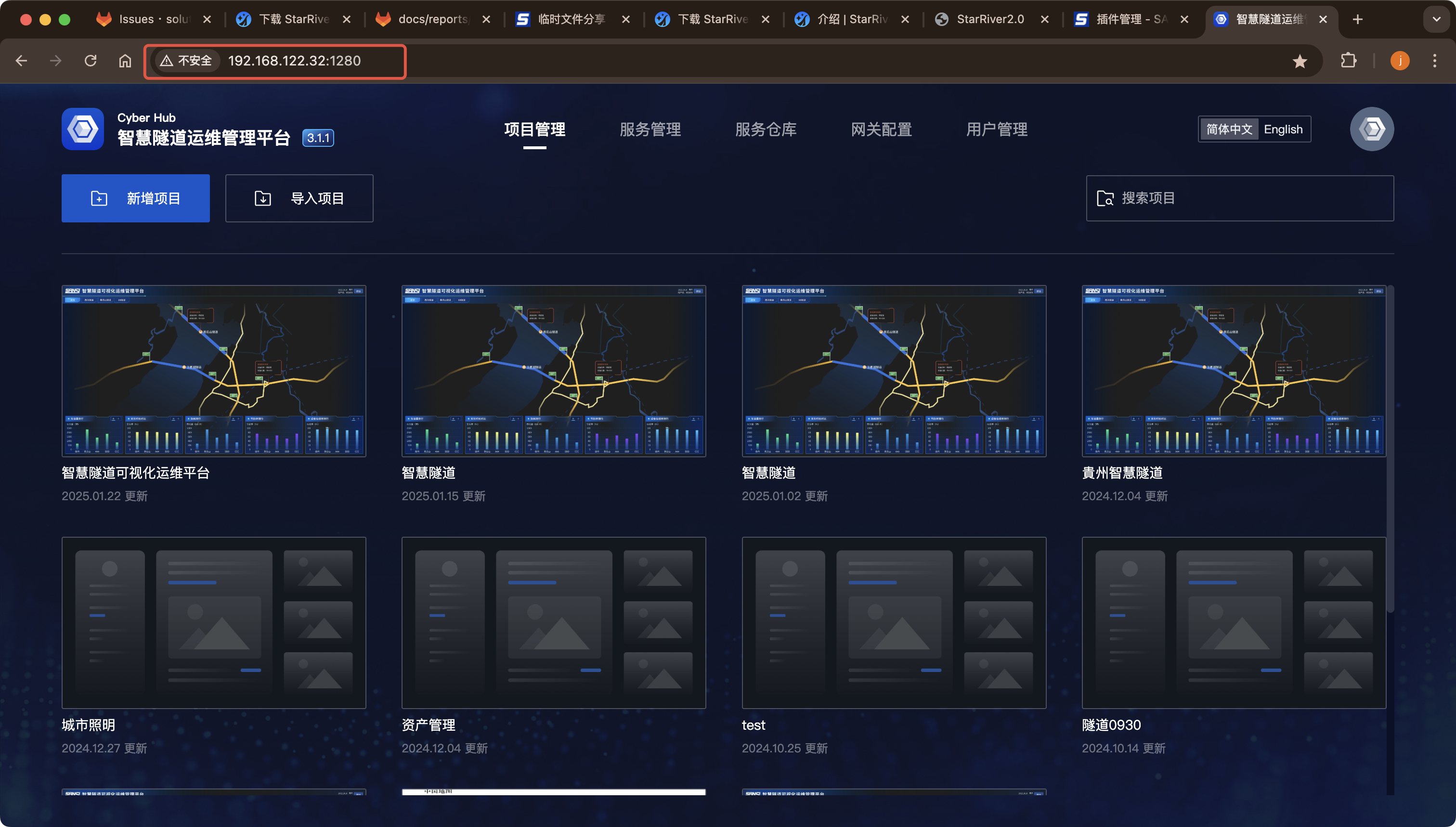

• 项目导入，如何导入介绍
  • 传统隧道可视化运维平台项目
  • 随车照明-隧道可视化运维平台项目
• 根据项目安装服务插件，如何导入介绍
  • 隧道照明服务插件
    • 点击下载x86架构安装包
    • 点击下载arm架构安装
  • 随车照明服务插件
    • 点击下载x86架构安装包
    • 点击下载arm架构安装

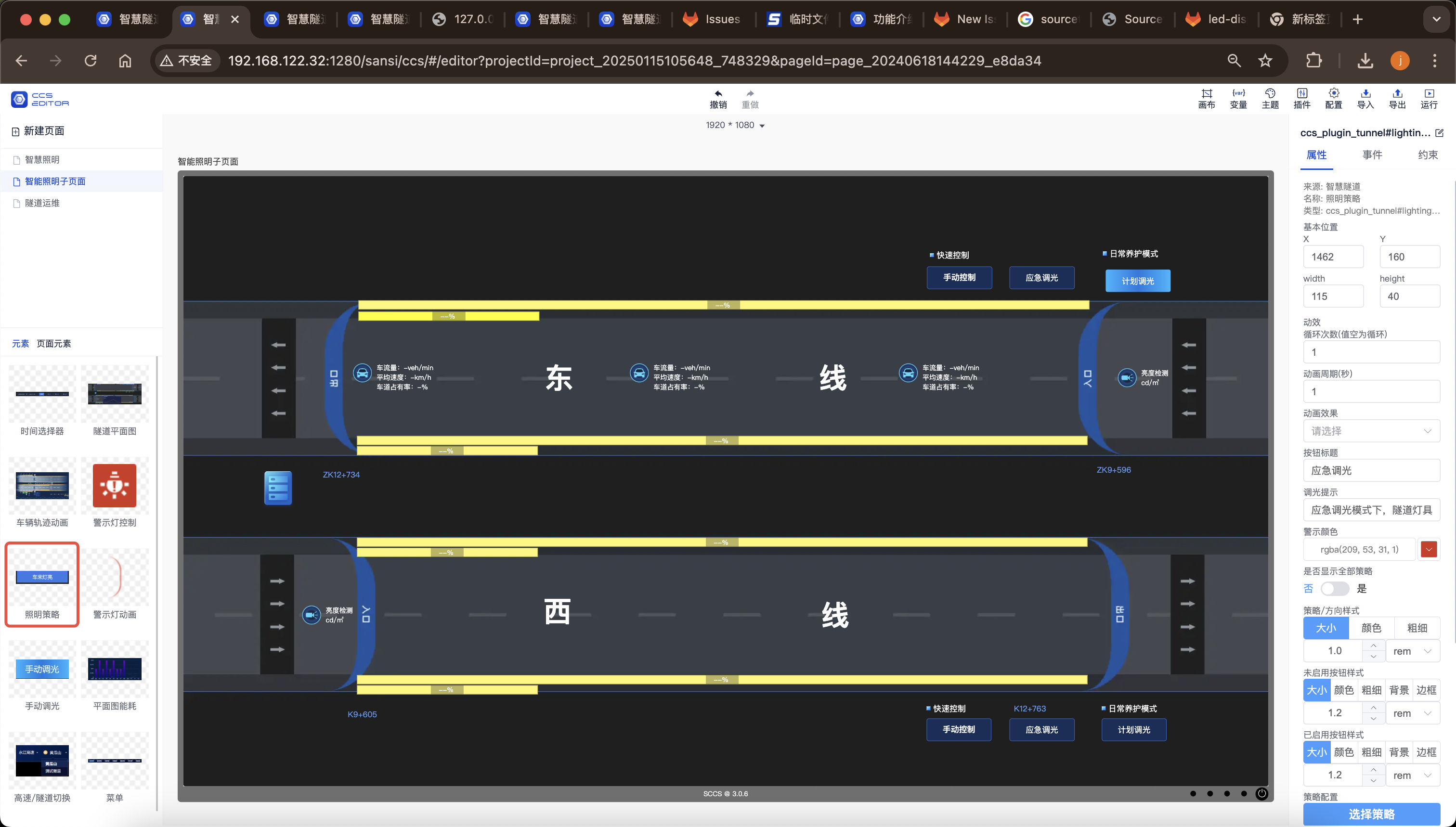

2. 根据现场项目需求进行可视化隧道页面配置

1. 绑定StarRiver平台账号
2. 点击查看如何绑定账号
3. 打开玄道服务平台，编辑隧道可视化配置，地址为https://服务器地址:12443/cyberhub/web/home

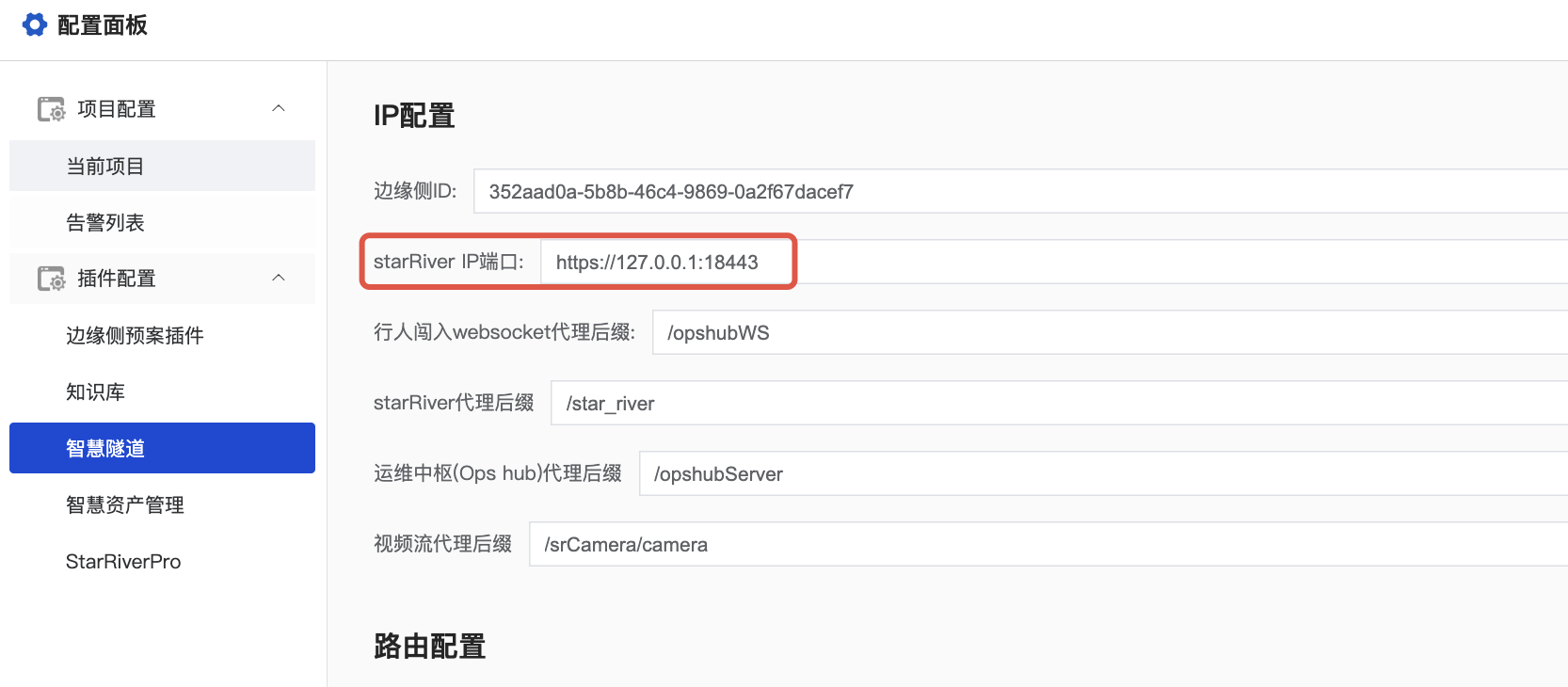

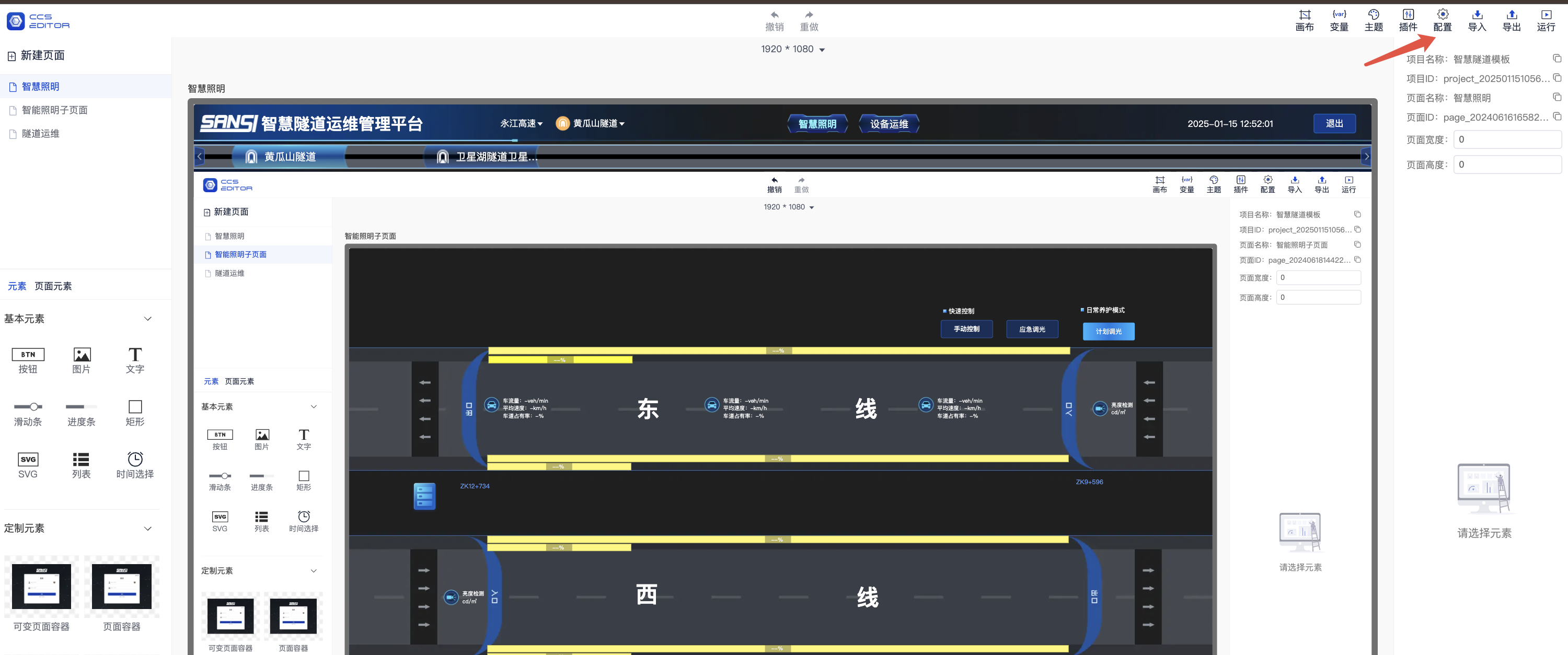

4. 修改设备运维跳转地址
   1. 配置
   2. 修改地址

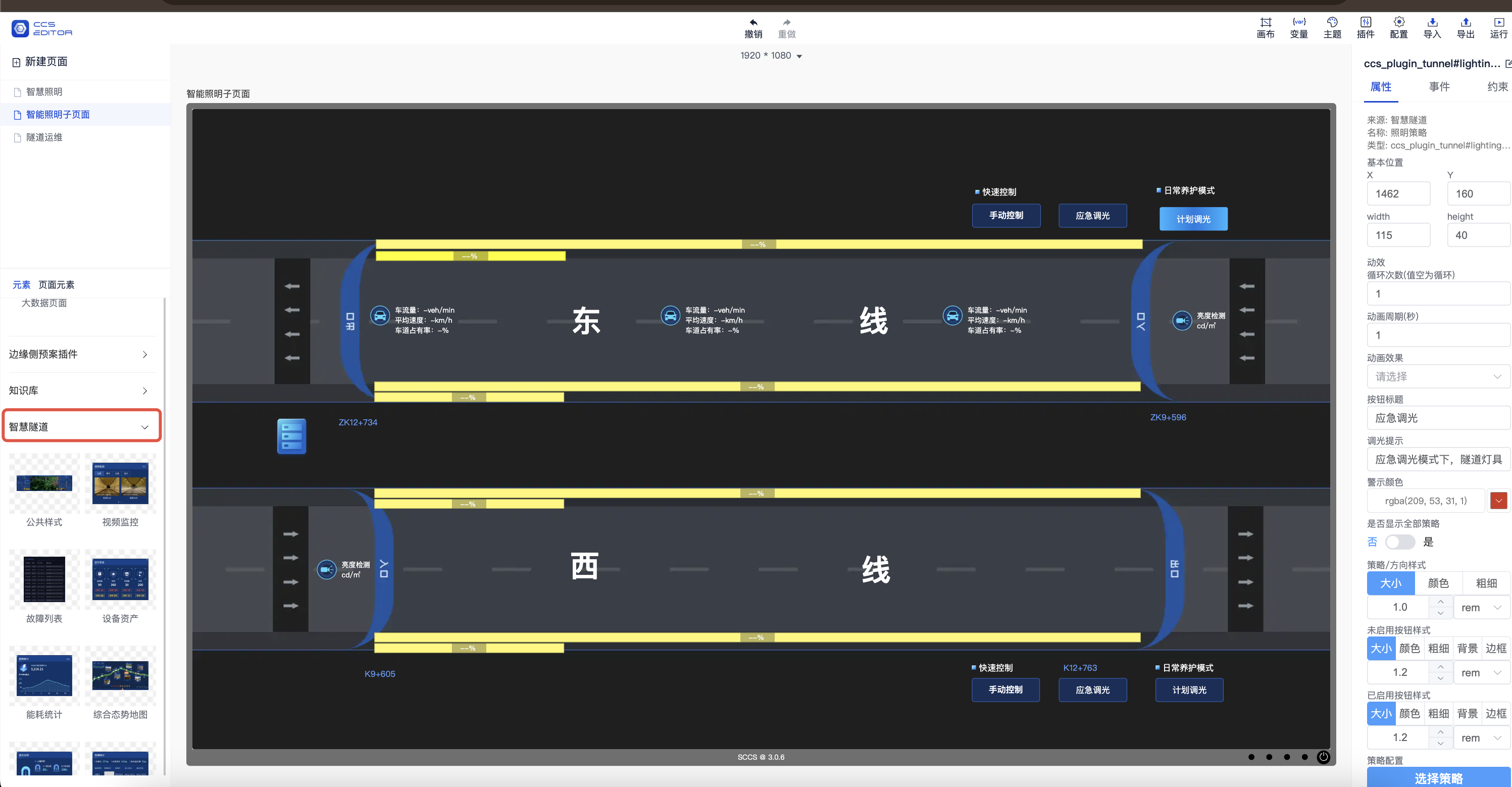

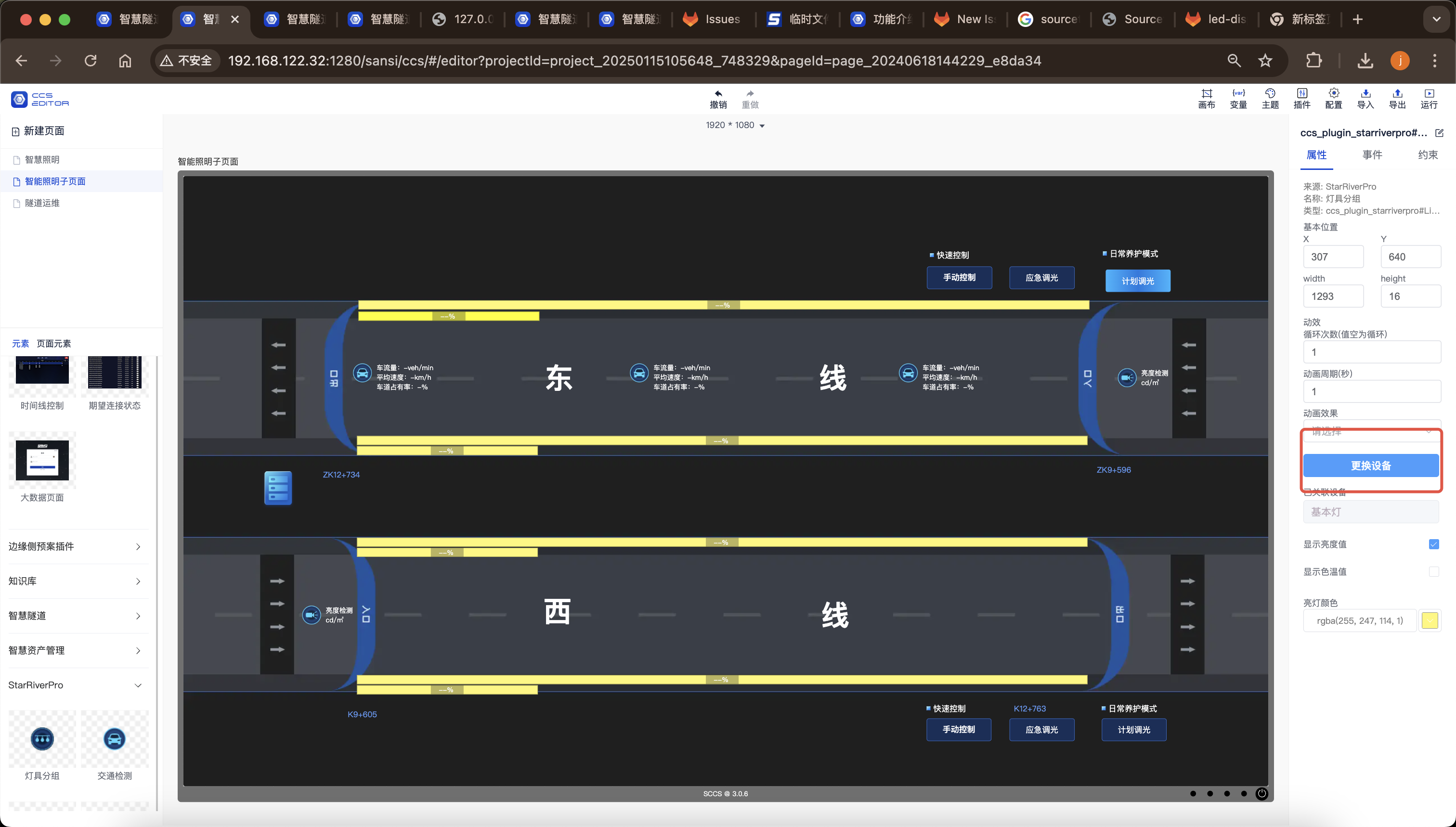

5. 智慧照明模块-设备绑定

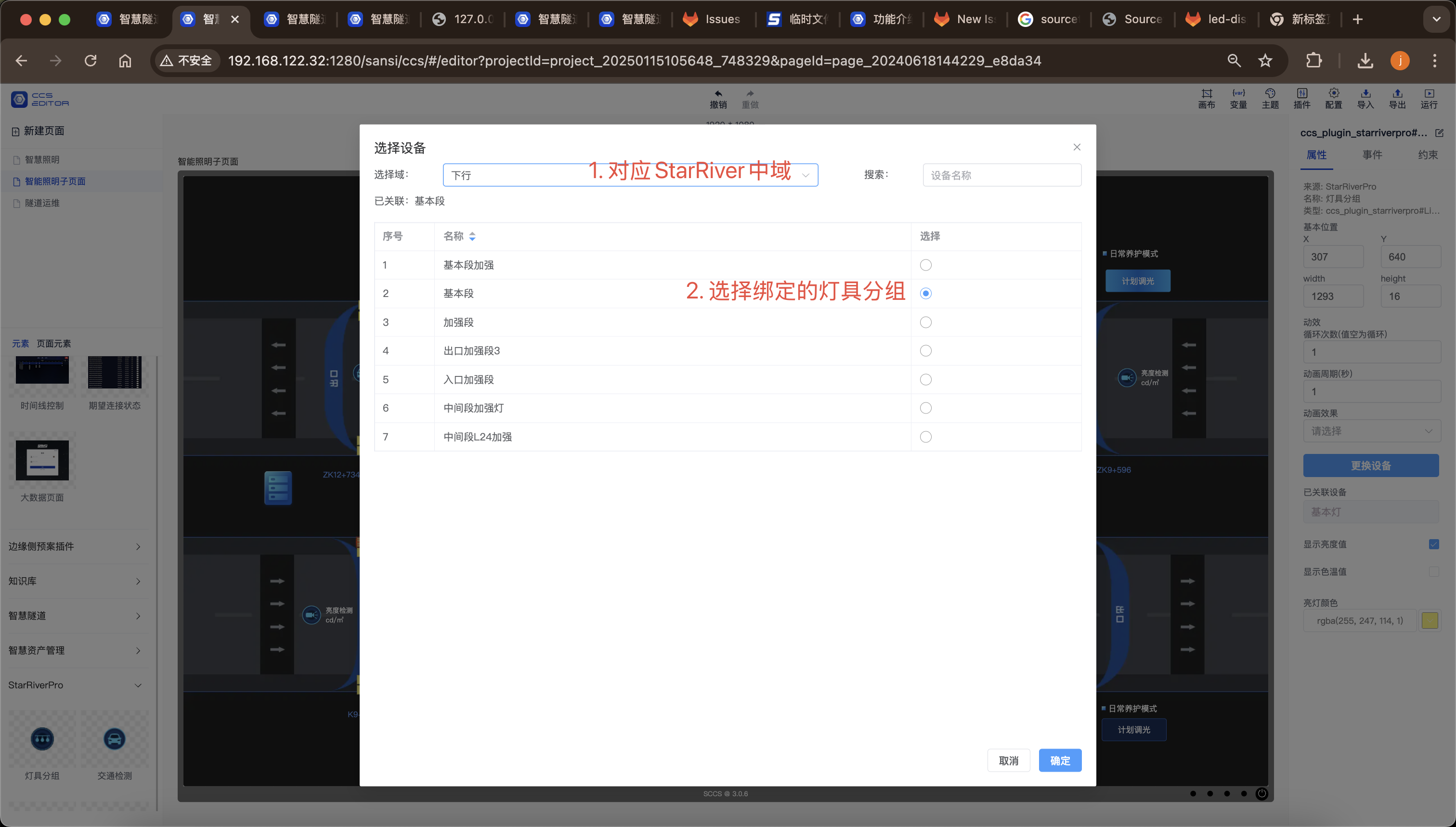

   1. 灯具分组
      1. 拖动灯具分组组件，自定义组件大小，位置

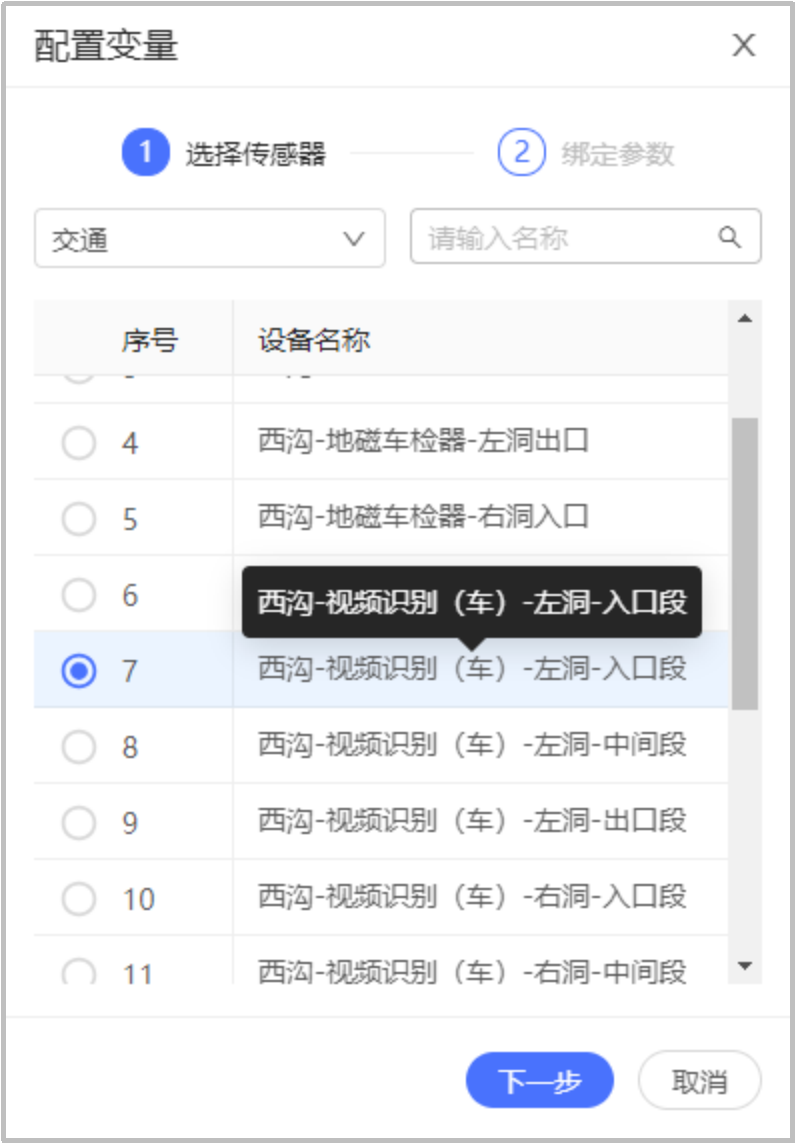

      2. 绑定数据
   2. 亮度传感器
      1. 同理拖动分组组件，自定义组件大小，位置
      2. 绑定数据
   3. 雷达传感器
      1. 同理拖动分组组件，自定义组件大小，位置
      2. 绑定数据
   4. 电表
      1. 同理拖动分组组件，自定义组件大小，位置
      2. 绑定数据
   5. 配电柜
      1. 同理拖动分组组件，自定义组件大小，位置
      2. 绑定数据

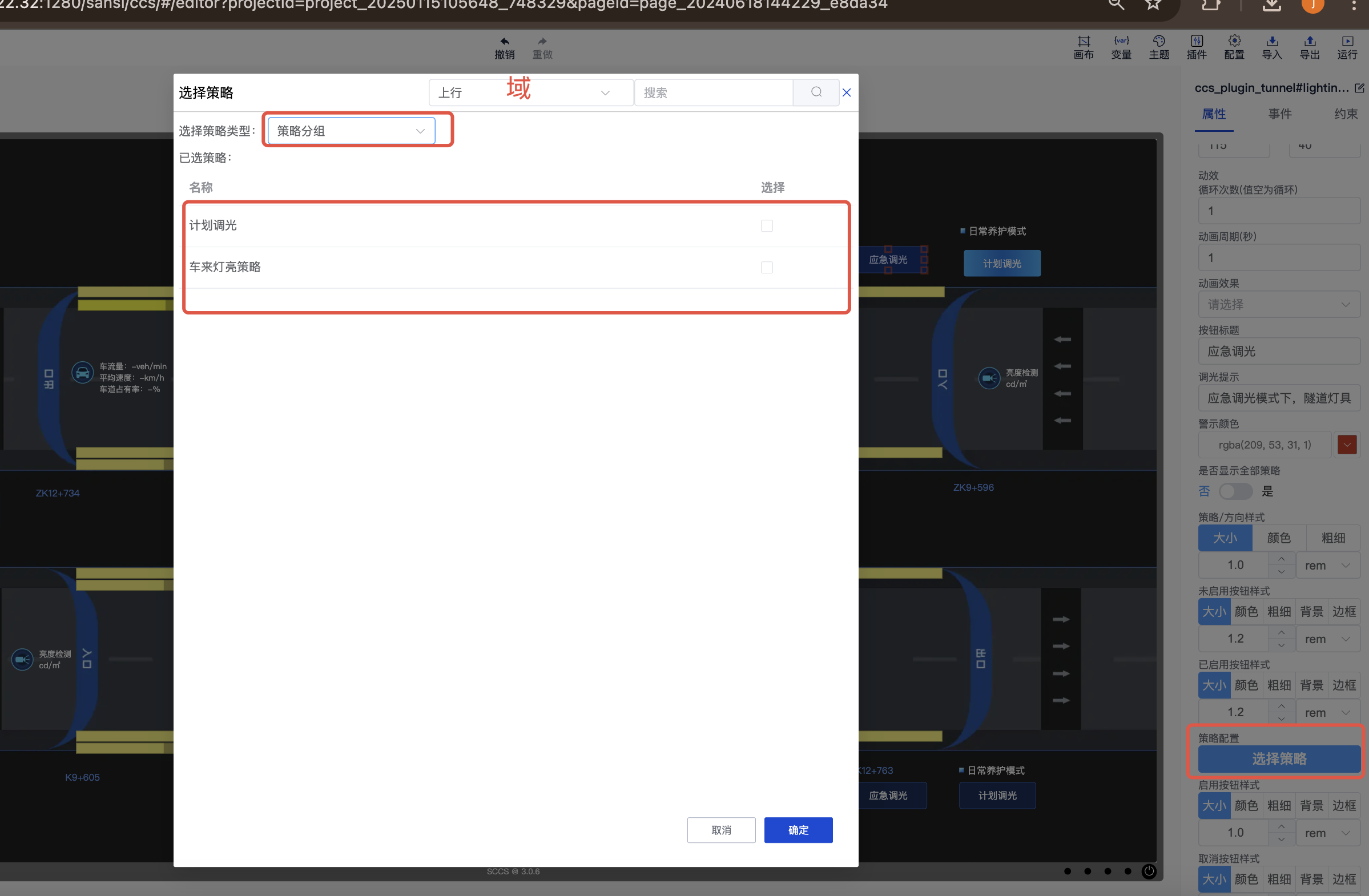

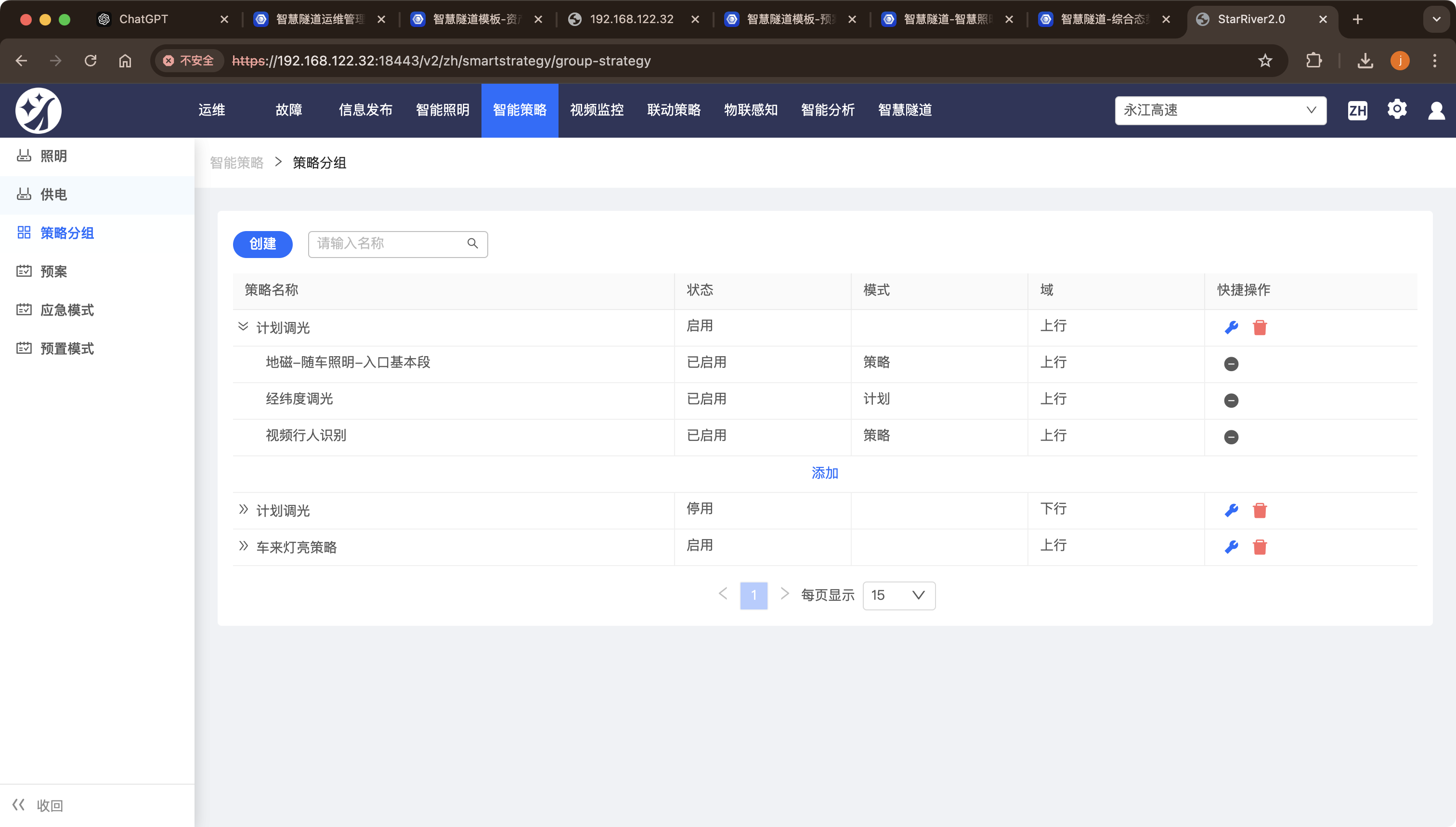

   6. 策略/计划(如需增加策略/计划的一键操作，需将策略添加至组策略/计划中)
      1. 拖动照明策略按钮

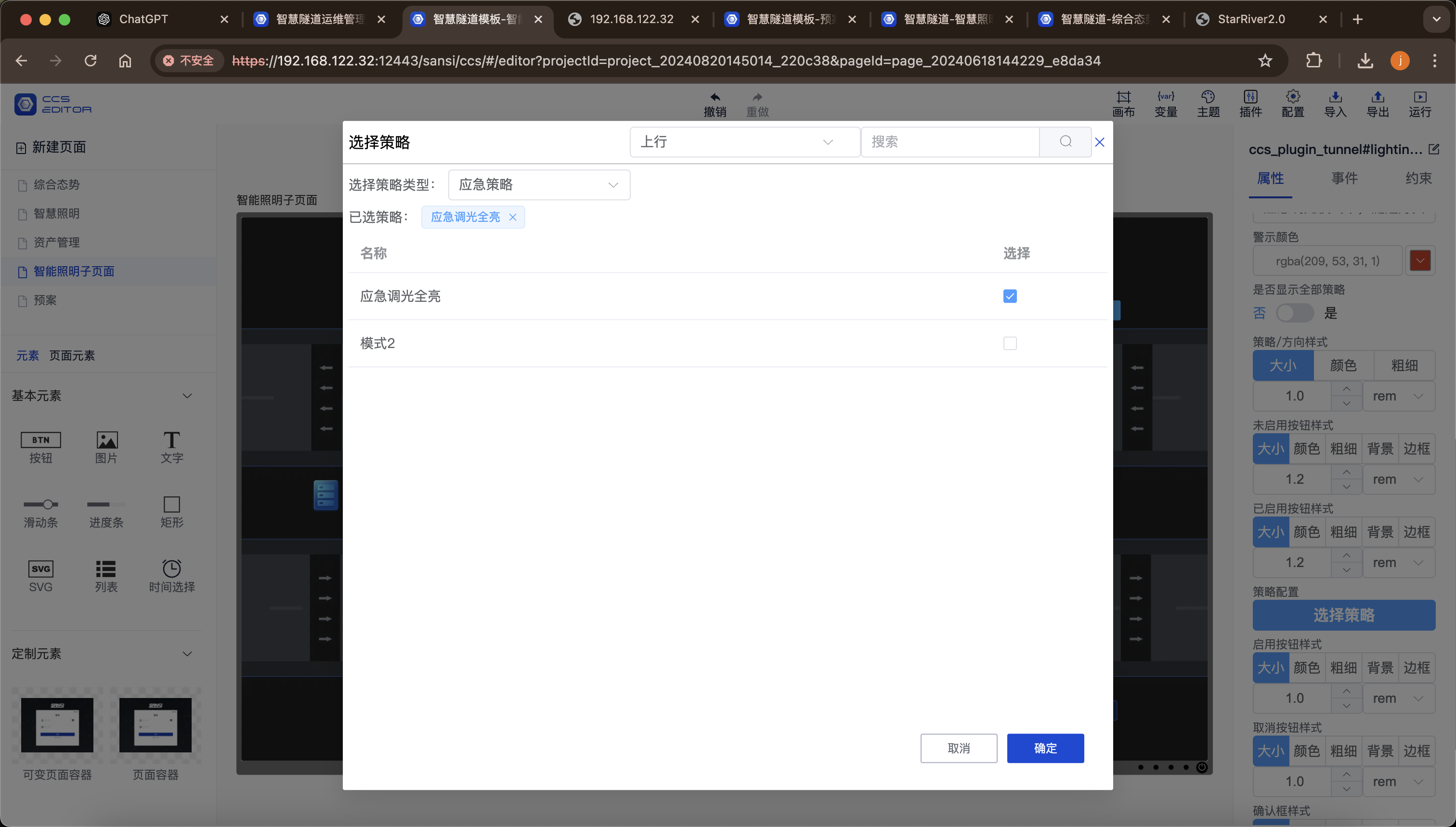

      2. 绑定策略/计划
   7. 应急调光

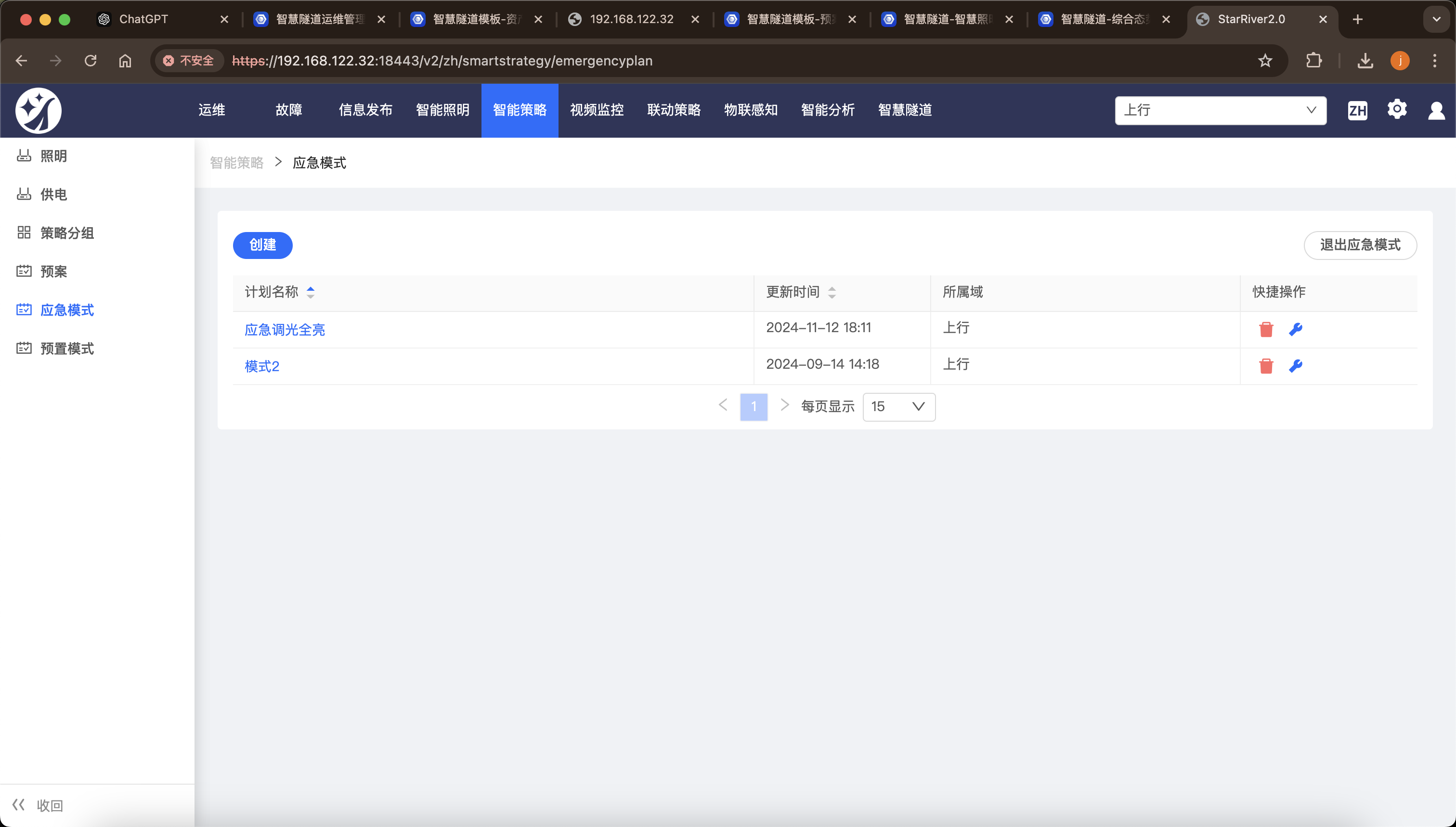

      1. 在StarRiver创建应急调光
      2. 同理拖动组件，自定义组件大小，位置
      3. 绑定应急策略

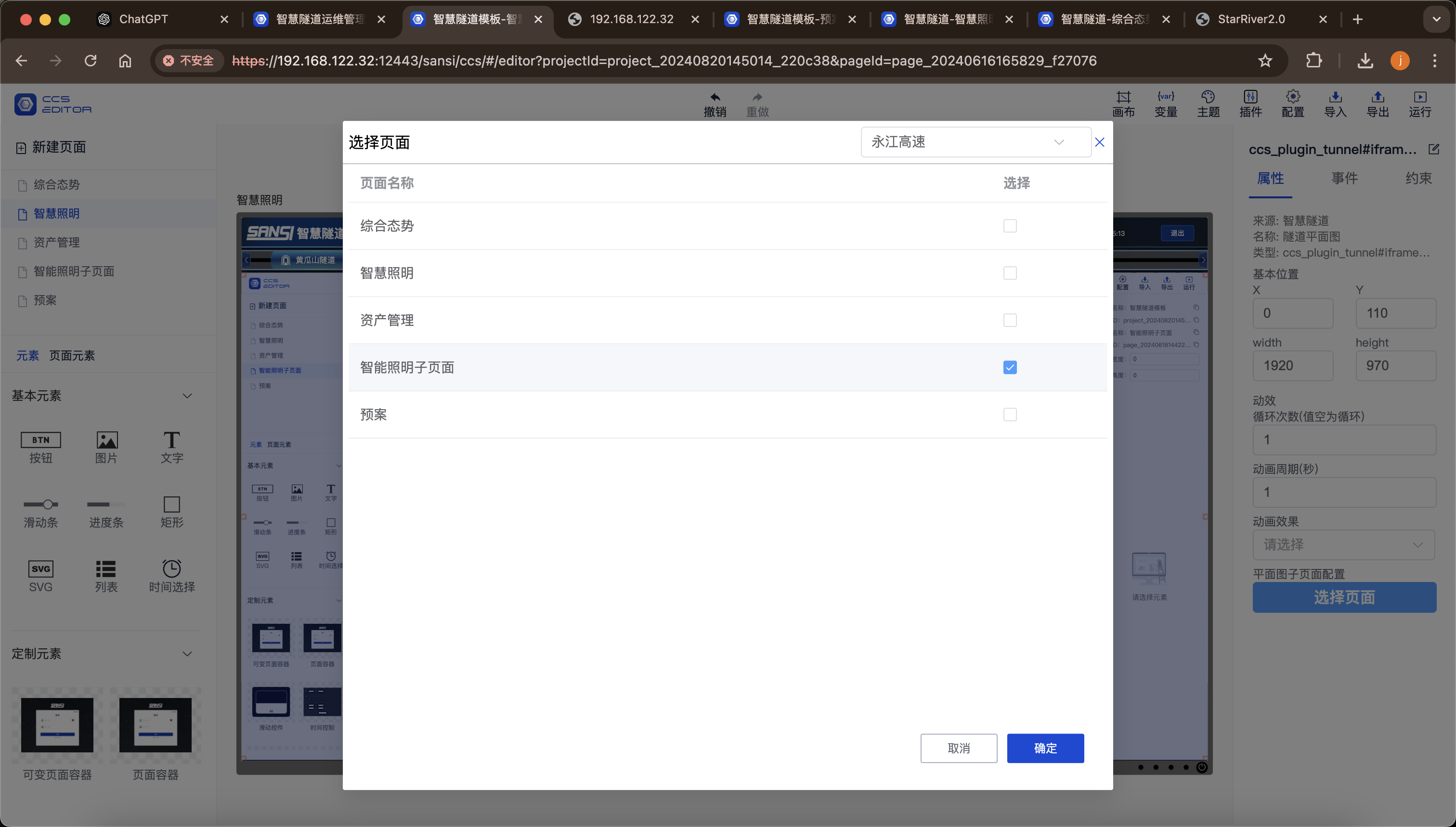

   8. 在可视化创建多个智慧照明子隧道

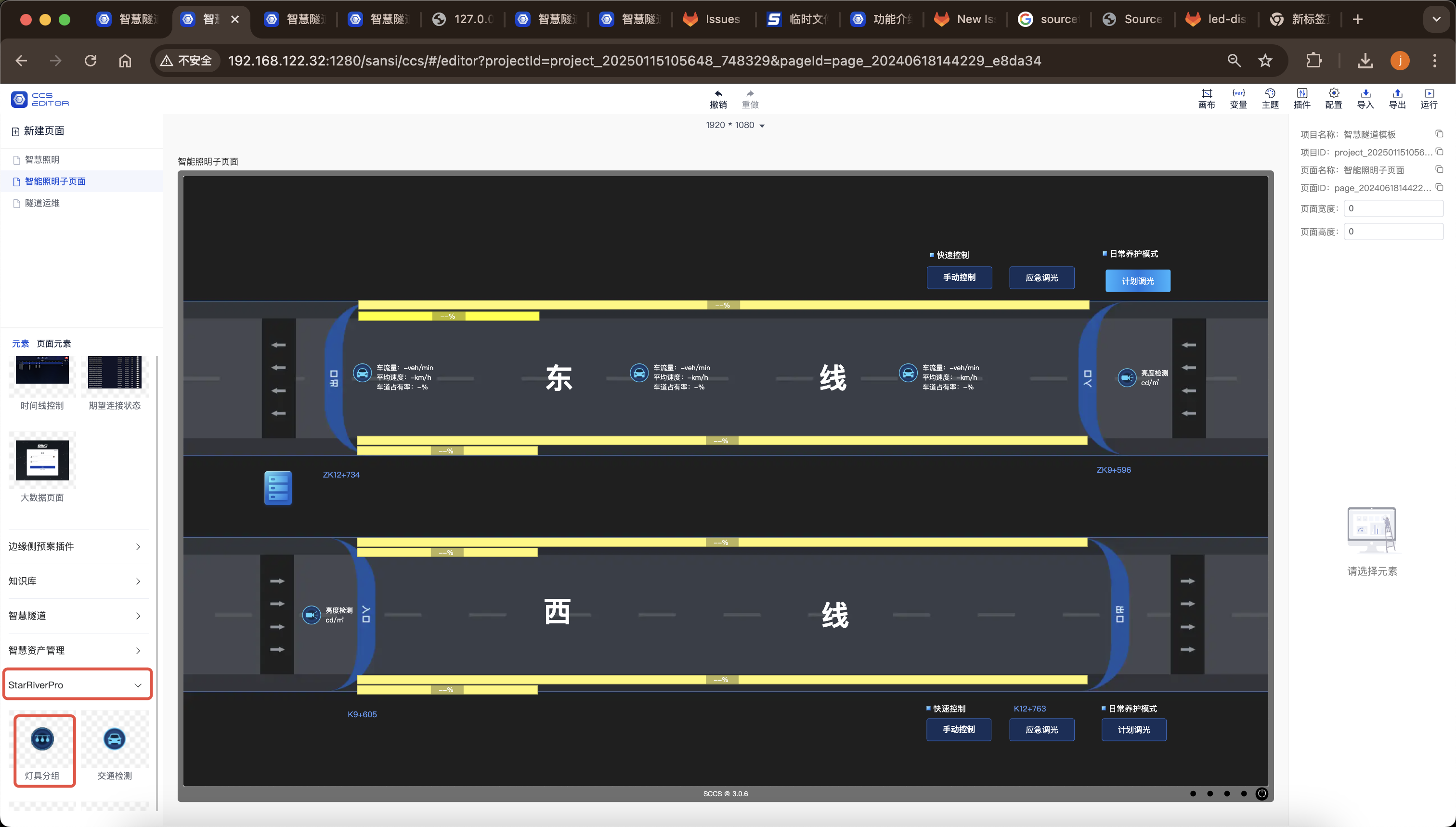

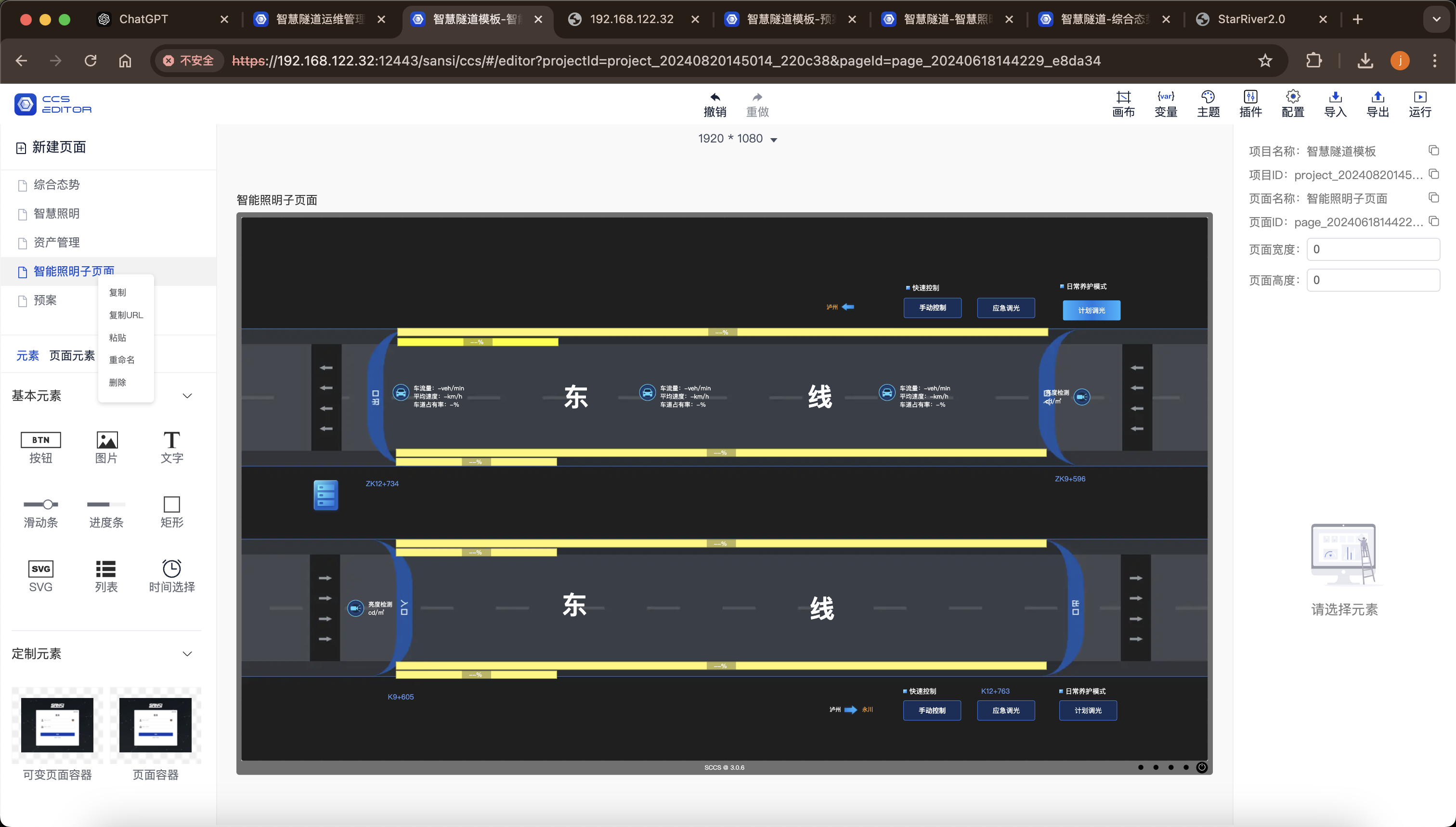

      1. 复制智能照明子页面

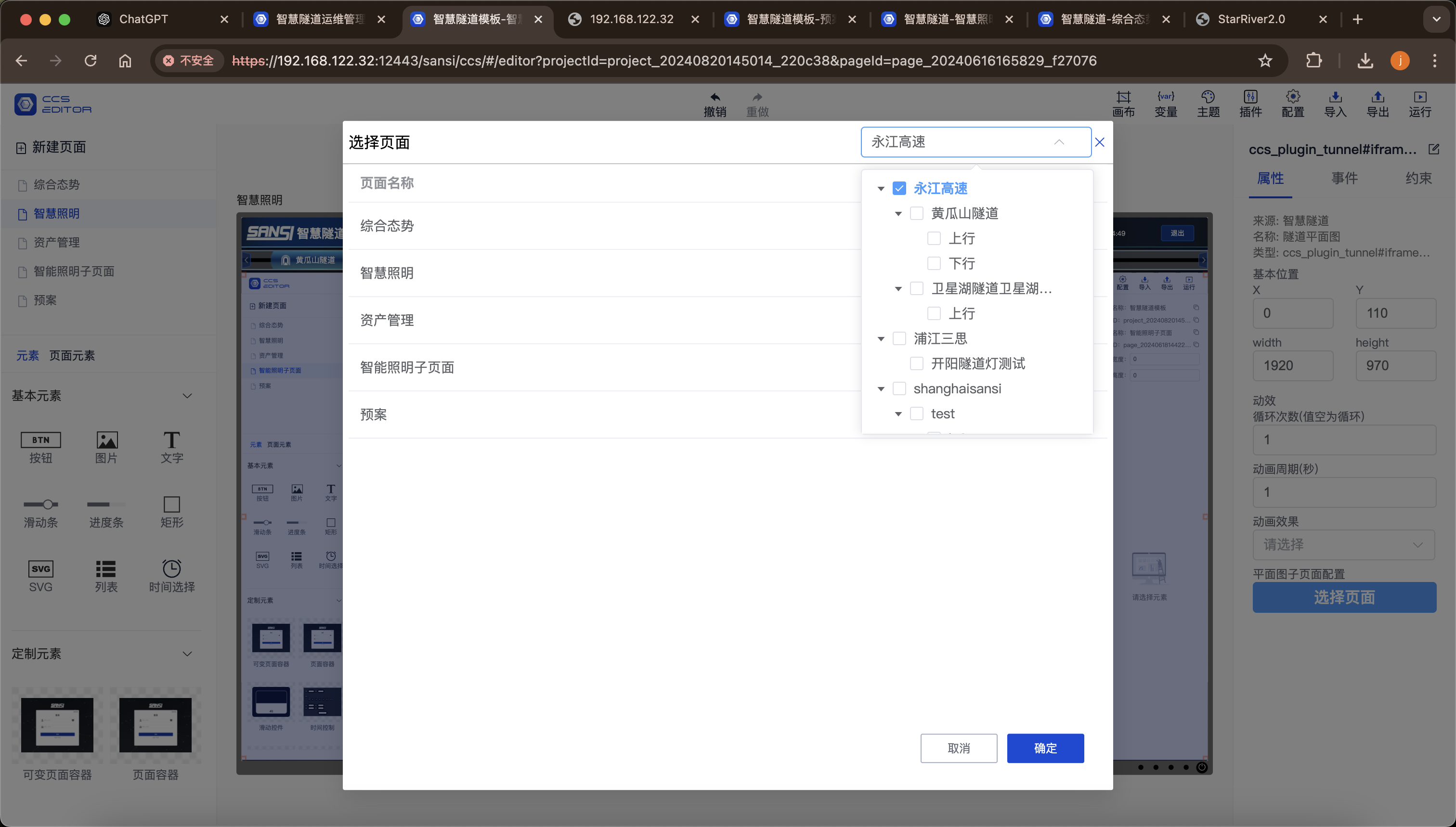

      2. 绑定子页面
         1. 绑定对应定制隧道的域
         2. 选择对应的子页面

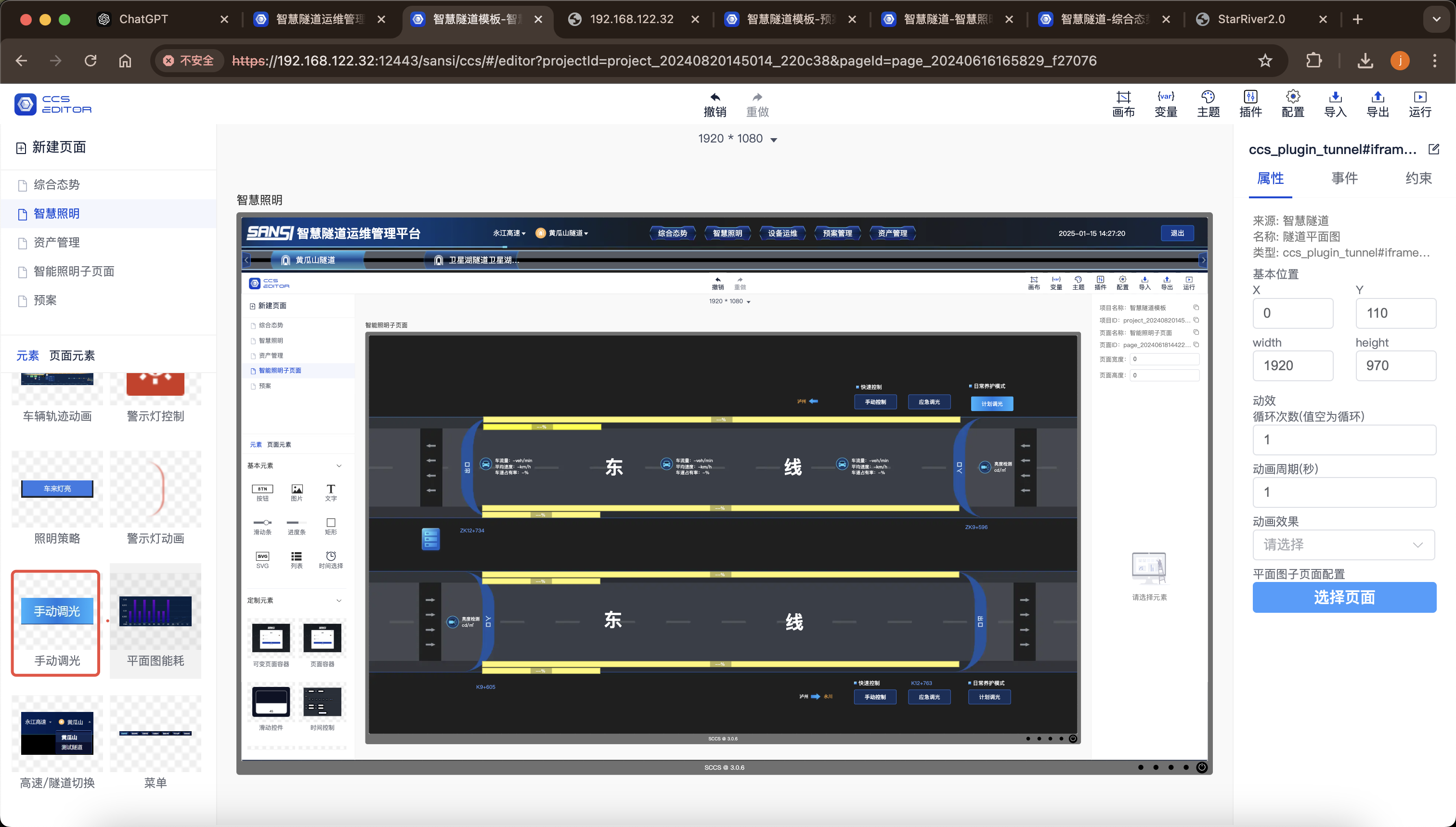

   9. 添加手动调光

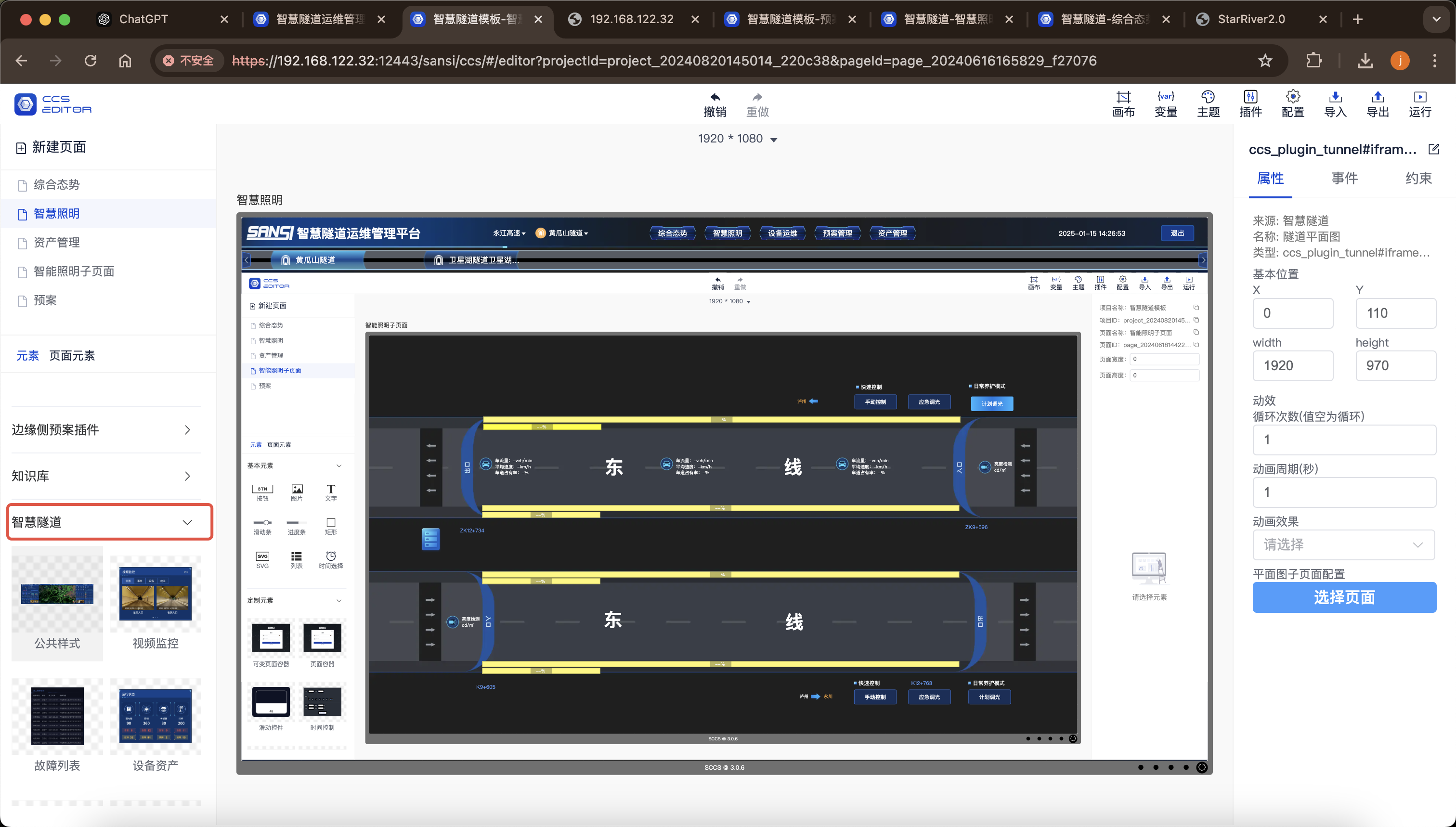

      1. 拖动组件，选择智慧隧道
      2. 选择手动调光组件

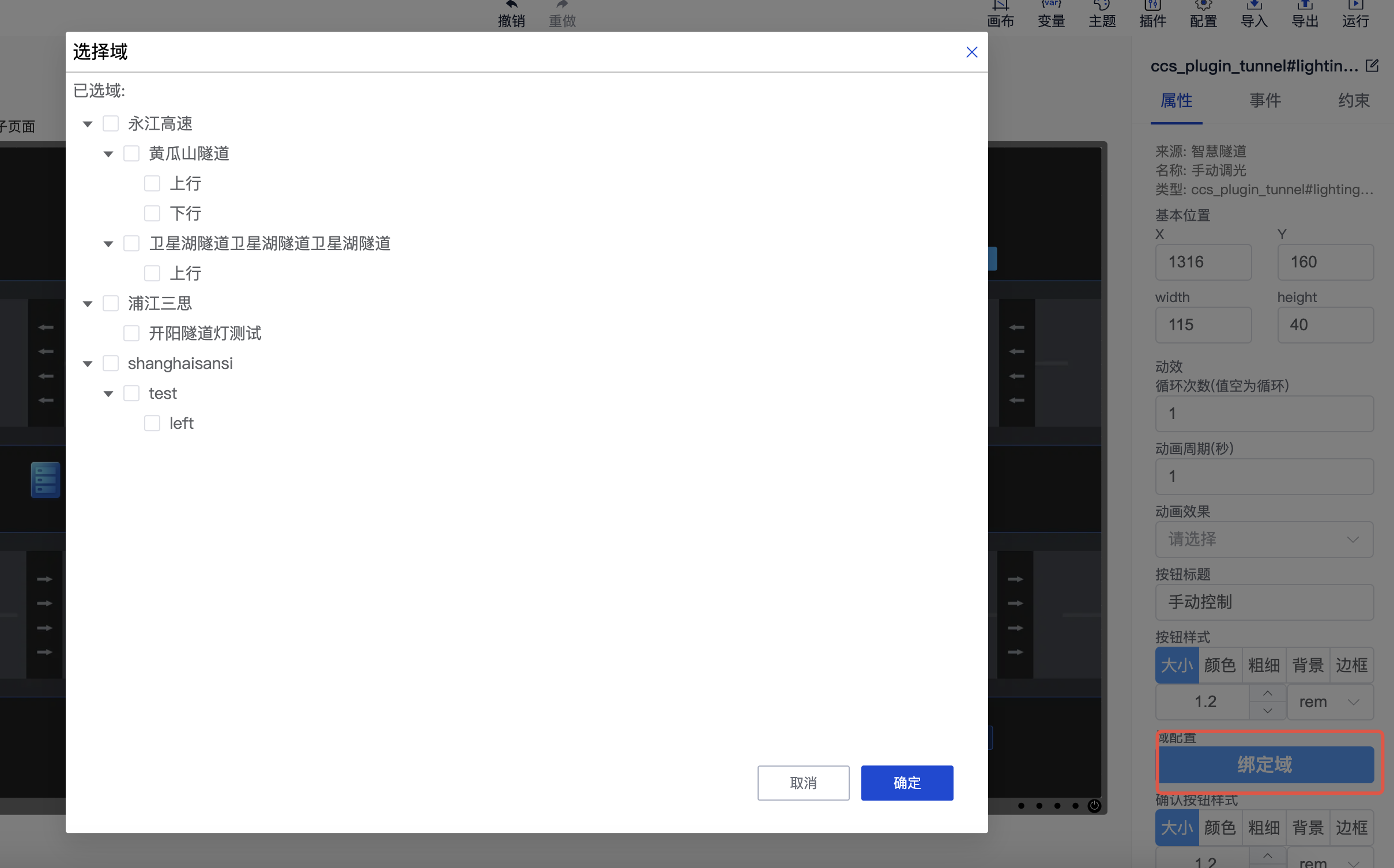

      3. 点击手动调光组件，绑定对应的域
   10. 页面根据客户的需求进行装饰调整

常见问题

1. 在Linux系统上,要判断服务器架构是x86还是ARM，可以通过以下方法

• 使用命令行工具
  • uname命令：

    uname -m

    输出结果：
    • x86_64 或 i686 表示x86架构。
    • aarch64 或 armv7l 表示ARM架构。
  • lscpu命令：

    lscpu

    查看“Architecture”字段：
    • x86_64 或 i686 表示x86架构。
    • aarch64 或 armv7l 表示ARM架构。

2. 如何离线更新/手动下载服务插件

• 通过企业微信扫码登录云运维平台
• 选择插件库-插件管理-代号输入类似于com.sansi.lcv-lampstrategy

3. 查看对应的插件代号和名称

插件代号	插件名称
com.sansi.lcv-lampstrategy	照明策略服务
com.sansi.traffic_sensor_fuse	融合虚拟网关
com.sansi.radar-virtual	雷达虚拟网关
com.sansi.hw-camjt-virtual	卡口虚拟网关
com.sansi.ntp-server	NTP服务
com.sansi.edgeservice	EdgeService服务
com.sansi.virtual_lighting_gateway	虚拟照明网关
com.sansi.transcoding	视频流转码服务

4. 无法获取域信息

1. 检查玄道智控中，SR 网关配置
2. 检查资产管理是否配置对应令牌
3. 检查令牌所有者是否关联SR账户
4. 重启玄道智控
